本项目由4层商业裙房、41层办公塔楼及3层地下室组成。建筑主要沿东西方向布置，超高层办公楼布置于地块南侧，毗邻XX。该项目地块占地面积18985.59m2Ž，规划地上计容总建筑面积106500m2Ž,总建筑面积151452.22m2Ž。
设计范围
本设计包括建设红线内的以下内容:
1.10/0.4kV变、配电系统；
2.电力系统；
3.照明系统；
4.防雷保护、安全措施及接地系统。
供电电源及电压等级
（1）本工程采用两路独立10kV电源供电。从市政引两路10KV电力电缆，穿管埋地引入本工程10KV高压配电房。两路电源互为备用，平时各负担50%负荷，当一路电源故障时，要求另一路电源能负担整个项目的一、二级负荷用电。
（2）特别重要负荷需另外配备UPS。
（3）设计共选择两台常用功率为800KW/880KVA柴油发电机组作为备用电源，两台机组并车运行；
（4）柴油发电机组作为消防用电设备的备用电源，当两路市政高压正常电源均断电时, 机组应在30S 内自动起动并向负荷供电。
电力设备配电:
1．低压电力系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷如：制冷机房、水泵房、电梯机房、弱电机房、消防中心等设备采用放射式供电；对于一般负荷采用树干式与放射式相结合的供电方式。
2．办公和部分商业用电采用封闭式插接母线供电，较为分散的负荷和大容量负荷采用电缆供电。
3．一级负荷中特别重要负荷采用UPS电源作为应急电源。
4.用于应急照明的灯具均利用自带的蓄电池作为应急电源。蓄电池的切换时间≤5s。蓄电池初装容量保证备用时间不小于90min。
5.用于疏散照明的灯具均利用自带的蓄电池作为应急电源。蓄电池的切换时间≤5s。蓄电池初装容量保证备用时间不小于90min。
6．消防设备（消防水泵、消防风机等）配电回路不设过载跳闸保护，其热继电器仅动作于报警、不跳闸。
7．本工程为确保重要负荷的供电，对重要设备如：排烟、加压风机、消防报警及控制、保安监控等用电设备的供电电源均采用双电源末端自投自复方式,即：当正常电源断电时, 备用电源自动投入；当正常电源恢复时，延时切除备用电源, 恢复正常电源供电。其配电线路均须考虑防火措施。

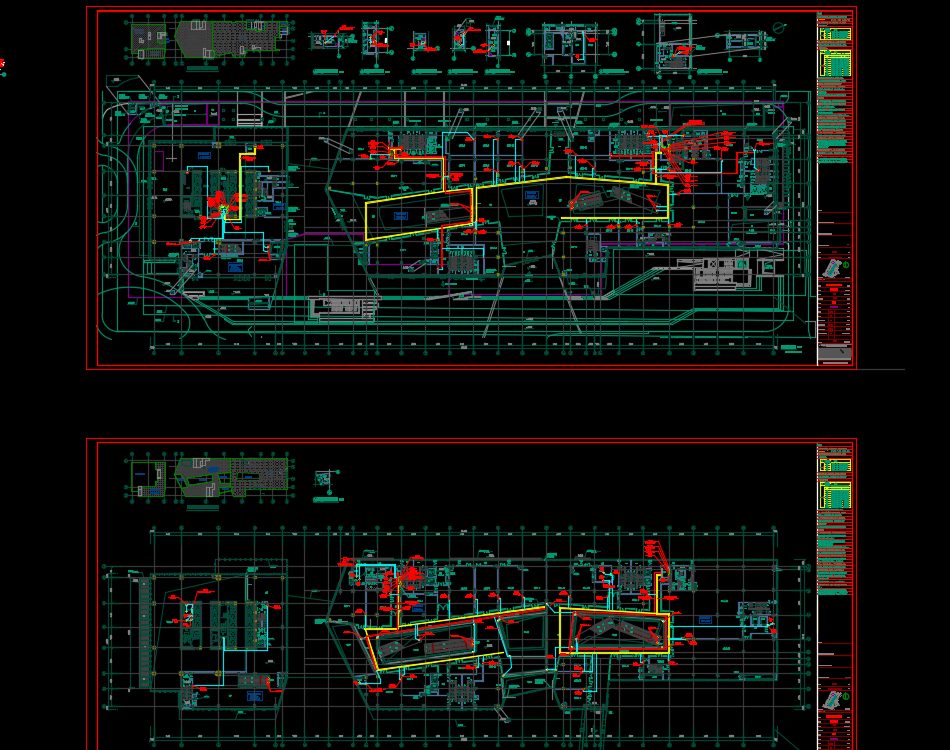

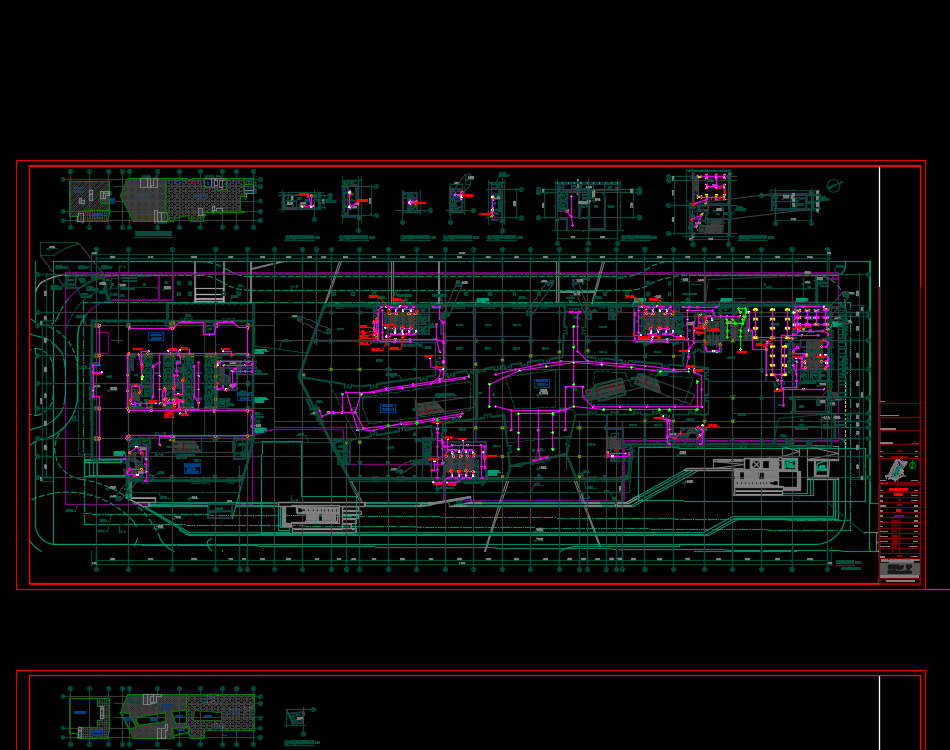

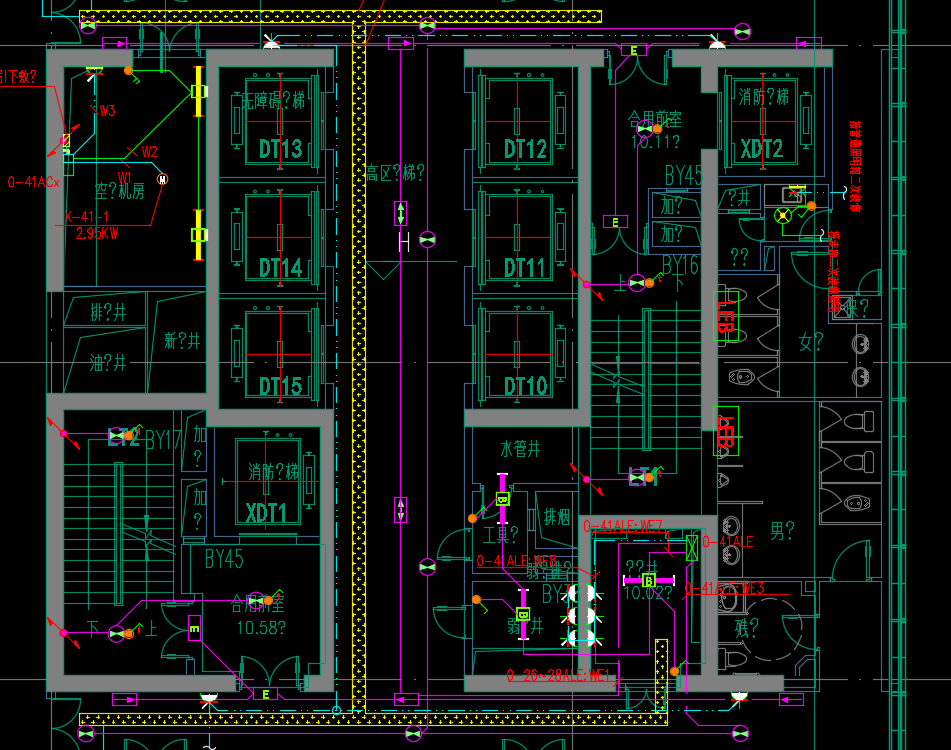

超高层办公楼电气施工图纸，包括：高压配电系统图、低压配电系统图、电力监控系统图、电控柜系统图、电力平面图、照明平面图、接地平面图、防雷平面图等
