6层现浇钢筋混凝土框架结构住宅楼砌体工程施工方案 21P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-12-22
  • 资料类型:RAR
  • 资料大小:981 KB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
6层现浇钢筋混凝土框架结构住宅楼砌体工程施工方案 21P
****改扩建工程位于**路*号。工程占地面积25136m2;总建筑面积99275m2,其中:地下36998m2,地上62277m2;建筑密度49.9%;容积率2.45%;建筑层数:地上6层,地下2层;建筑高度:35m;本工程为地下二层地下室,六层现浇钢筋混凝土框架结构,建筑总高度为35米。上部结构体系为框架结构,基础型式为箱型基础,地下室地基基底标高为-12.300m。室内±0. 000相当于绝对标高(吴淞高程)4.70m。
本工程建筑结构安全等级为二级,地基基础设计等级为丙级,建筑抗震设防等级为乙类,抗震设防烈度为7度,主楼框架抗震等级为二级、地下二层三级、首层错层一级、顶层影剧院一级,地下室和上部结构耐火等级均为一级。该工程砌筑隔墙地下均为建筑内隔墙,地上分为内外隔墙,全部采用200mm厚加气混凝土砌块,辅以砼实心配砖;消防栓采用100mm加气混凝土砌块,构造柱、圈梁、门窗过梁采用C20混凝土浇筑;卫生间、浴室、用水的房间,在墙体底部设置离地面装饰层200mm高,宽度同墙的C20素混凝土导墙的混凝土强度等级按照设计要求执行。

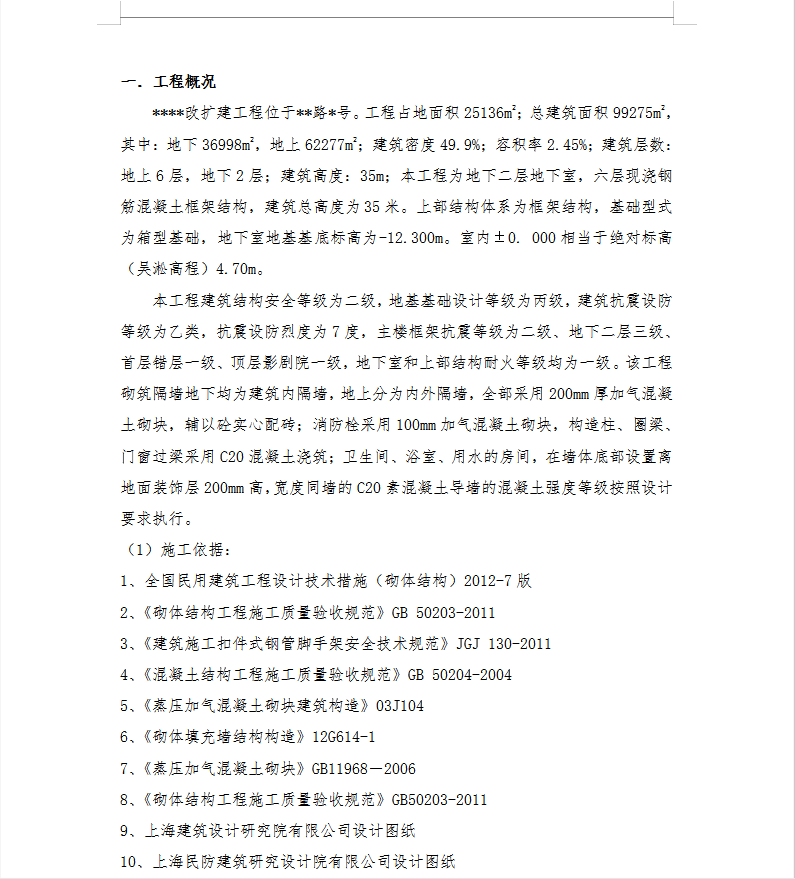

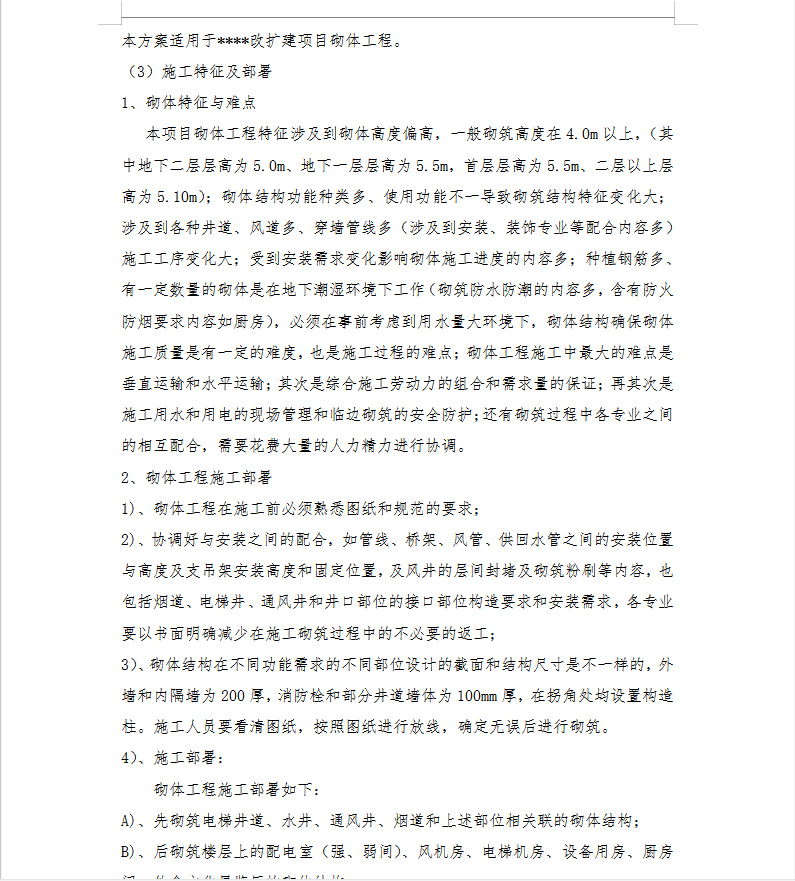

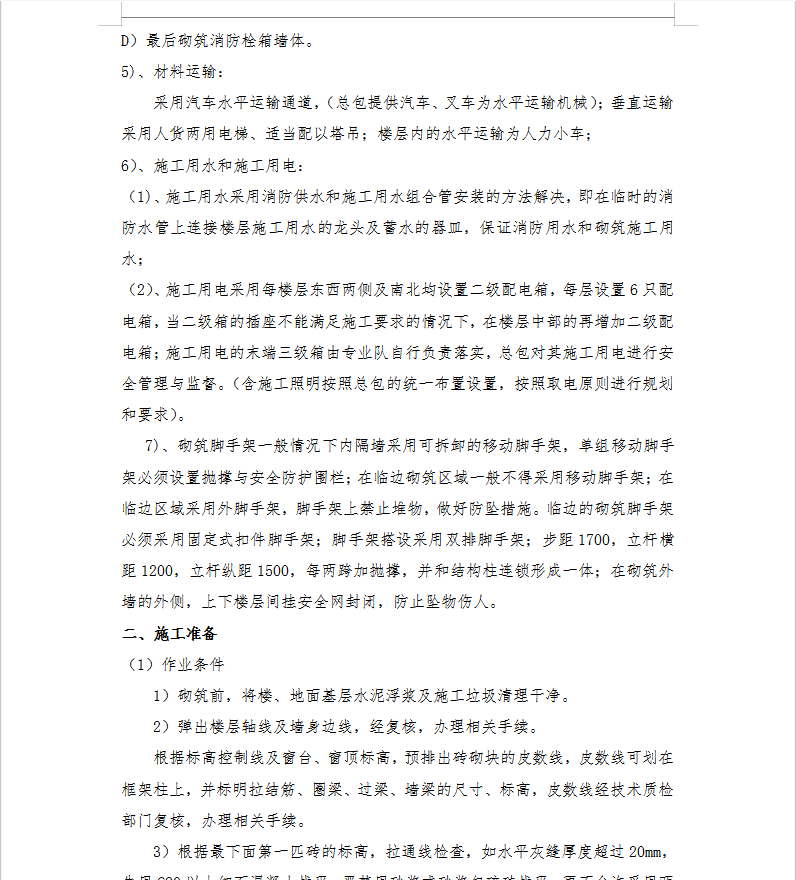

资料截图
  • 6层现浇钢筋混凝土框架结构住宅楼砌体工程施工方案 21P
  • 6层现浇钢筋混凝土框架结构住宅楼砌体工程施工方案 21P
  • 6层现浇钢筋混凝土框架结构住宅楼砌体工程施工方案 21P
