32层综合塔楼支模架施工方案 20P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2022-03-13
  • 资料类型:RAR
  • 资料大小:534 KB
  • 资料分类:结构工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
32层综合塔楼支模架施工方案 20P

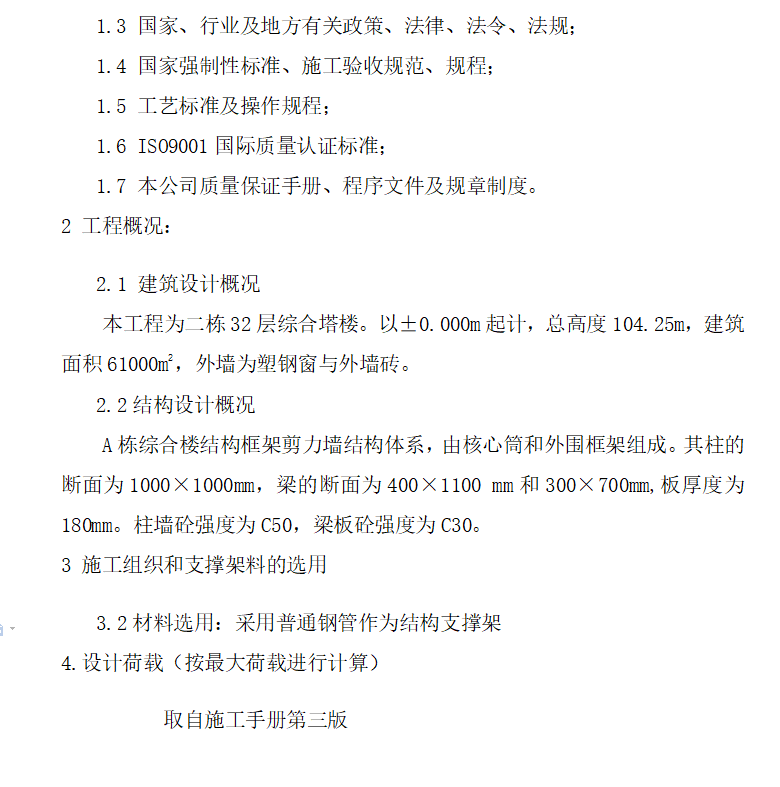

本工程为二栋32层综合塔楼。以±0.000m起计,总高度104.25m,建筑面积61000m2,外墙为塑钢窗与外墙砖。A栋综合楼结构框架剪力墙结构体系,由核心筒和外围框架组成。其柱的断面为1000×1000mm,梁的断面为400×1100 mm和300×700mm,板厚度为180mm。柱墙砼强度为C50,梁板砼强度为C30。

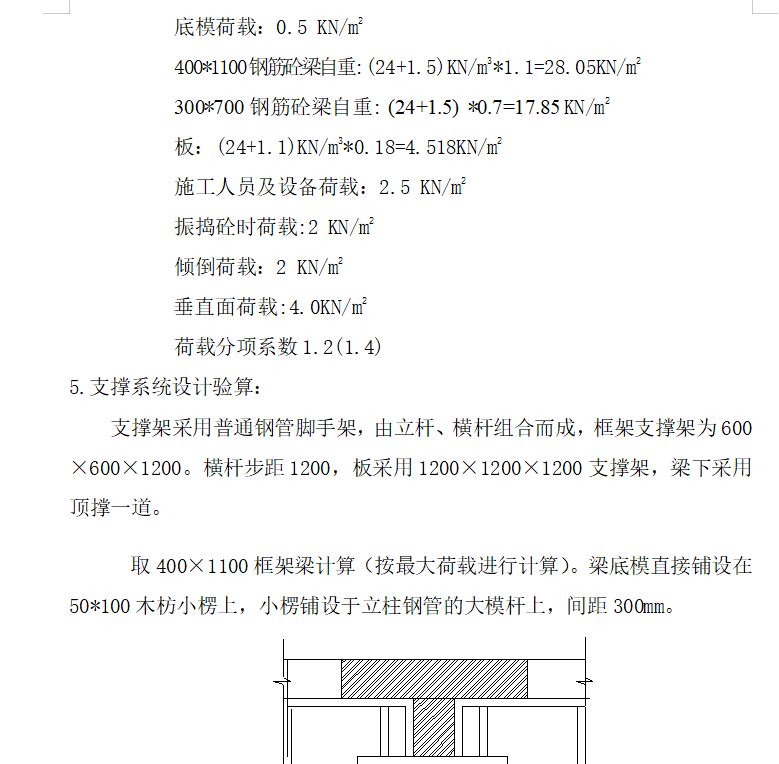

支撑架采用普通钢管脚手架,由立杆、横杆组合而成,框架支撑架为600×600×1200。横杆步距1200,板采用1200×1200×1200支撑架,梁下采用顶撑一道。

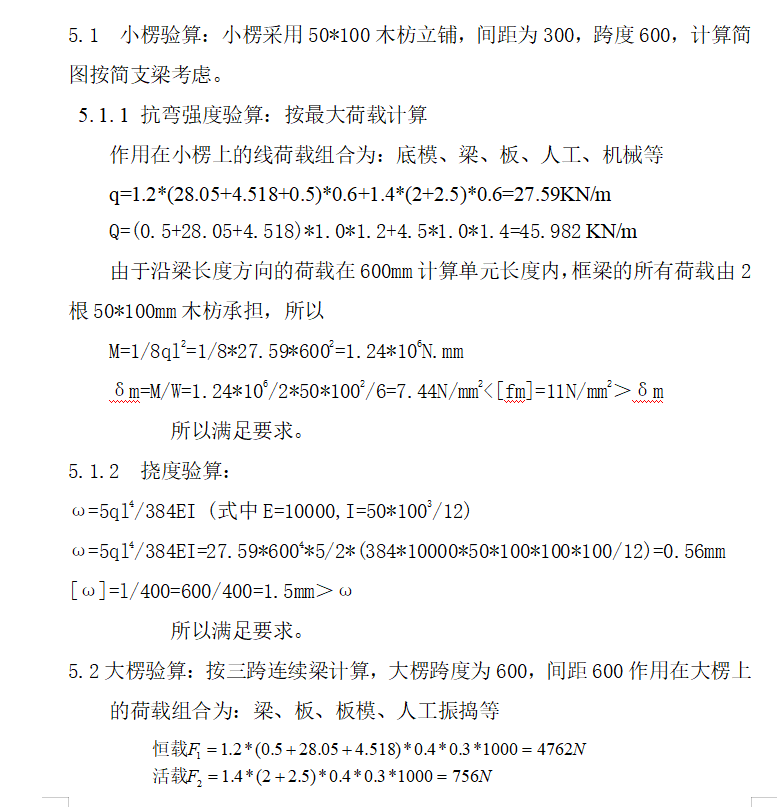

资料截图
  • 综合塔楼支模,支模架施工
  • 综合塔楼支模,支模架施工
  • 综合塔楼支模,支模架施工
