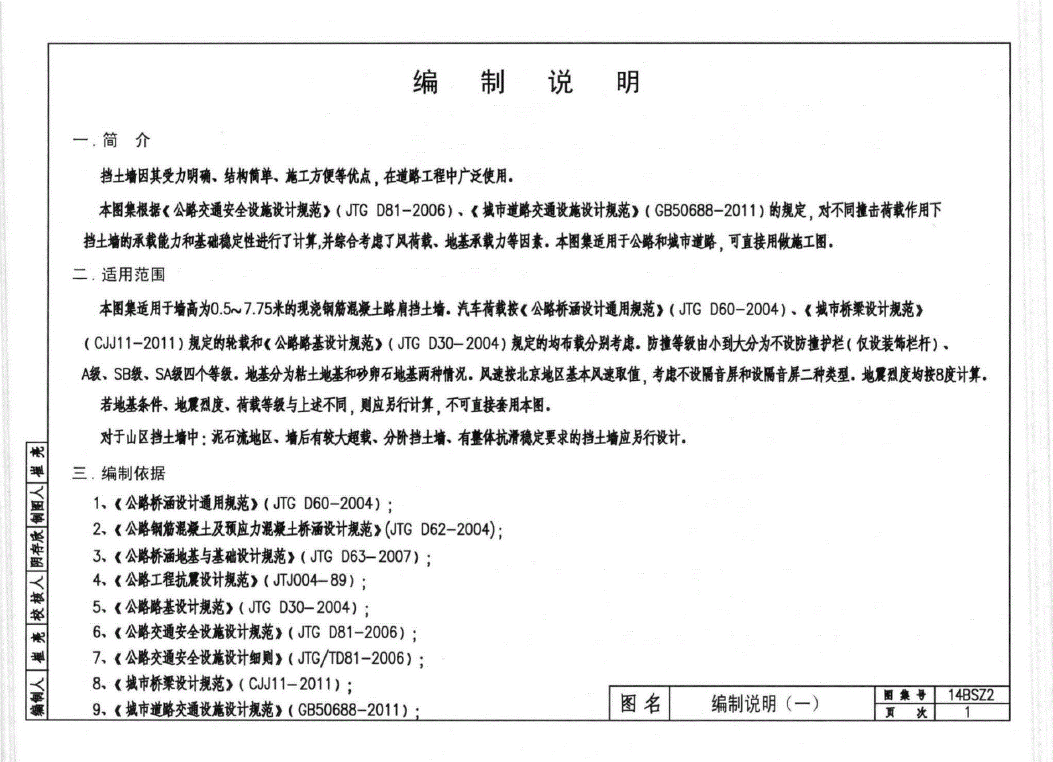

本圈集适用于墙高为0.5~7.75米的现浇钢筋混凝土路肩挡土墙.汽车荷载按<公路桥涵设计遒用规范》( JTG D60- 2004).《城市桥繁设计规范》( CJJ11-2011)规定的轮载和<公路路基设计规范》( JTG D30- 2004) 规定的均布载分别考虑。防撞等级由小到大分为不设防擅护栏(仅设装饰栏杆)、A级、SB级、SA级四个等级。地基分为粘土地基和砂卵石地基两种情况。风速按北京地区基本风速取值,考虑不设隔音屏和设隔音屏二种类型.地厦烈度均按8度计算。
若地基条件、地震烈度、荷载等级与上述不同,则应另行计算,不可直接套用本图。对于山区挡土墙中:泥石流地区。墙后有较大超载、分阶挡土墙、有整体抗滑稳定要求的挡土墙应另行设计。
