第一节 砌筑

砌筑施工工艺

1 施工准备、基层处理

在砌体施工前,必须固化三图,明确三线;原材料有检测报告;楼层进行清 理,将基层上的浮灰清扫干净并浇水湿润,以保证粘结牢固。

2 弹控制线、皮数线

在楼地面上弹好墙身线、门洞口线、构造柱定位线;在结构墙柱上弹好标高 控制线、填充墙立边线,画出皮数线,标明植筋位置、过梁压顶位置、安装 预留位置、门窗栏杆预制块位置等。

3 植筋、绑扎构造柱钢筋

植筋间距小于 500 ㎜(加气块小于 600 ㎜),深度 10d 且大于 100 ㎜,质量 通过抗拔试验。(不允许植筋的区域,则按当地政府职能部门的要求,采用 一次预埋或二次焊接的方式处理)

4 浇筑混凝土反坎

在厨卫等有构造要求的位置浇筑 200 ㎜高同墙宽的混凝土反坎。

5 砌筑填充墙

砌筑前提前 1-2 天浇水湿润;根据排版图砌筑;后塞口严禁同步砌筑,需间隔 14 天以上。

6 混凝土二次构件施工

安放预制过梁;构造柱、压顶、现浇过梁的关模、浇筑、拆模、清理。

7 检查验收

砌体施工结束后,需通过验收。

质量控制要点

1、三图:构造柱图、反坎图、排版图;

2、三线:水平线、控制线、方正线;

3、过梁、压顶的安装位置需准确,并与模数匹配;门窗栏杆固定点位处需使用实心砖砌筑或使用混 凝土预制块;

4、砌体质量需满足:内外搭接、上下错缝、砂浆 饱满、横平竖直;

5、砌筑构造柱处砌体时,马牙槎应先退后进;构 造柱关模板时上面应留簸箕口,根部应留垃圾清 扫口;为防止漏浆,应采用双面胶粘结模版,关 模时应采用对拉栓式夹具;

6、外墙空调导管部位采用混凝土预制件,导管内 需 10%以上坡度,内高外低;

7、砌筑时严禁留凹槎,凸槎部位设置拉结筋。

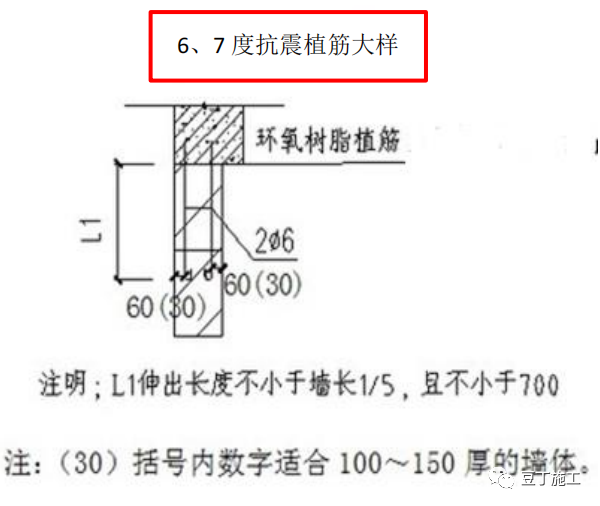

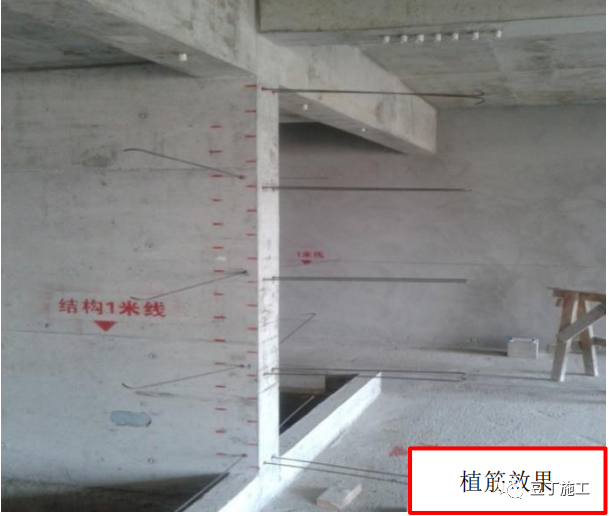

拉结筋植筋施工工艺

1 施工准备

砌体施工前,必须固化三图,明确三线。

2 弹线定位

在楼地面上弹好墙身线、门洞口线、构造柱定位线;在结构墙柱上弹好标高控制线、填充墙立边线, 画出皮数线,标明植筋位置、过梁压顶位置、安装预留位置、门窗栏杆预制块位置等。

3 钻孔

钻孔宜用电锤或风钻成孔,如遇钢筋宜调整孔位避开;根据已画好的植筋位置进行钻孔,植筋孔径和 孔深要求:孔径:d+(2--4)㎜,深度:10d且大于100㎜。

4 清孔

钻孔完成一个工作面后,可进行清孔操作。

5 配胶

植筋胶应严格按照说明书进行配置。

6 注胶

一般筒装胶可用手持式自动压力灌浆器进行注胶操作。

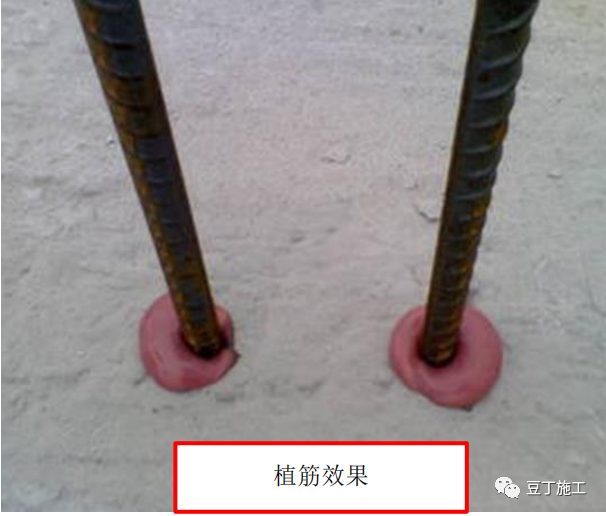

7 植筋

植筋应在注胶完成后立即进行。

8 检查验收

植筋结束后,需通过拉拔验收。

质量控制要点

1、钻孔:位置准确、深度 达标;

2、注胶:注胶饱满,以溢 出洞口为准;

3、植筋:植筋长度、深度 应满足规范要求。




混凝土导墙施工工艺

1 施工准备

砌体施工前,必须固化三图,明确三线。

2 弹线定位

在楼地面上弹好墙身线、门洞口线、构造柱定位线,在结构墙柱上弹好标高控制线、 填充墙立边线等。

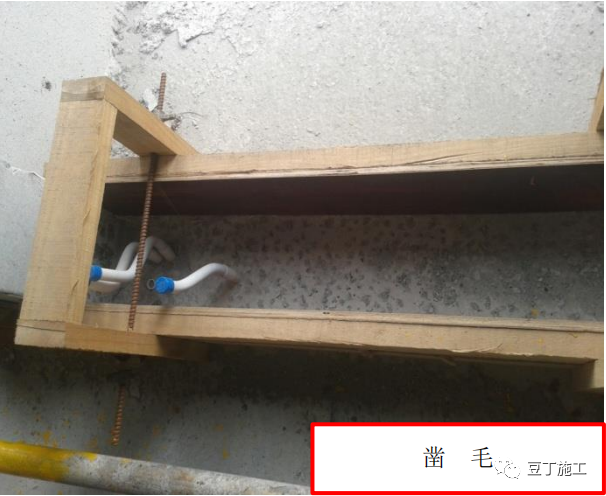

3 凿毛

在反坎位置按照剔除施工缝的要求进行凿毛处理,并清理干净。

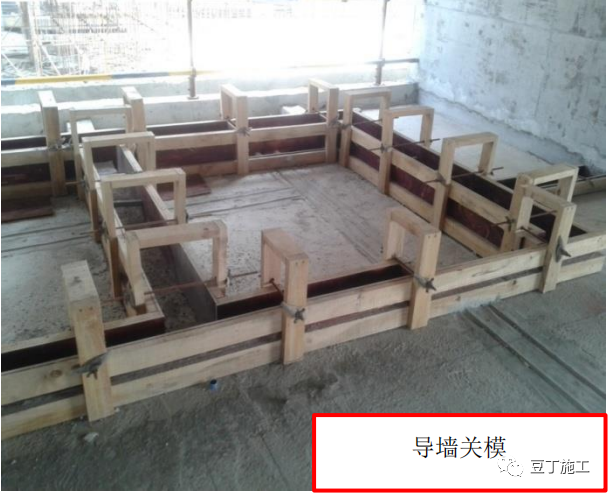

4 关模

安装好模板,并用夹具夹好,模板高度 20 厘米,宽度同墙宽

5 涂刷水泥浆

浇筑混凝土之前涂刷一道水泥浆。

6 浇筑混凝土

用 C20 细石混凝土浇筑,振捣密实,并将上口收平。

7 拆模、养护

混凝土浇筑后第二天拆模,及时养护到位。

质量控制要点

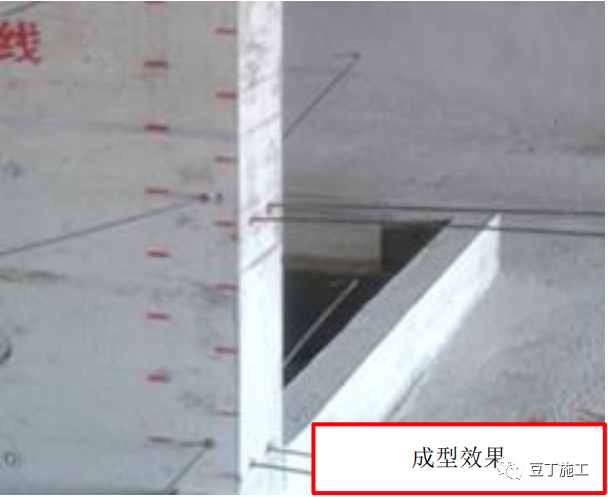

1、 混凝土导墙的位置满足构造和设计要求;

2、 导墙轴线准确,与墙体吻合;

3、 关模前凿毛到位,浇筑前刷一道水泥浆;

4、 关模时使用夹具,不能使用穿墙螺杆。




后塞口施工工艺

1 后塞口预留排版

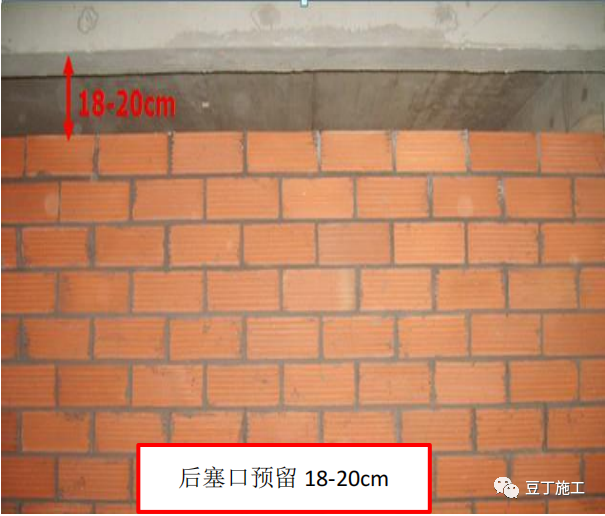

墙体砌筑前根据墙高采用“倒排法”确定砌块匹数,采取由上至下原则, 先留足后塞口180--200mm高度。(后塞口要求使用细石混凝土塞缝的区域, 则按当地政府职能部门的要求,墙体上部预留30mm-50mm,用细石混凝土 塞缝。)

2 时间预留

墙体砌筑完成后,间隔不少于14天,再砌筑后塞口。

3 后塞口砌筑要求

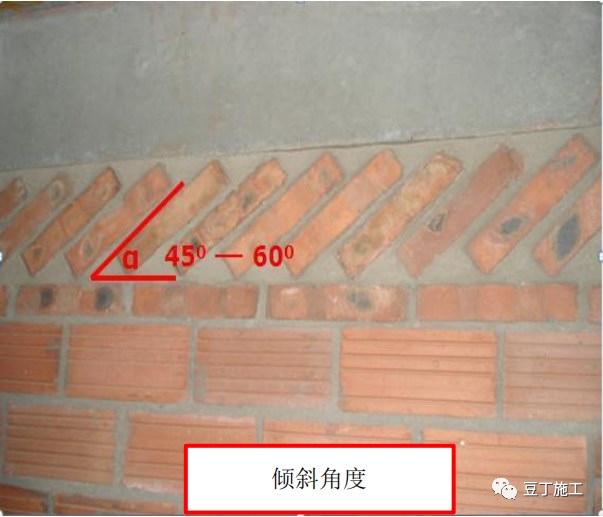

1、填充墙顶部采用实心砖斜砌,斜砌角度为45-60度。

2、大于3m填充墙应按双向倾斜。

3、斜顶砖两头采用砼预制构件进行砌筑,并保证灰缝饱满,无通缝、瞎缝。

质量控制要点

1、 采用“倒排法”首先确定后塞口预留高度 180—200 ㎜,保证后塞口角度;

2、 时间间隔 14 天以上,严禁同步砌筑;

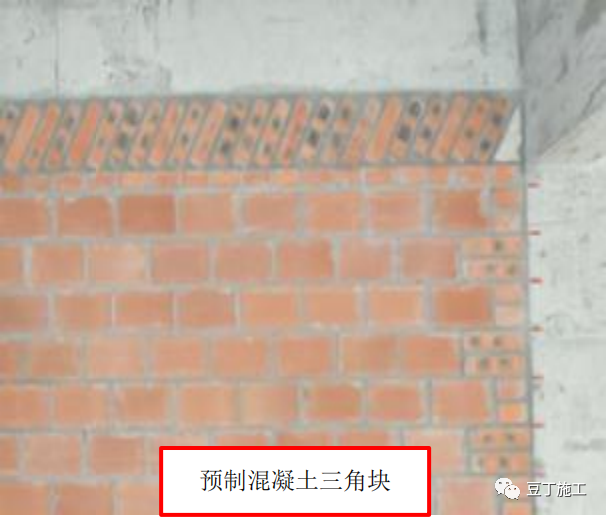

3、后塞密实,两端使用混凝土预制三角块。




第二节 二次构件

构造柱施工工艺

1 施工准备

在砌体施工前,必须固化三图,明确三线。

2 弹控制线

在楼地面上弹好墙身线、门洞口线、构造柱定位线。

3 凿毛

在构造柱位置凿毛处理。

4 植筋、绑扎构造柱

按设计要求进行植筋,拉拔试验合格后绑扎构造柱钢筋。

5 预留构造柱位置

砌体施工 在构造柱位置按规范施工。

6 关模、浇筑混凝土

后塞口施工后,方能进行构造柱浇筑施工。

7 拆模、剔除、养护

混凝土浇筑后第二天拆模,剔除簸箕口,及时养护到位。

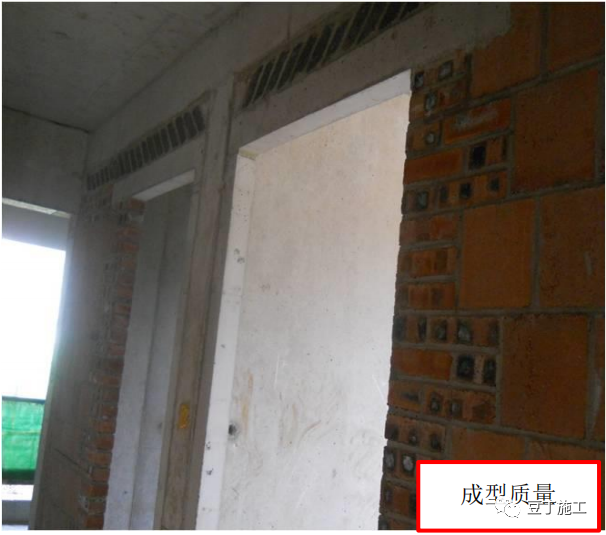

质量控制要点

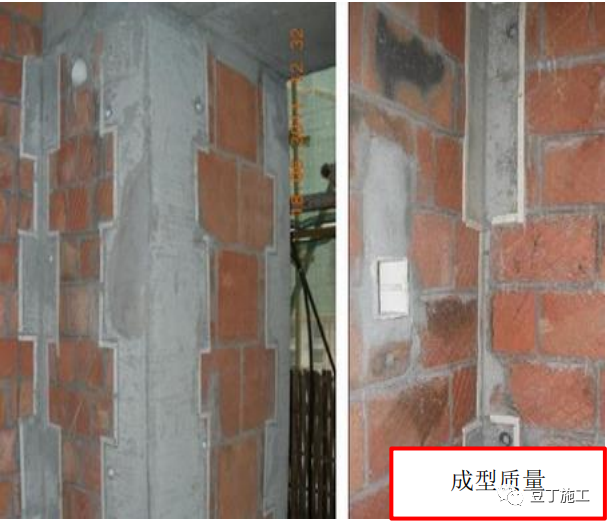

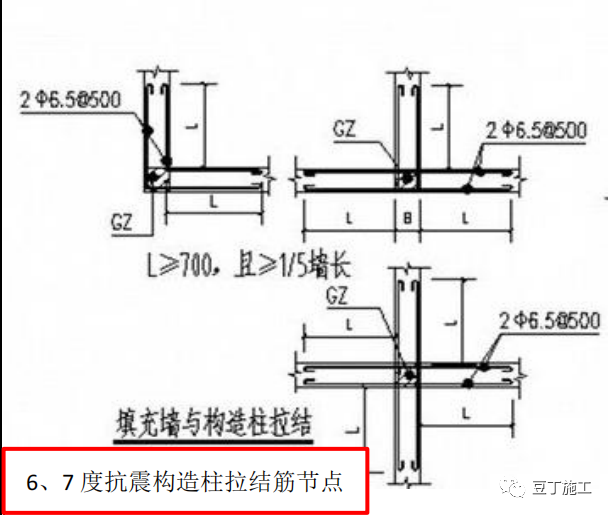

1、预留构造柱位置砌体施工:马牙槎端部页岩实心砖应 先退后进;构造柱拉结筋按每 50cm 高度进行留置;拉结 筋进入砌体内长度满足抗震要求;

2、 关模、浇筑混凝土:构造柱模板拼装要求使用对拉螺 杆,上方设置簸箕口,簸箕口高出梁底5cm,后期拆模后 进行剔打;构造柱拼装时应粘贴双面胶,保证砼成型观感 质量;使用小型插入式振动棒进行振捣,保证构造柱浇筑质量。




压顶施工工艺

1 弹线

在结构墙柱上弹好标高控制线、确定窗口标高位置。

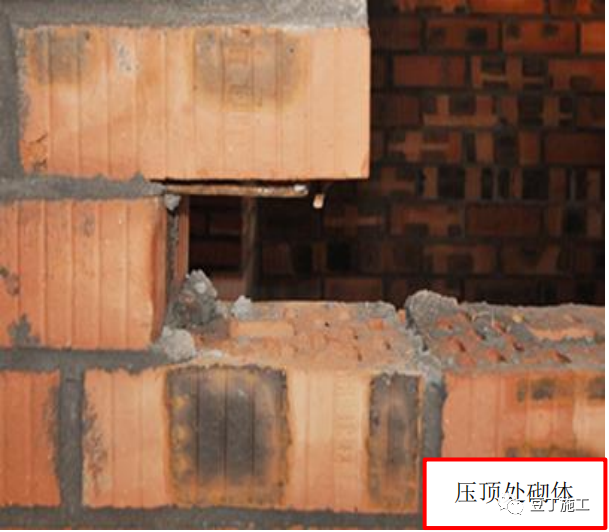

2 压顶位置砌体施工

砌筑时预留两端嵌入深度100㎜,预留拉结钢筋.

3 关模

用双面胶粘贴底部

4 绑扎钢筋

按设计要求进行绑扎

5 基层清理干净并浇水湿润

清理模板内建渣并浇水湿润

 6 浇筑混凝土

浇筑 C20 细石混凝土,并振捣密实

7 养护

按混凝土要求养护

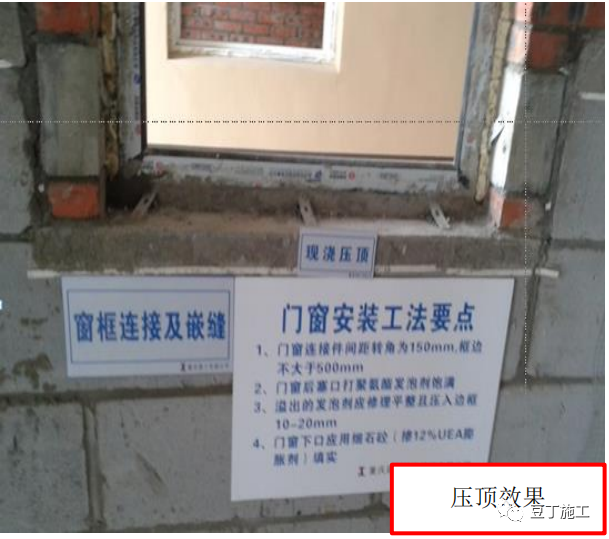

质量控制要点

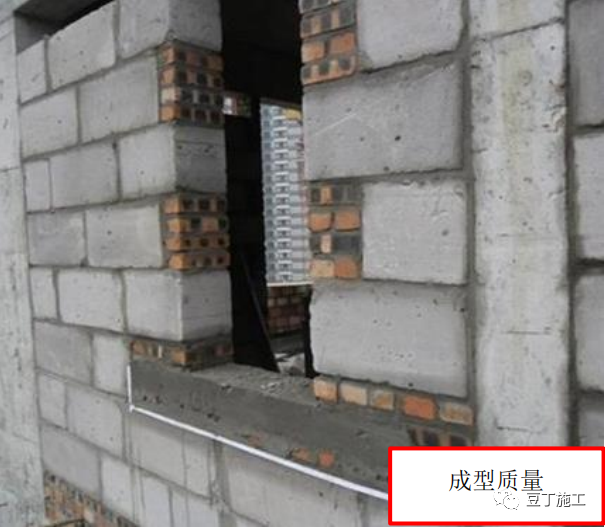

1、 窗洞口下方设置混凝土压顶,两端伸入墙体各 100  mm;

2、 压顶与墙体模数匹配。




预制过梁施工工艺

1 弹线

在结构墙柱上弹好标高控制线、确定门洞口标高位置。

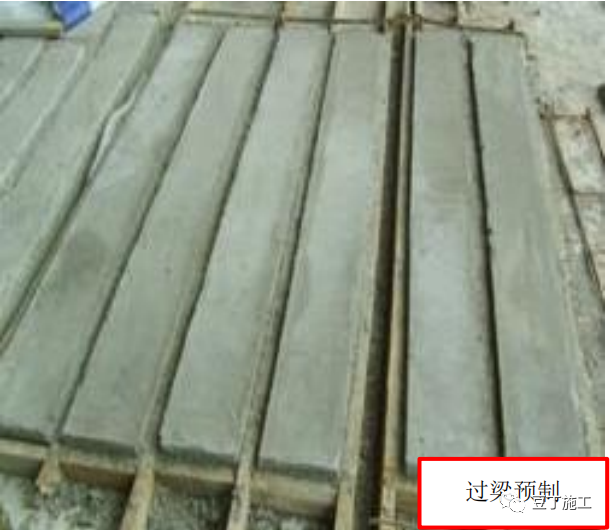

2 过梁预制

过梁的截面尺寸、配筋、支座长度应根据洞口宽度按设计要求:

1、大于300㎜的预留洞口应设置过梁;

2、支座长度不小于250㎜;

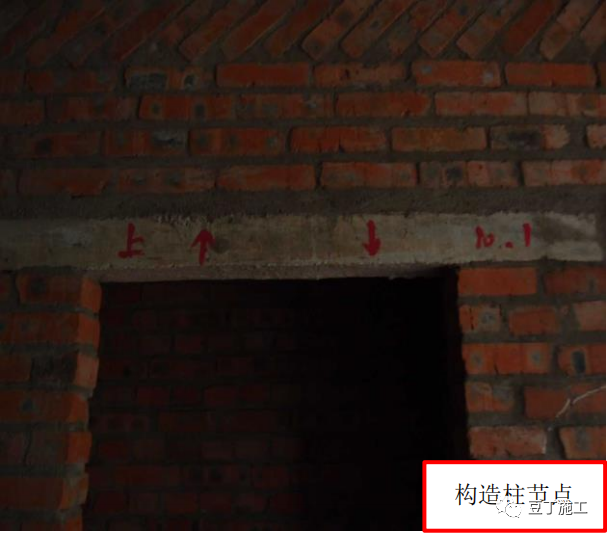

3、预制过梁标注上下方向和浇筑时间;

4、强弱电箱位置应留凹型槽。

3 搭设安装操作平台

在作业面上搭设作业脚手架和操作平台及安全防护设施。

4 安装

安装时两端应坐砌砂浆,过梁定位要保证标高准确,不得任意撬 动、碰击和移位。

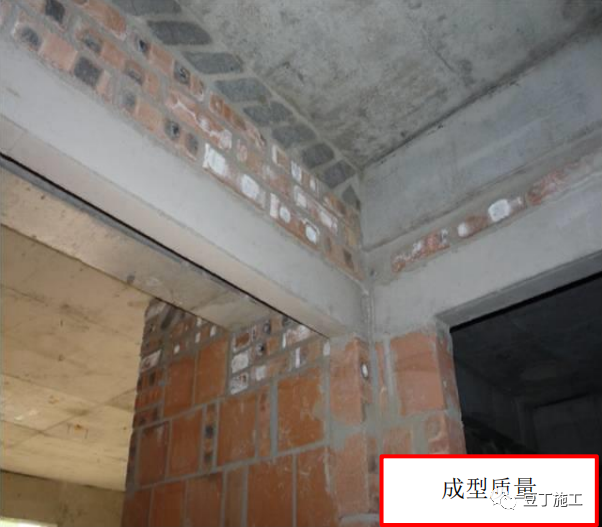

质量控制要点

1、 安装时需保证标高准确,正反向正确;

2、 过梁搁置长度每边大于250㎜;

3、 强弱电箱处采用凹型过梁或中空过梁。




现浇过梁施工工艺

1 弹线

在结构墙柱上弹好标高控制线、确定窗口标高位置。

2 植筋,绑扎过梁钢筋

按设计要求植筋与绑扎。

3 搭设安装操作平台

在作业面上搭设作业脚手架和操作平台及安全防护设施。

4 模板安装

过梁的截面尺寸、配筋、支座长度应根据洞口宽度按设计要求。

5 浇筑混凝土

浇筑 C20 细石混凝土,并振捣密实。

6 养护、拆模

按混凝土要求养护。

质量控制要点

1、 门洞过梁相交部位无法满足搁置长度要求时,应采用 端部现浇;过梁底部有高差时,应采用细石砼进行填充。

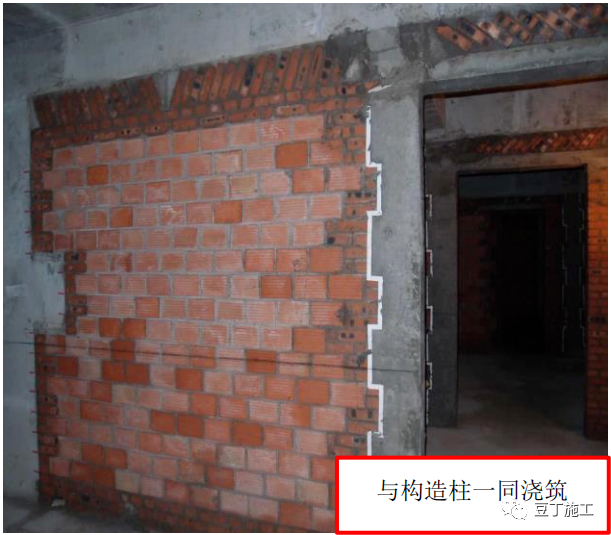

2、门窗垛尺寸≤100时,应与混凝土构造柱、边框一同整 浇,或采用植筋方式与混凝土墙相连,设置构造筋2φ8 纵筋,φ6.5@250∩型箍筋。
