某孵化基地给排水施工图纸
设计范围
本工程建筑红线范围内的室外给水排水和消防管道工程设计,包括生产生活给水系统、消防给水系统、生活排水系统、一般生产排水系统、雨水排水系统、雨水处理回用系统等。
供水系统
水源为市政自来水,水压≥0.15MPa。本工程从园区东侧已有市政给水环网引入1路DN100给水管,经水表计量后供给园区内生活用水。最高日用水量:251m3?/d,最大时用水量:26.5m3?/h。(其中包含道路浇洒、绿化补水量15.2m3?/h及未预见水量2.41m3?/h)。
1)本工程生产用水量为:最大时用水量4m?3/h,最高日用水量:96m3?/d。
2)本工程生活用水量为:最大时用水量4.85m3?/h,最高日用水量:62m3?/d。
3)本工程室外消火栓用水量为45L/s,室内25L/s,本工程消防动力系统利用一期,由一期消火栓环网接入2根DN250消火栓管道,在室外呈环状供给本项目室内外消防用水。
4)本工程喷淋系统用水量为120L/s,本工程消防动力系统利用一期,由一期喷淋环网接入2根DN300喷淋管道,在室外呈环状供给本项目喷淋用水,在环状管网上设置水泵接合器12套。
5)本工程道路浇洒、绿化及景观补水量:70m?3/d (15.0m?3/h),绿化及道路浇洒用水利用一期设备,由一期中水管网接入1根DN100中水管道经水表计量后供本工程中水用水。
排水系统
1)本工程生活排水最高日用水量:55.8m?3/d,最大时用水量:4.37m?3/h。其中含油废水经室外隔油池处理后排至厂区排水管网;生活粪便污水经化粪池处理后排至市政排水管网。空调站房内冷凝水排水无毒无害,排至室外雨水系统管网。
2)消防试水等一般性消防排水管道直接排至室外排水或雨水管网。
管材、接口及管道基础
1. 室外埋地市政直供给水管道(CW)及中水给水管道(ZW),DN50≤管径≤DN100,采用钢骨架增强PE复合管(1.0MPa),热熔连接,给水管的三通和弯头处加设止推块。室外埋地市政直供给水管道(CW)及中水给水管道(ZW),管径<DN50,采用PSP钢塑复合管(1.0MPa),热熔连接,给水管的三通和弯头处加设止推块。室外埋地加压生活给水管道(DW),DN50≤管径≤DN100,采用钢骨架增强PE复合管(1.0MPa),热熔连接,给水管的三通和弯头处加设止推块。室外埋地加压生活给水管道(DW),管径<DN50,采用PSP钢塑复合管(1.0MPa),热熔连接,给水管的三通和弯头处加设止推块。室外埋地中水管道(ZW),DN50≤管径≤DN100,采用钢骨架增强PE复合管(1.0MPa),热熔连接,给水管的三通和弯头处加设止推块。室外埋地中水管道(ZW),管径<DN50,采用PSP钢塑复合管(1.0MPa),热熔连接,给水管的三通和弯头处加设止推块。
2. 室外埋地消防管道(FH/FS),采用钢骨架增强PE复合管(1.6MPa),热熔连接,消防给水管的三通和弯头处加设止推块。

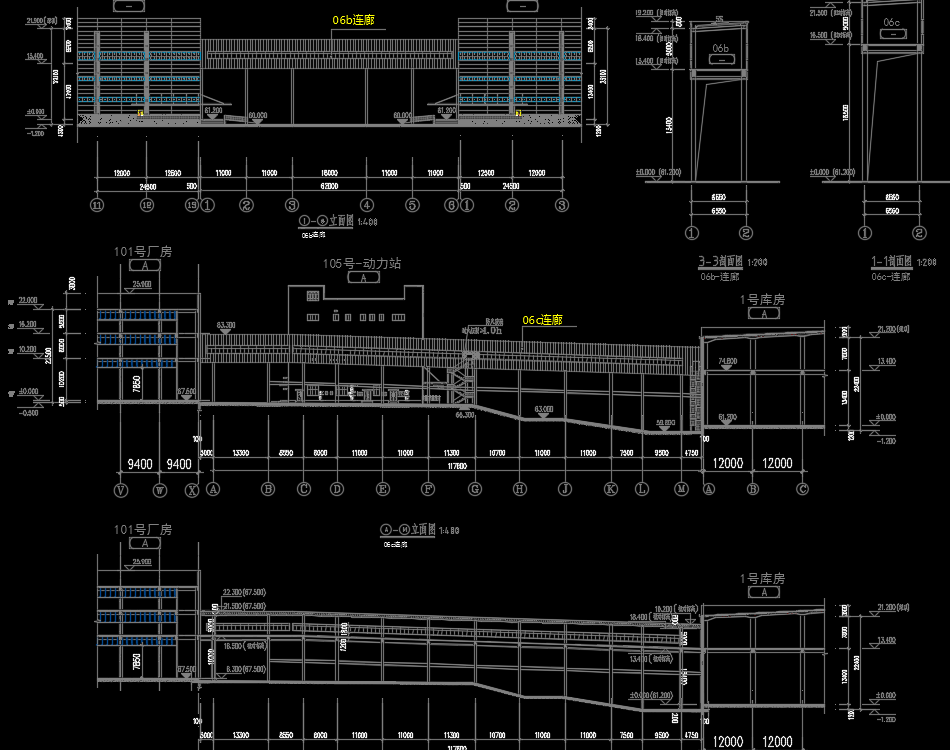

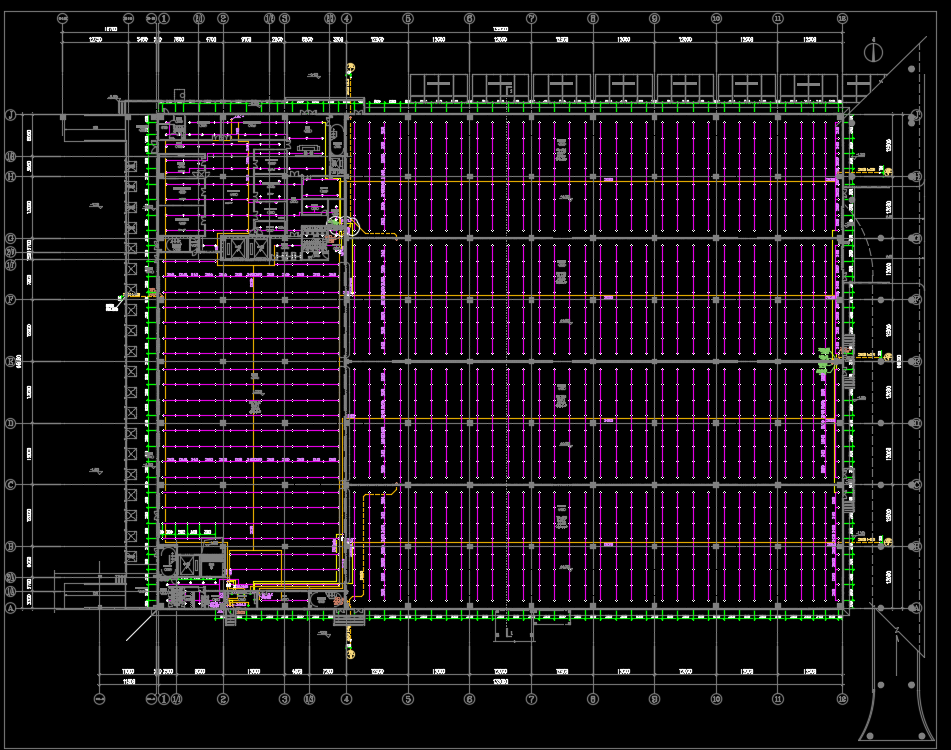

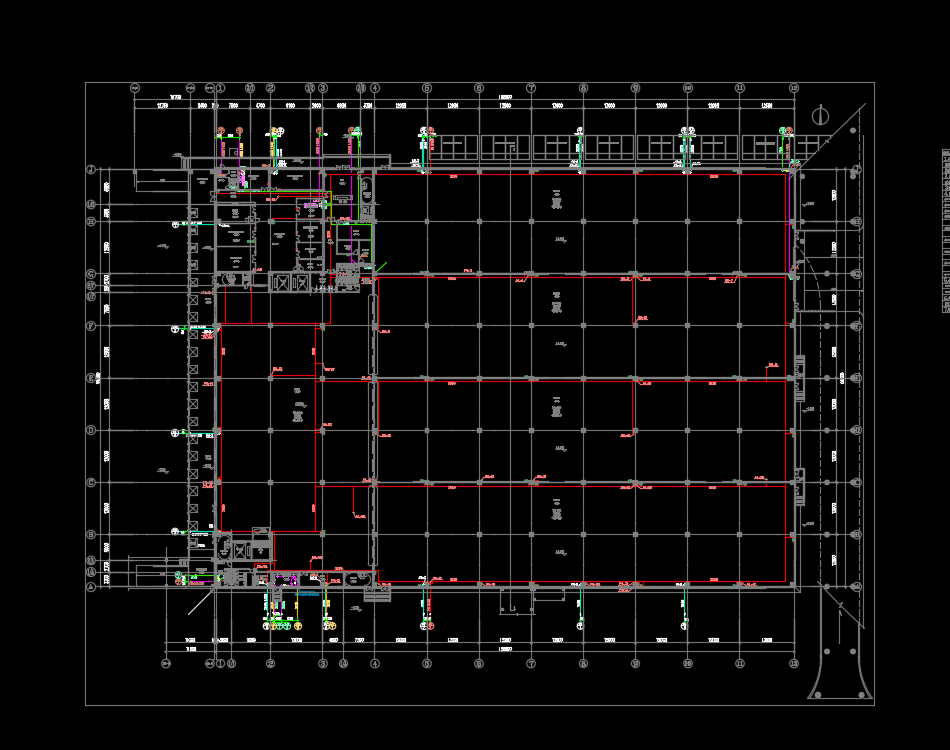

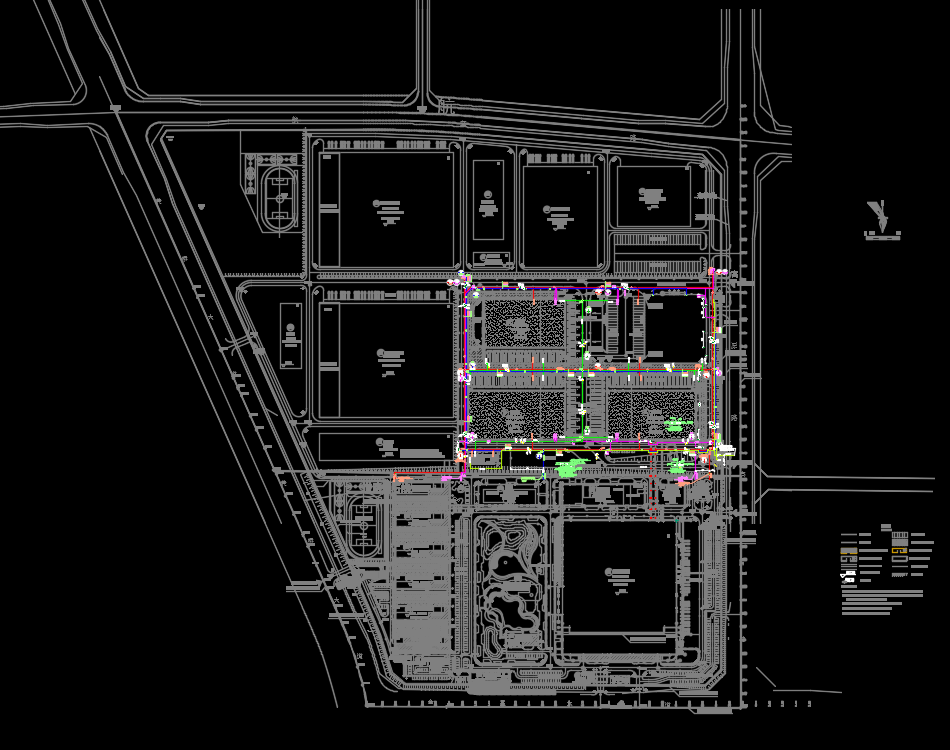

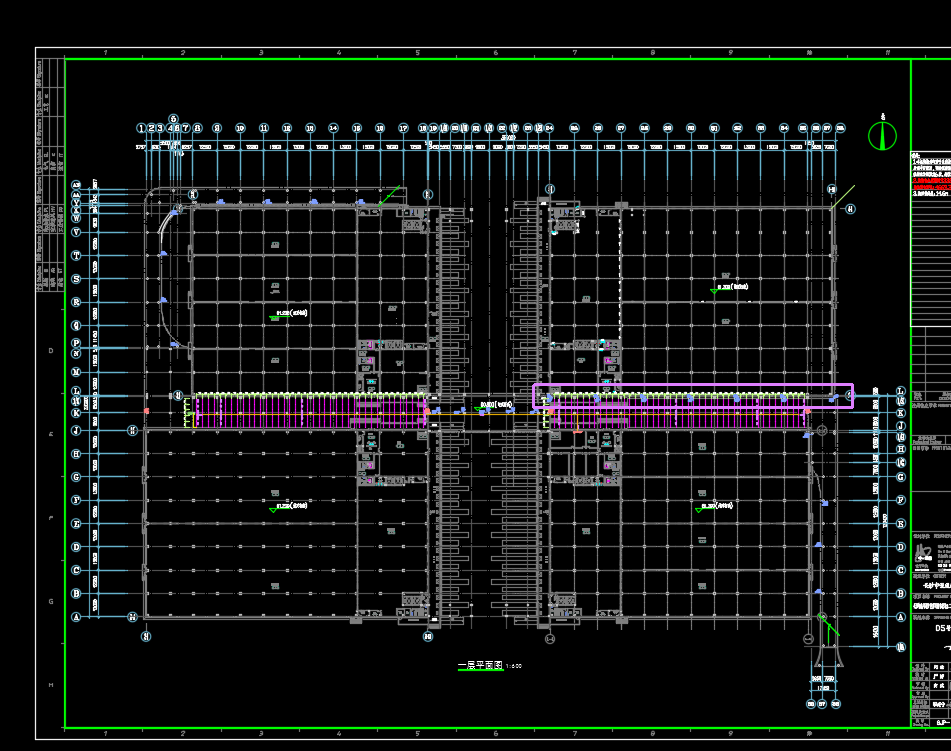

某孵化基地给排水施工图纸,包括:喷淋平面图、卫生间大样图、给排水平面图、消火栓平面图、给排水系统图、给水管道平面图、管道安装详图等
