导言
SketchUp是提供给设计师快速绘制建筑模型的工具。本教程将根据一张图片，将其中的室外建筑模型创建出来，使读者掌握用SketchUp快速建模的方法。
教程思路
1.匹配图片透视关系
2.对照图片创建模型
一.匹配图片透视关系
由于是对照图片进行建模，所以首先需要将图片导入到软件中，并将视图的透视关系与图片中的透视关系相匹配。

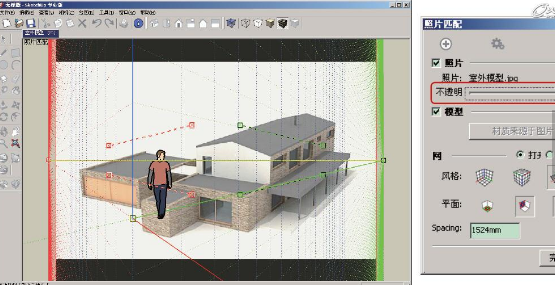

step01 选择菜单［相机］|［新建相机匹配］命令，在弹出的［选择背景图片文件］对话框中选择配套光盘提供的“DVD04第18章maps室外模型.jpg”，视图中便出现了导入的图片，并且出现大量的网格和调节块，同时弹出［照片匹配］对话框，将［不透明］滑块拖动到最右边，使得图片完全不透明显示，如图1所示。
图1 新建照片匹配
观察图1，图中的红、绿、蓝3种颜色分别对应x、y、z轴，其中的两个红色和绿色调节杆用于调节并匹配图片中的透视关系。
［照片匹配］对话框中的［照片］和［模型］选项用于控制照片和模型的显示与否，［不透明］选项用于控制照片的透明度，［网］中的［风格］和［平面］选项则用于确定三维网格的显
示方式。

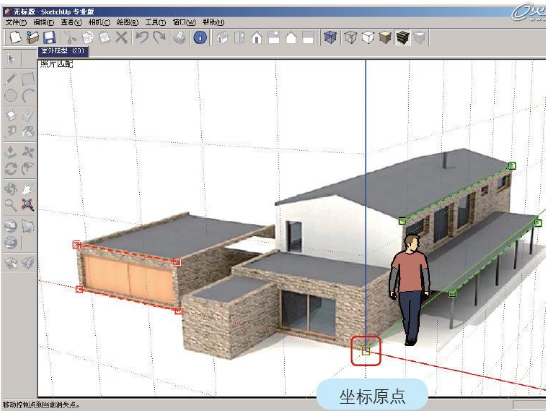

step02 选择视图中黄色坐标原点，将其调整到图片中建筑透视的原点处，调节红色和绿色的控制块，使透视边与图片中建筑墙体的透视对齐，如图2所示。
图2 调节透视点

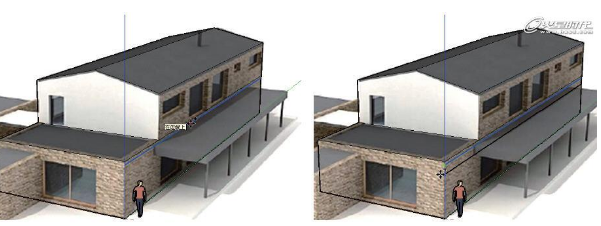

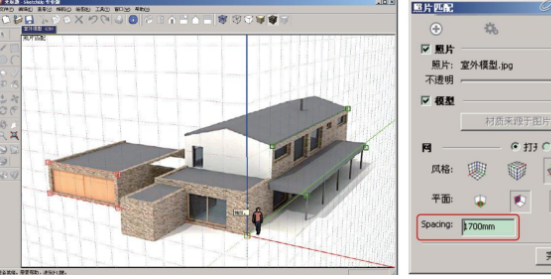

在［照片匹配］对话框中设置Spacing［空间］为1 700mm（1.7M），将鼠标指针移动至蓝色坐标轴上，当出现缩放图标时，缩小栅格，直到人物的高度与建筑形成合适的比例，单击［完成］按钮，结束［照片匹配］对话框的设置，如图3所示。
图3 调节栅格大小
Note
［照片匹配］对话框的Spacing［空间］参数用于控制栅格的大小，设置［Spacing］为1.7m，意味着单个栅格为长宽均为1.7m的正方形。
缩放栅格大小是为了让栅格的尺寸与建筑成比例，图中人物的高度正好是一个栅格的高度，所以这里以建筑为参照物，将人物缩小，当人物与建筑的高度形成合适比例时，就完成了栅格的
比例调节。
这样，场景的透视关系和栅格尺寸设置完成了，接下来开始建模工作。
二.对照图片创建模型
在上一部分中，将场景的透视关系和栅格尺寸与图片匹配完成，本节将开始模型的创建工作。在创建模型的过程中，会穿插介绍一些常用的小工具的使用方法和技巧。
step01 选择左侧大工具栏上的［线］工具，从坐标原点处开始绘制平面的边线，直至将线封闭形成平面，如图4所示。
图4 使用［线］工具绘制平面
在使用［线］工具绘制平面时，会发现绘制过程中出现红色（图4左上所示）和蓝色（图4右上所示）的线。这是因为在SketchUp中绘制线条或模型时，当所绘制的线与x轴平行时，则会以与x轴相同的红色来显示，y轴和z轴亦是如此。
TIPS
在绘制与轴向相平行的线时，可以在确定轴向后按下Shift键进行轴向锁定，这样就不需要小心地对齐轴向了，可以有效地提高工作效率。
step02 选择左侧大工具栏上的［推/拉］工具，将工具放置于刚才绘制的平面上，按住鼠标左键并拖动鼠标，将平面挤出成为一个长方体，并使长方体的另一侧与图中的建筑对齐，如图5所示。
图5 使用[推/拉工具挤出长方体]
Note
在使用［推/拉］工具时需要注意，使用该工具选中的面会以虚线面的方式显示。只有选中并显示虚线的面才可以使用［推/拉］工具进行处理。

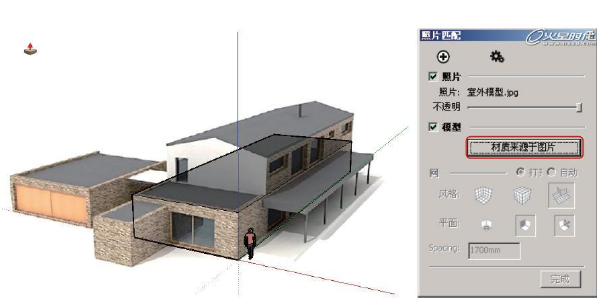

在［照片匹配］对话框中单击［材质来源于图片］按钮，如图18-19所示，弹出提示对话框，询问是否覆盖已存在的材质，单击［是］按钮。
如果［照片匹配］对话框已经关闭，可以通过选择菜单［相机］|［编辑照片匹配］|［室外模型］命令来打开该对话框。
图6 ［照片匹配］对话框
［材质来源于图片］按钮的功能是将图片以纹理的方式投影到当前的长方体上。观察图6，新创建的长方体的显示发生了变化，显示了图片中的纹理。
step04 选择左侧大工具栏上的［线］工具，对照长方体上的图片，绘制出墙体分隔处的线条；选择［推/拉］工具，将工具放置于需要挤出的平面上，按住鼠标左键并拖动鼠标，将建筑上方的楼体结构创建出来，如图7所示，然后再次单击［照片匹配］对话框中的［材质来源于图片］按钮。
图7 使用［线］和［推/拉］工具创建模型
这样就已经将上方的楼体结构创建出来了。观察建筑的屋顶，实际是一个坡顶的结构，接下来还需要在当前模型的基础上进行修改，将建筑的坡顶制作出来。

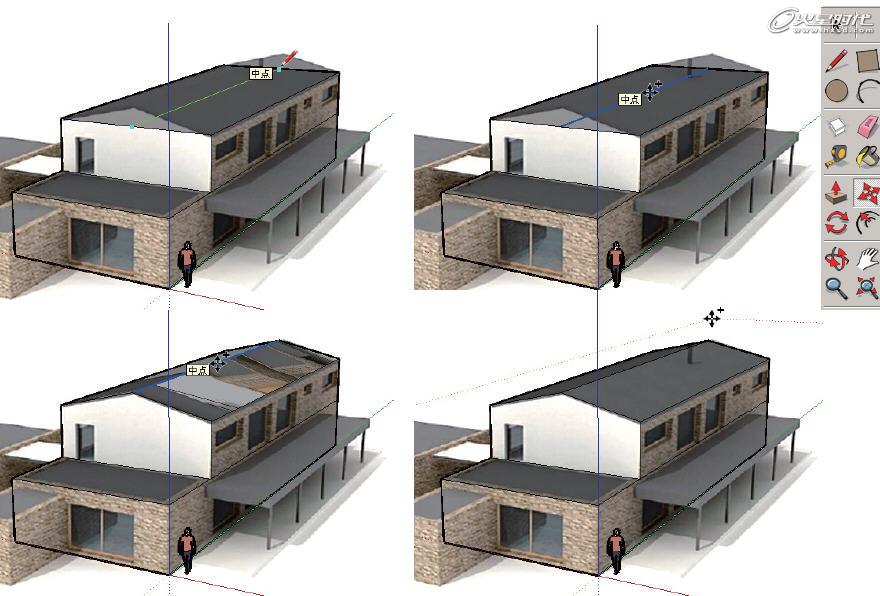

step05 选择左侧大工具栏上的［线］工具，绘制出屋顶面的中心线；选择［移动/复制］工具，将工具置于需要移动的中线上，按住鼠标左键并拖动鼠标，直至中线的高度与图片中的坡顶对齐，如图8所示，然后再次单击［照片匹配］对话框中的［材质来源于图片］按钮。
图8 创建坡顶模型
在使用［线］工具绘制顶面中线时，软件会自动拾取线段的中点，以蓝色的点显示。经过以上几步简单的操作就将主体建筑的外形创建出来了，通过操作，相信读者已经体会到了SketchUp易用、便捷的特点。接着我们来创建其他的建筑模型。
1.创建连廊结构
首先制作建筑前方的连廊结构。
step01 选择左侧大工具栏上的［线］工具，绘制出楼板部分的线；选择大工具栏上的［选择］工具，选择一条线段，然后按住Ctrl键，单击另外一条线段进行加选，如图9所示。
图9 使用［线］工具绘制楼板部分的线
绘制线段时，线段显示为绿色，说明当前线段与y轴平行，符合实际的需要。
使用［选择］工具选择模型时，可以“点选”或者“框选”。
点选的时候单击选择边或者面对象，双击将选择与边相邻的面（或与面相邻的边），三击将选择整个模型，如图10所示。
图10 点选的选择方式

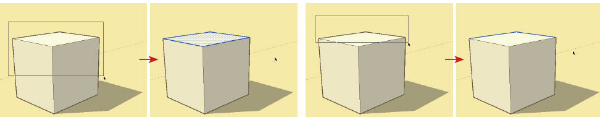

框选的时候，只有全部被选框包括的对象才会被选中，仅有一部分包括在选框内的对象都不会被选中，如图11所示。
图11 框选的选择方式
观察图11，在完整包含左侧选框中的边和面都被选中，部分框选的边和面则未选中；而右侧的框选仅仅包括了两条边，所以仅有两条边被选中。

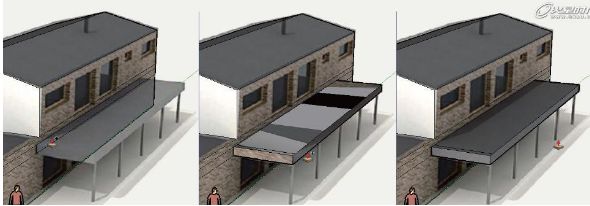

step02 同时选择两条线段后，复制线段。选择［移动/复制］工具，按住Ctrl键复制线段，使得线段与连廊顶棚的上沿对齐，然后再次复制线段，使得线段与连廊顶棚的下沿对齐，如图12所示。
图12 复制线段
复制线段的时候，注意选择线段的端点进行复制，可以确保复制出的线段位于垂直于地面的平面内。
step03 选择左侧大工具栏上的［线］工具，绘制连廊顶纵向的线条，如图12所示。
图13 绘制纵向线段
在绘制纵向线段时，要确保绘制时出现的是蓝色的线段，因为只有蓝色的线段才是与z轴完全平行的线段，也就是说这时绘制出的线段才是垂直于地面的。
TIPS
前面进行了一系列线的复制操作，这些操作都是为了将连廊顶的截面绘制出来，然后使用［推/拉］工具挤出顶的结构。
step04选择［推/拉］工具，将工具放置于需要挤出的平面上，按住鼠标左键并拖动鼠标，创建出连廊顶结构，如图14所示，然后再次单击［照片匹配］对话框中的［材质来源于图
片］按钮。
图14 挤出连廊顶模型
连廊顶的结构制作完成了，接下来制作连廊的地台结构。连廊地面结构的制作思路与顶的制作思路大体相同。
step01 为了不干扰对图纸的观察，使用［选择］工具选择人物并按Delete键删除。

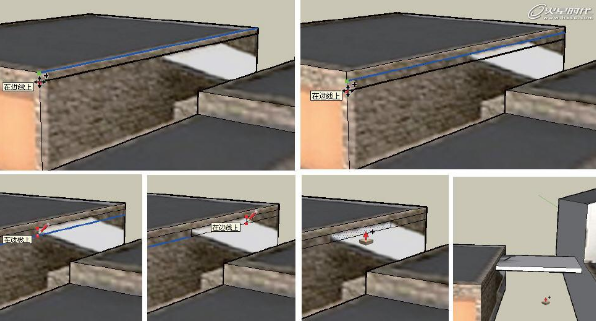

step02 选择地面的线段，使用［移动/复制］工具，按住Ctrl键复制线段，使线段与连廊地台的上沿对齐，选择［线］工具，绘制连廊地台纵向的线条，如图15所示。
图15 复制并绘制线段
step03 选择［推/拉］工具，将工具放置于需要挤出的平面上，按住鼠标左键并拖动鼠标，创建出连廊地台结构，如图18-29所示，然后再次单击［照片匹配］对话框中的［材质来源于
图片］按钮。
观察图片，在连廊上还有4个用于支撑的支柱结构，接下来创建这几个支柱结构。

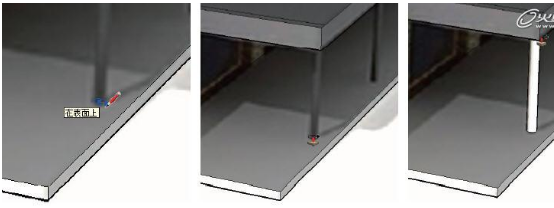

step01 选择左侧大工具栏上的［圆］工具，参考图片中圆柱的截面大小，在地台平面上绘制出一个圆形，然后选择［推/拉］工具，将工具放置于创建的圆上，按住鼠标左键并拖动鼠标，创建出连廊支柱结构，如图16所示。
图16 创建连廊支柱结构

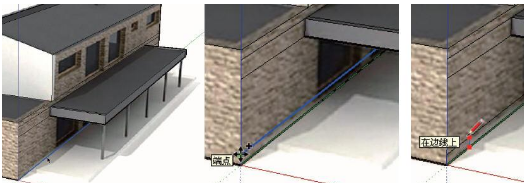

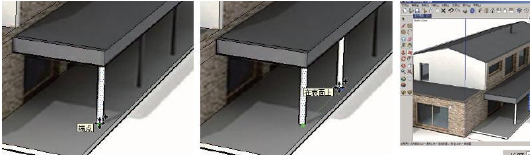

在使用［推/拉］工具挤出支柱模型时，当挤出的高度与连廊顶面相交时，会出现［端点］的提示框，提示用户该模型的高度已经与上方模型的端点重合，这时释放鼠标即可得到高度
在两模型之间的支柱。

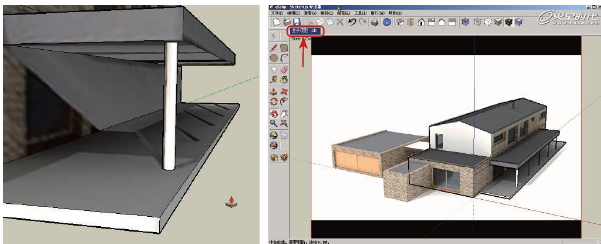

这时可以使用［转动］工具旋转视图，［转动］视图操作也可以通过按住鼠标中键来完成。观察支柱是否与顶面对齐，确认之后，如果想要恢复到调节完成的透视角度，单击软件界面
左上角的“室外模型（2D）”即可，如图17所示。
图17 转动视图与恢复视图
经过前面的操作，已经创建出1个支柱模型了，接下来只需要对支柱模型进行复制，即可制作出另外3个支柱。
step02 使用［选择］工具单击选择支柱模型，然后选择［移动/复制］工具，按住Ctrl键拾取支柱底面的端点进行复制，将复制的模型移动到图中第2个支柱对应位置之后，释放鼠标，按键盘上的4和*键，再按回车键，即可复制出4个支柱模型，如图18所示。
图18 复制支柱模型
复制的时候出现绿色的虚线，则说明复制的模型与被复制模型的连接线是平行于y轴的。
复制出第1个支柱模型之后，不要进行任何操作，直接在键盘上按4和*键，输入的时候观察软件右下角数值输入区中显示的输入参数，该参数的含义是将当前模型复制出4个。
Note
SketchUp的数值输入方法与3ds Max等其他软件不同，初次使用的读者可能会不习惯这种输入方法，创建图形后不需要在数值输入框内单击然后输入参数值，而是直接使用键盘输入。
通过复制操作将连廊的支柱制作完成了。至此，整个连廊的模型已经创建完成，接下来创建建筑其他部分的结构。

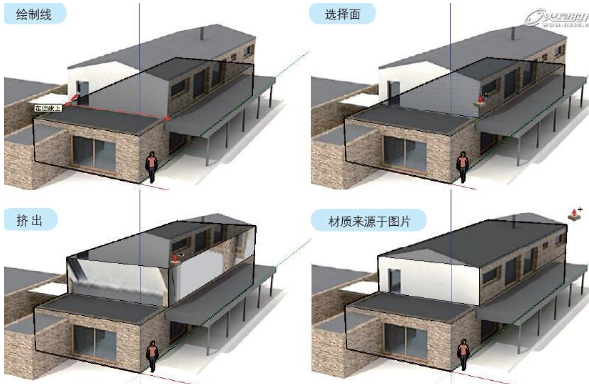

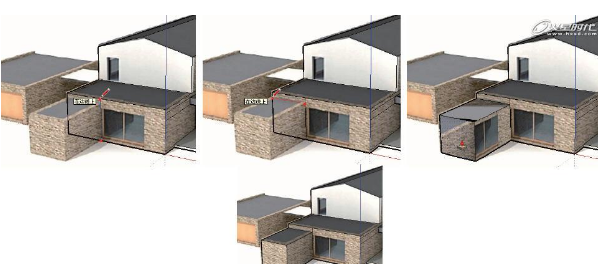

step01 选择［线］工具，绘制墙体的分割线，然后使用［推/拉］工具，将工具放置于分隔出的面上，按住鼠标左键并拖动鼠标，创建出建筑结构，如图18-33所示，再次单击［照片匹配］对话框中的［材质来源于图片］按钮。
图19 创建并挤出模型

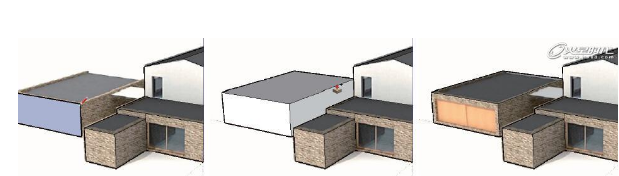

step02 选择［线］工具，将建筑的一个立面创建出来，然后使用［推/拉］工具，将工具放置于刚才绘制的平面上，按住鼠标左键并拖动鼠标，将平面挤出为一个长方体，使长方体的另一侧与图中的建筑对齐，如图18-34所示 在［照片匹配］对话框中单击［材质来源于图片］按钮。
图20 绘制面并挤出模型
两个建筑之间还有一个连廊的结构，接下来使用和前面制作连廊模型相同的方法，创建出连廊的顶结构。

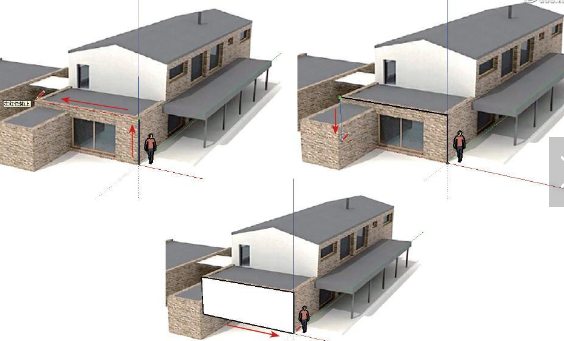

step03 使用［选择］工具单击选择线，再选择［移动/复制］工具，按住Ctrl键拾取线的端点进行复制，复制出两条线并分别对齐图中连廊顶的上沿和下沿；选择［线］工具，绘制出顶结构两边纵向线条；使用［推/拉］工具，将工具放置于刚才绘制的平面上，按住鼠标左键并拖动鼠标，将平面挤出为一个长方体，使长方体的另一侧与前面建筑的墙壁对齐， 如图21所示。
图21 绘制面并挤出模型

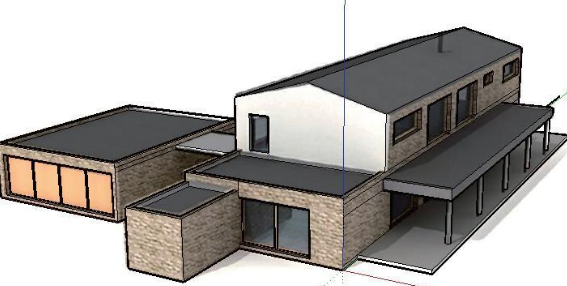

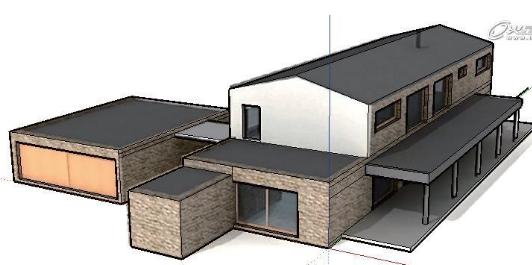

至此，创建出了建筑的大结构，建筑模型如图21所示。
图22 当前建筑模型效果
接下来继续完善建筑的细节，将建筑的窗体结构和建筑屋顶女儿墙的结构创建出来。
2.创建窗体结构

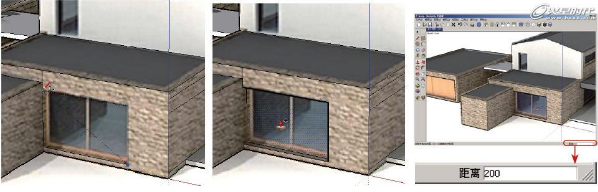

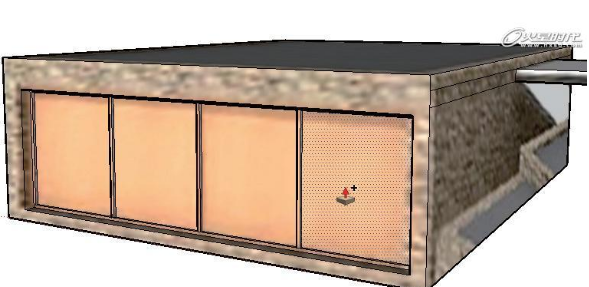

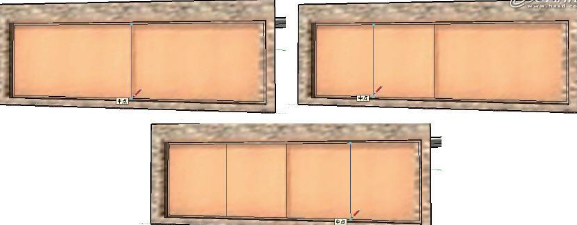

step01 选择［矩形］工具，对照图片，在窗口的位置绘制一个矩形，使用［推/拉］工具，将工具放置于刚才绘制的平面上，向内挤压一段距离，释放鼠标后在［距离］框中输入200，如图23所示。
图23 绘制并挤出窗体模型
输入的数值为当前使用［推/拉］工具挤出的距离，输入200，意味着挤出的厚度为200mm，即窗台的宽度为200。掌握了这种制作窗体的方法之后，接下来都使用这种方法来创建其他窗体。
step02 选择［矩形］工具，对照图片绘制一个矩形，使用［推/拉］工具，将工具放置于刚才绘制的平面上，向内挤压一段距离，释放鼠标后在［距离］框中输入200，如图24所示。
图24 绘制并挤出窗体模型
在掌握了窗体制作的方法之后，模型中剩余的窗体结构将由读者自行完成。创建完窗体模型后，再次在［照片匹配］对话框中单击［材质来源于图片］按钮，最终效果如图25所示。
图25 窗体模型最终完成效果
下面还需要进一步细化模型，将窗体结构中的窗框模型创建出来，这将使用到［偏移复制］工具。

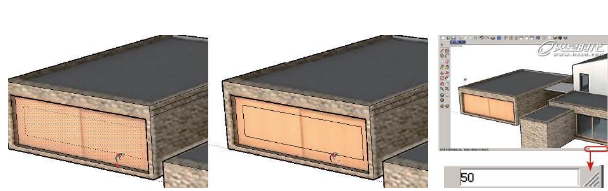

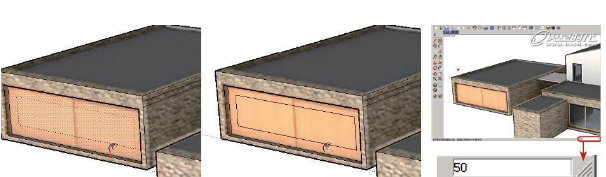

step01 选择左侧大工具栏上的［偏移复制］工具，选择窗体的表面，按住鼠标左键拖动一段距离，释放鼠标，然后在［距离］框中输入50，如图26所示。
图26 偏移复制窗体表面
放大视图观察，发现窗体边缘出现了一个宽度为50mm的双线。
Note
［偏移复制］工具类似于3ds Max软件中的［轮廓］操作，即为单线扩边，使其成为双线，而在偏移复制后输入的参数，如本案例输入参数为50，意味着双线间的距离为50，也就是本案例将要制作的窗框模型的宽度为50。
step02 使用鼠标中键旋转视图，找到一个合适的观察角度，选择［线］工具，锁定中点绘制出3条线段，如图27所示。
图27 绘制中点连线
绘制中心连线时注意，软件自动捕捉的中间将以蓝色的点显示，锁定捕捉之后再进行绘制。
图28 移动复制线段

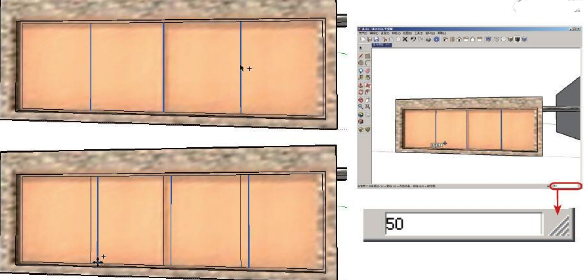

step03 使用［选择］工具选择线，然后按住Ctrl键进行加选，同时选中3条线；选择［移动/复制］工具，按住Ctrl键进行移动复制，复制出一段距离之后，释放鼠标，然后在［距离］框中输入50， 如图28所示。
使用［移动/复制］工具进行移动复制之后，再输入参数50，意味着移动复制的距离为50mm，这样就完成了窗框的制作。
step04 分别选择被窗框分隔出来的4个面，选择［推/拉］工具，将工具放置于平面上，向内挤压一段距离，释放鼠标后输入50，如图29所示。
图29 挤压窗框间的面
窗框之间的面实际是玻璃的部分，该操作向内挤压玻璃部分的面，即可制作出窗框凸起的结构。
通过上述操作，创建好了建筑中的一个窗框结构，场景中还有一处窗框结构，其创建方法与这里介绍的方法基本相同，请读者自行完成，创建完成的窗框结构如图29所示。
图30 窗框模型最终效果
至此，所有窗体模型的细节都创建完成了。接下来处理最后一个细节结构——房顶女儿墙。
3.创建女儿墙模型
女儿墙的创建思路较为简单，使用［偏移复制］工具和［推/拉］工具即可创建出女儿墙的结构。

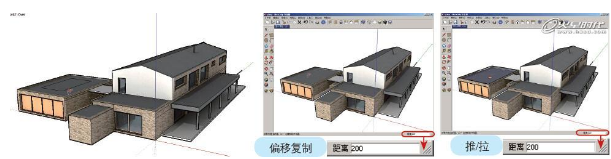

step01 选择左侧大工具栏上的［偏移复制］工具，选择屋顶的面，按住鼠标左键拖动一段距离，释放鼠标，在［距离］框中输入200；使用［推/拉］工具将偏移复制后形成的面向下挤压出一段距离，释放鼠标后，在［距离］框中输入200，如图31所示。
图31 偏移复制屋顶的面
偏移复制时输入参数200，意味着女儿墙的厚度为200mm；使用［推/拉］工具挤出参数设为200，意味着女儿墙模型的高度为200mm。
目前制作的女儿墙模型为四面墙体的结构，在图片中还有两个房顶，为三面墙体的结构，接着介绍女儿墙的制作方法。
step02 使用［选择］工具选择线，然后按住Ctrl键进行加选，将需要制作墙体结构的3条边线同时选中；选择［偏移复制］工具，按住鼠标左键进行偏移复制，复制出一段距离之后，释放鼠标，然后在［距离］框中输入200， 如图32所示。
图32 偏移复制墙体结构的边线
Note
［偏移复制］工具只能对单一平面或者两个（两个以上）在同一平面内相连的边线进行偏移复制。
step03 使用［推/拉］工具将偏移复制后形成的面向下挤压出一段距离，释放鼠标后，在［距离］框中输入200，制作出三面的女儿墙结构，如图33所示。
这样就将三面的女儿墙结构制作出来了，在建筑中还有一个三面的女儿墙结构，与前面制作方法一样，这里就不再进行赘述了，最终完成的效果如图34所示。
图33 挤出女儿墙结构
图34 女儿墙结构最终效果
至此，整个建筑模型创建完成。
4.最终模型清理
创建完成模型结构之后，还要对模型进行最终的清理操作。

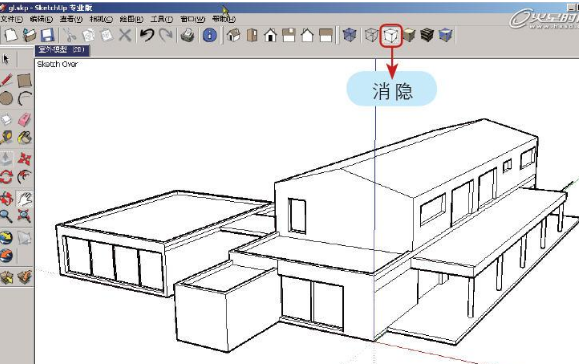

step01 选择菜单［查看］|［面类型］|［消隐］命令或者单击标准工具栏上的［消隐］模式按钮，将视图以消隐的方式显示，如图35所示。
图35 以消隐方式查看视图

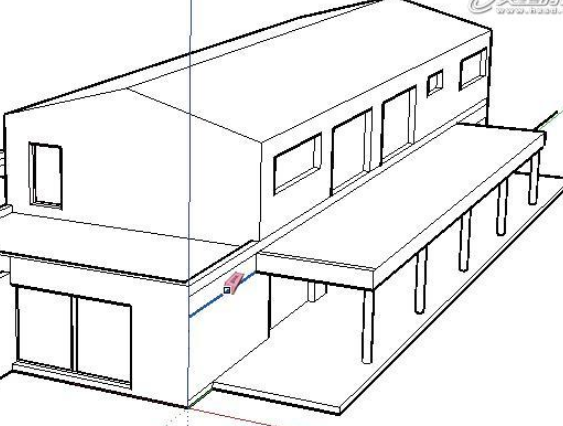

通过消隐显示能够清楚地观察到模型中边线的状态，观察图18-49，由于制作模型的需要，当前有一部分对模型结构没有作用的辅助线出现在模型中，接下来需要将这些没有用的线条删除。
step02 选择左侧大工具栏上的［删除］工具，在视图中无用的辅助线上单击鼠标，即可将线条删除，如图36所示。

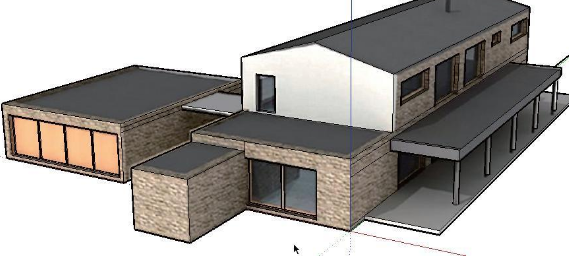

清理完成之后的模型如图37所示。
图36 清除无用的辅助线条
图37 删除无用线条后的建筑结构效果

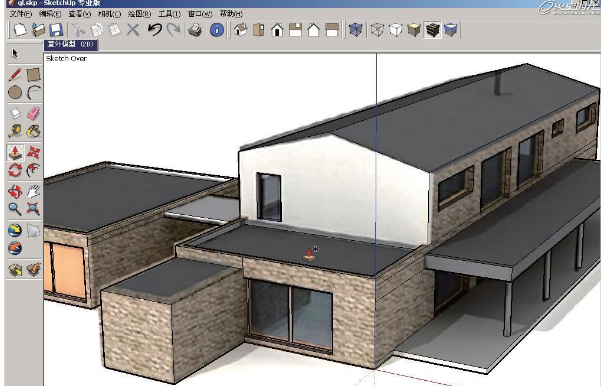

step03 选择菜单［查看］|［面类型］|［贴图］命令或者单击标准工具栏上的［材质贴图］模式按钮，将视图以材质的方式显示，然后选择菜单［查看］|［阴影］命令，打开阴影显示，模型最终效果如图38所示。

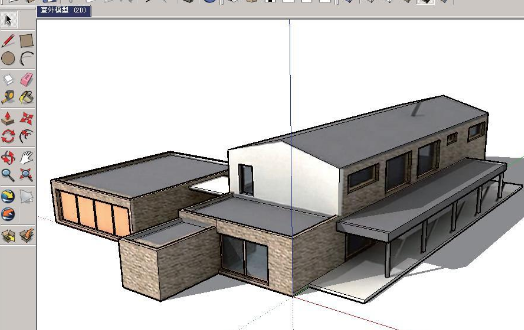

图38 建筑模型最终效果
