空间线投影到平面上的方法:

在3dmax或者CAD以及Sdketchup中常会遇到空间直线无法投影到平面的问题,要是做三维,这将影响底图的质量,困扰我一段时间的问题,我终于找到了一个解决办法,但是还是有点笨拙,写出来,供大家分享:

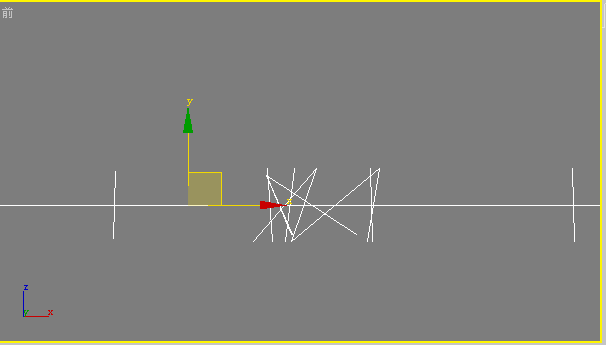

(1)有问题的图如下图所示:


(2)选择并移动(2.png )其中任意一条线,

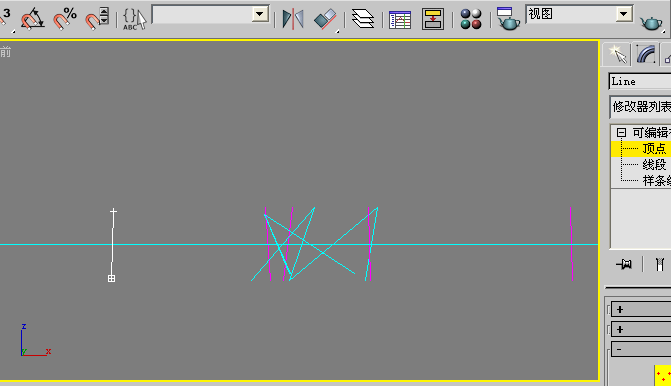

(3)点击“修改”面板,选择“可编辑样条线”的顶点级别,

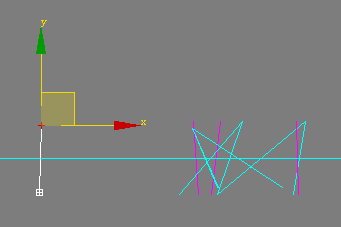

(4)在将要修改(即要投影的)线条上的一个顶点上单击,如图,线条上有一个移动标志,


(5)此时,在下图的Z坐标下输入数值“0”


输入“0”后的图:


回车!

(6),同理,在线条的令一个顶点上也单击,并在Z坐标下输入“0”,这时空间的线条就投影到了平面上了。


(7)选择“文件”菜单,导出你所需要的文件格式即可。
