SketchUp是一个3D建模计算机程序,适用于广泛的绘图和设计应用 - 包括建筑,室内设计,工业和产品设计,景观建筑,土木和机械工程,剧院,电影和视频游戏开发。SketchUp是制作模型最常用的软件。建立建筑模型的时候门窗开洞是必须的,那么如何设置使得门窗可以自动开洞呢?下面我就给大家分享SketchUp设置自动开洞的门窗方法,希望能帮助到有需要的人。
方法/步骤
第1步
打开SketchUp,以2015版为例,其他版本都可以适用。
第2步

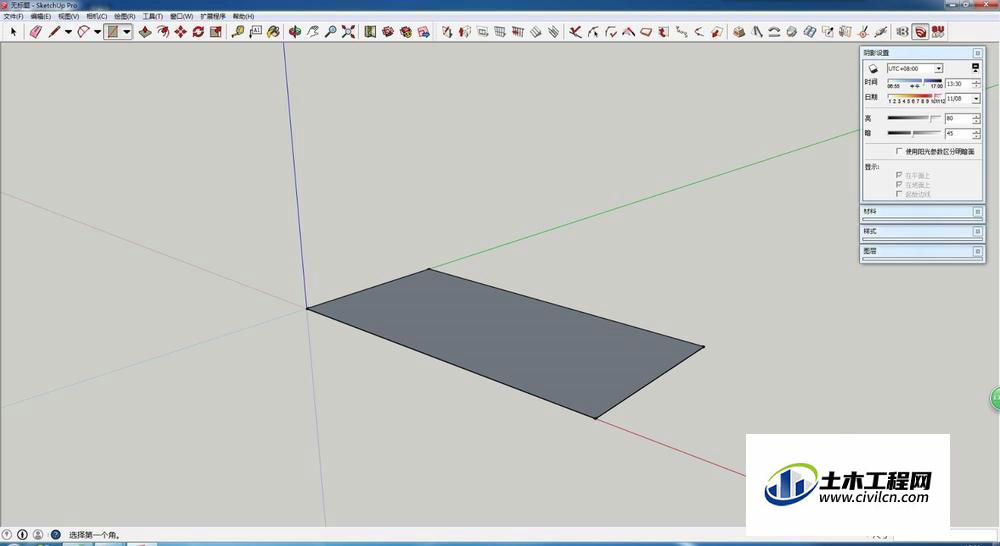

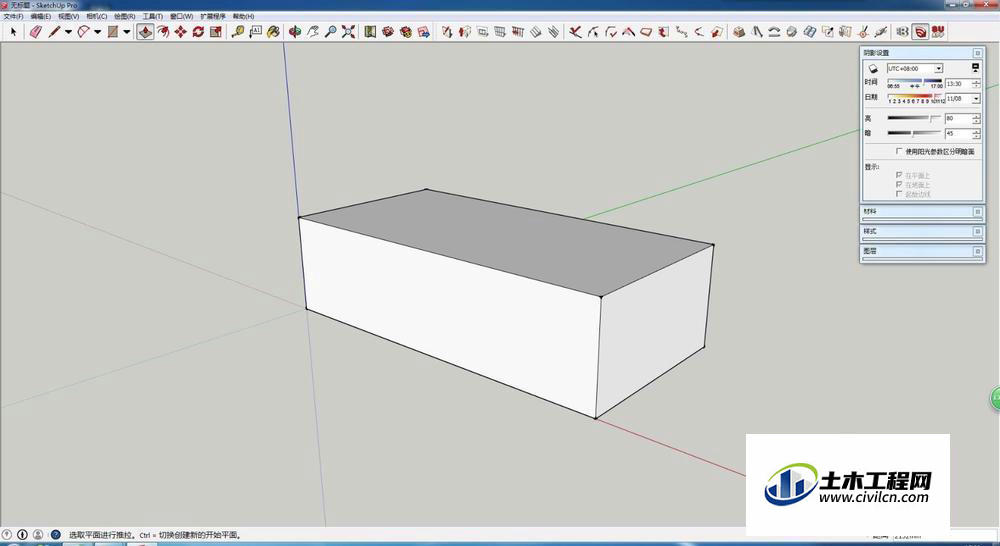

绘制一个平面,并拉伸为体,代表一个建筑空间。
第3步

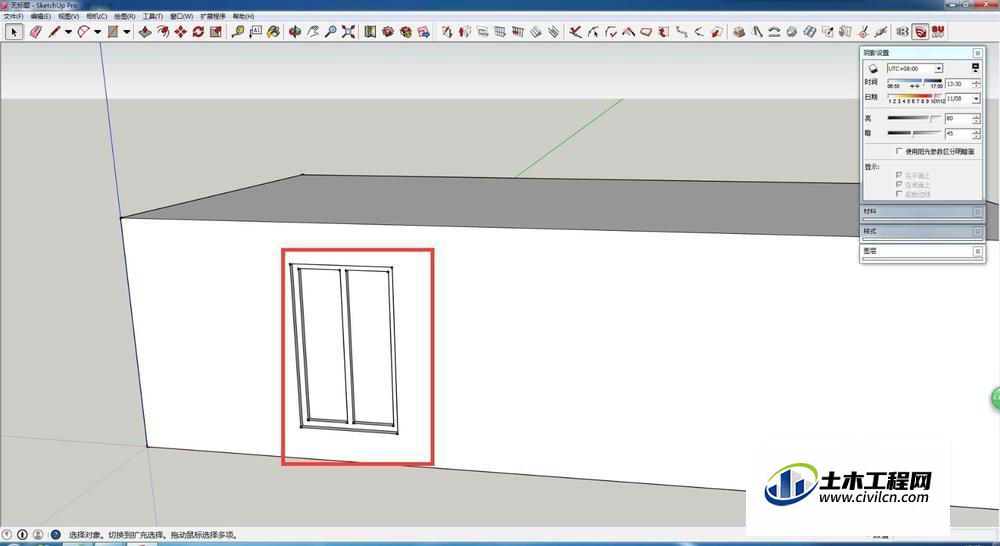

在墙体上绘制窗户的大小,并绘制出详细的样式。
第4步

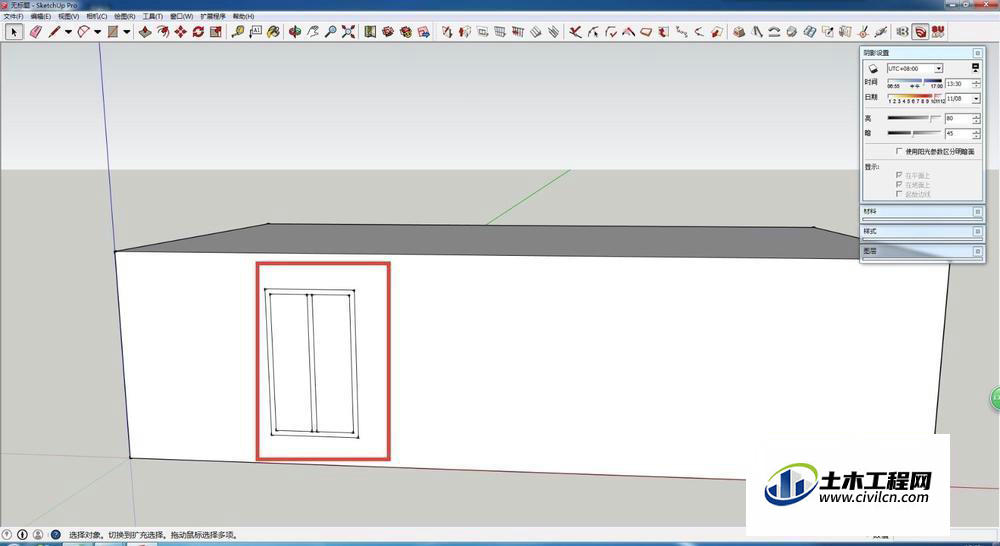

适用拉伸工具,将窗框与玻璃与墙体的进退关系表达清楚。
第5步

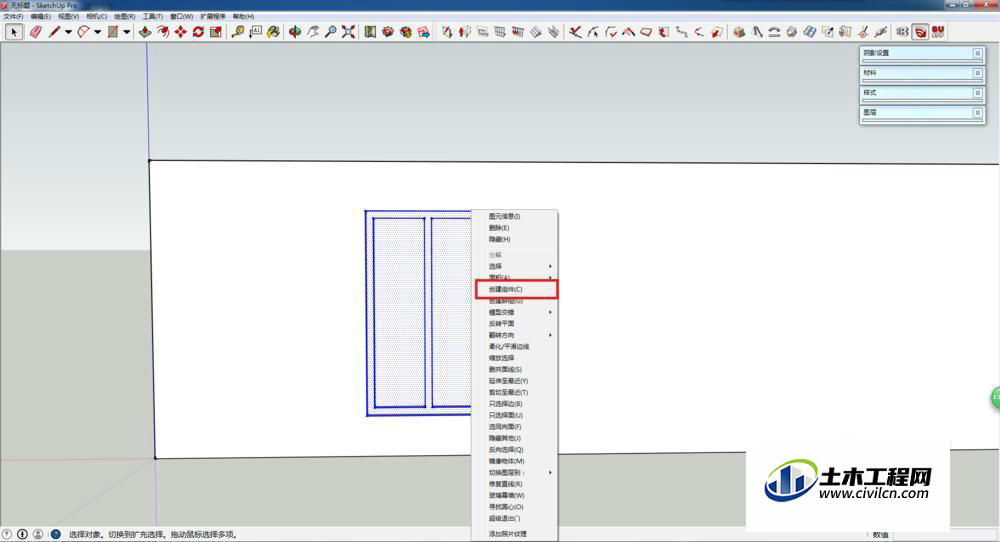

将窗户框选,并点击右键,选择“制作组件”。
第6步

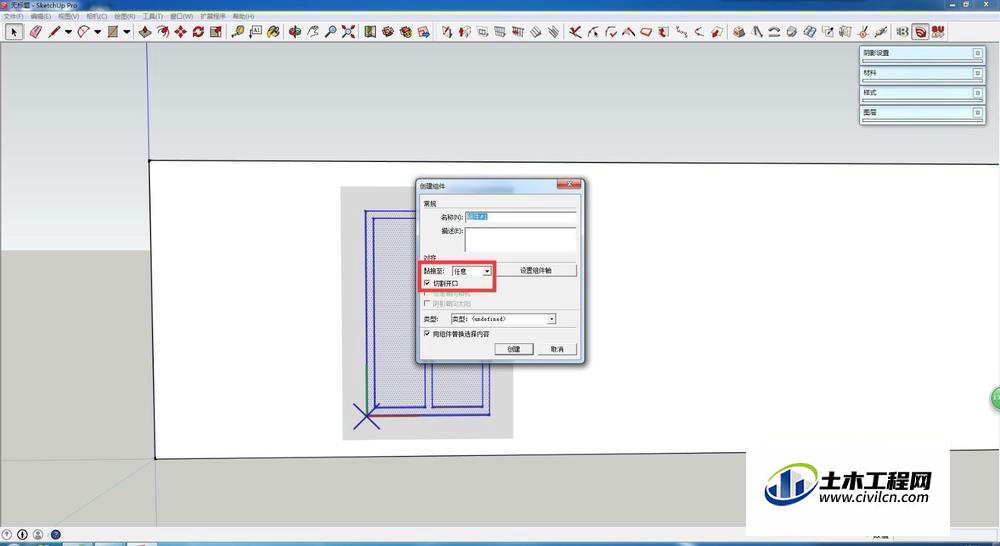

在创建组件选项中选择粘贴至“任意”,并勾选“切割窗口”。坐标轴可设可不设。
第7步

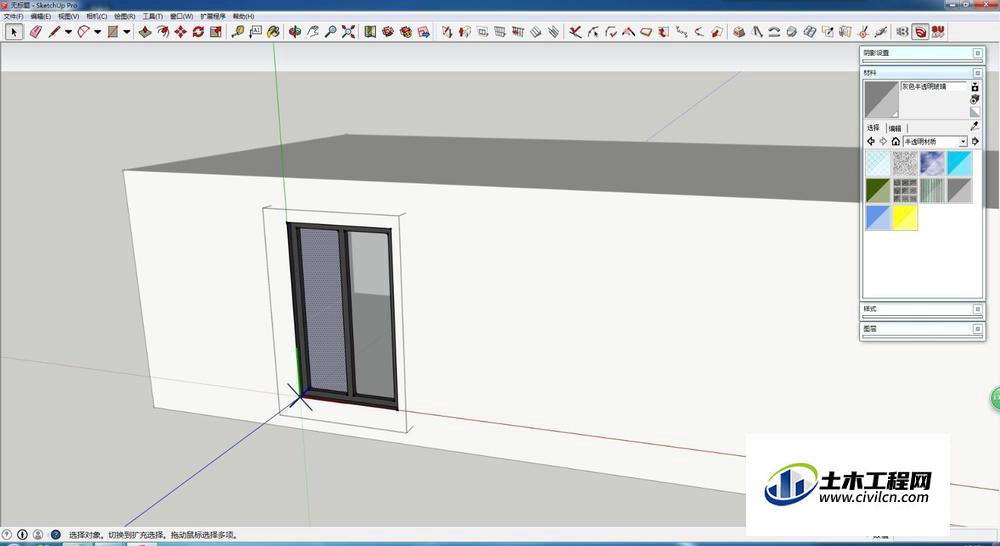

给窗户敷上材质。
第8步

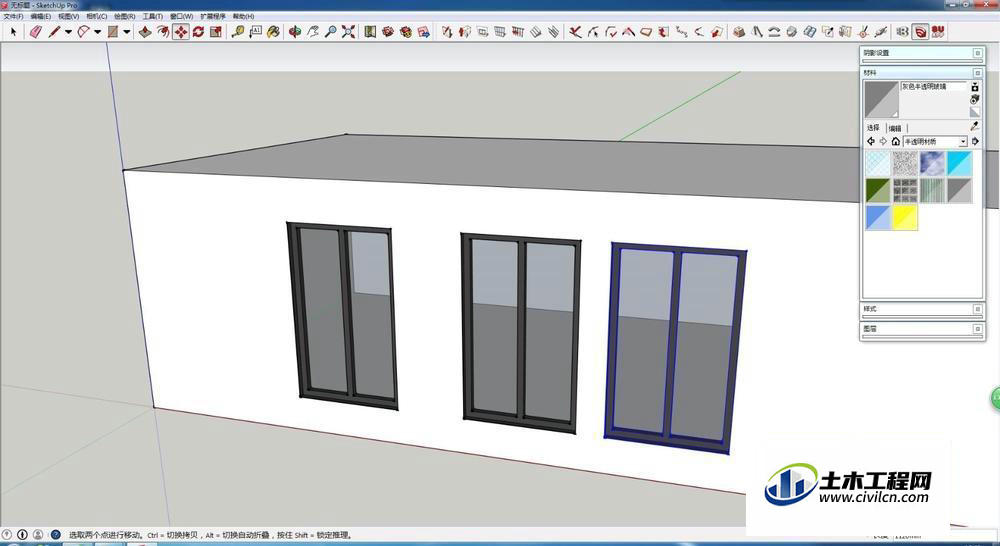

通过复制工具,将窗户复制到任意位置,都可以自动开洞了。
特别提示
制作组件的时候不要选到其他区域的线或面
