SketchUp经常用于制作建筑模型,在建筑中,肯定有门和窗户,此时我们就需要利用SketchUp草图大师的各种工具,在模型中设置门和窗。那么下面就给大家分享一下具体的操作方法,希望本文内容能够帮助到大家。
第1步

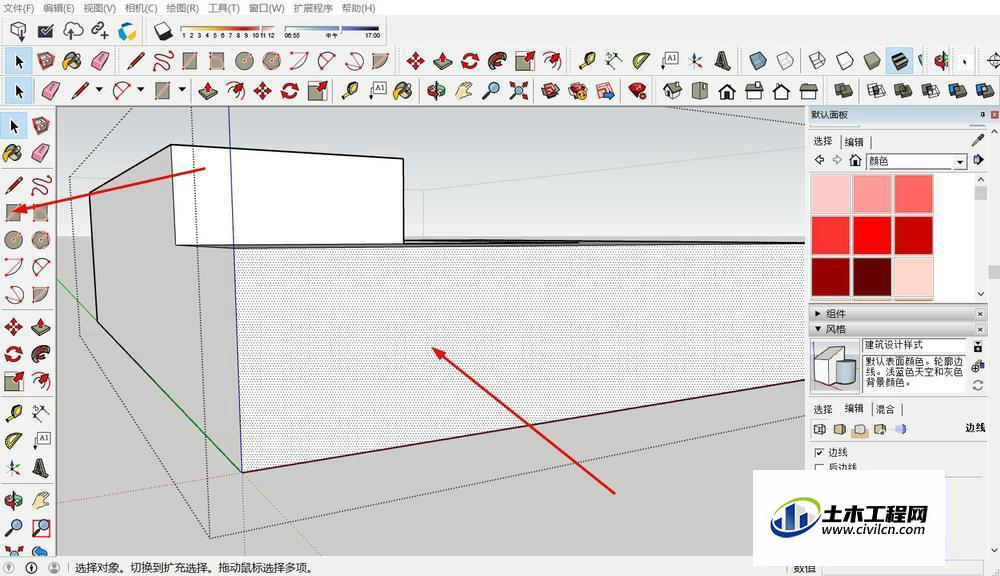

首先,我们使用草图大师开启需要设置门和窗的模型,想要设置门和窗,首先需要有基础的体块模型,然后在左侧工具栏选择矩形工具。
第2步

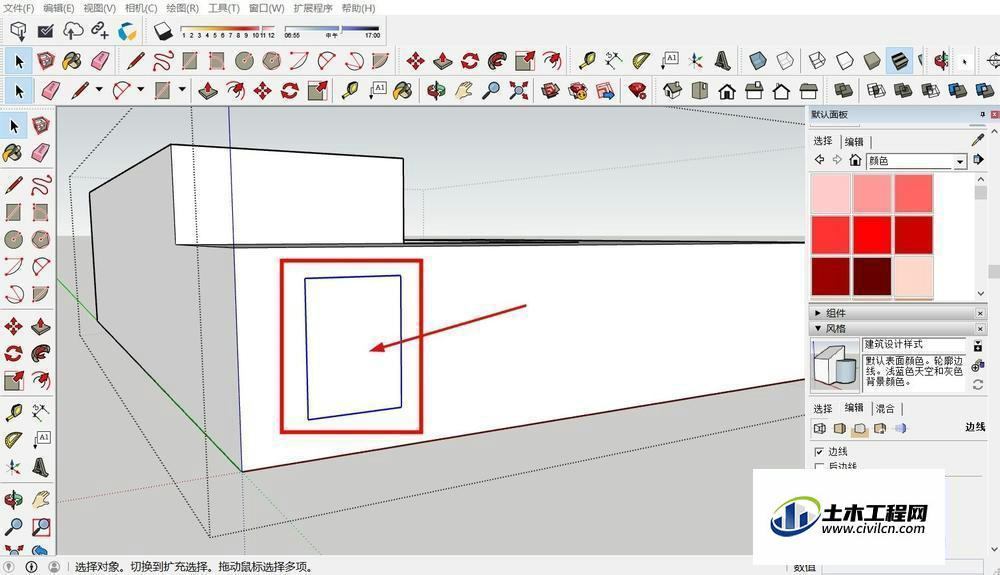

利用矩形工具,绘制窗户的外轮廓线,线条需要绘制到模型的面上,从而可以对模型的面进行开洞,避免材质重叠。
第3步

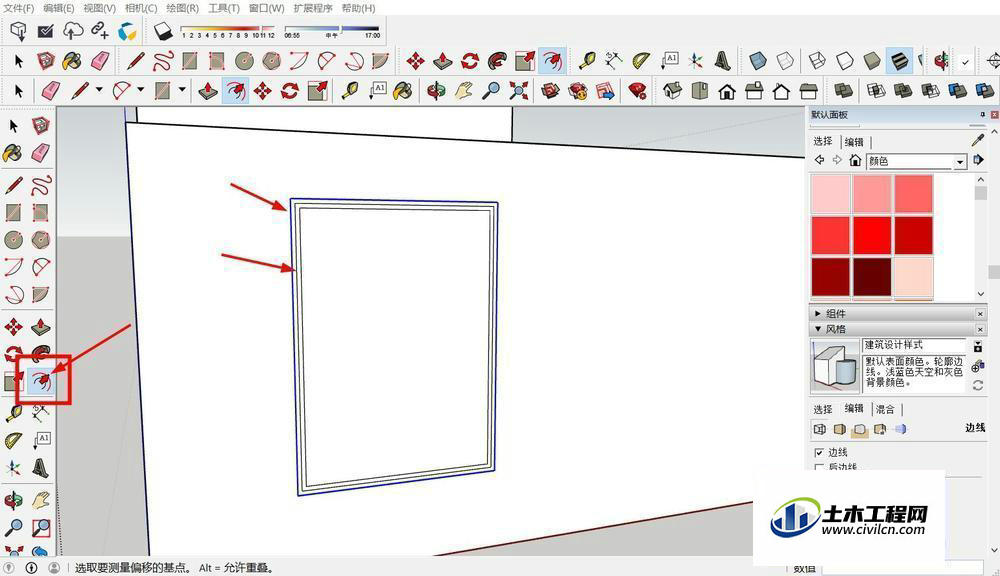

完成窗户的外框设置后,我们只选中窗户的外框线条,在工具栏中选择偏移工具,对窗户外框线条进行偏移,形成窗户的窗框。
第4步

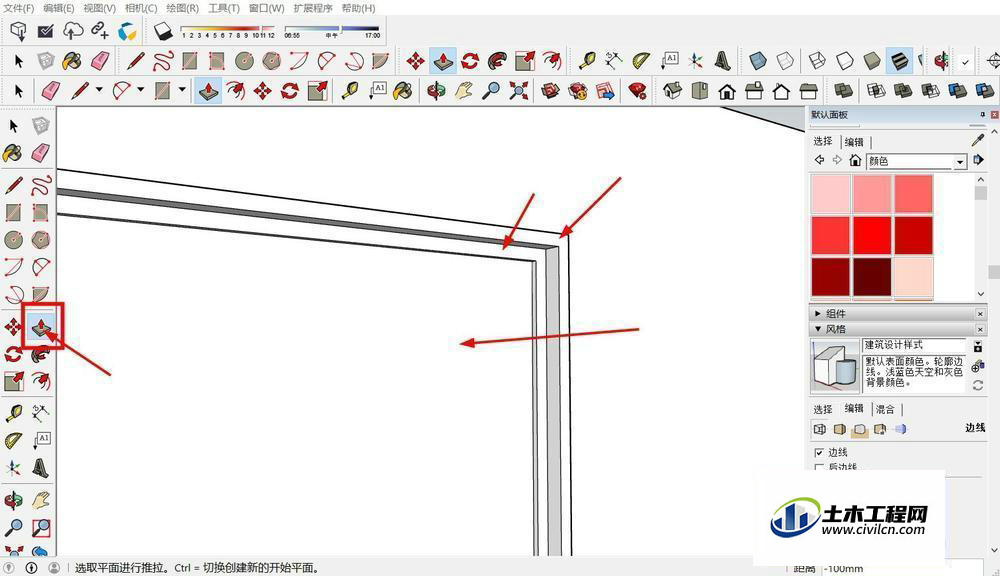

完成窗框的设置后,我们就可以点击拉伸工具,对窗框向外进行拉伸,形成窗台,而玻璃位置向内拉伸,形成立体感的窗户。
第5步

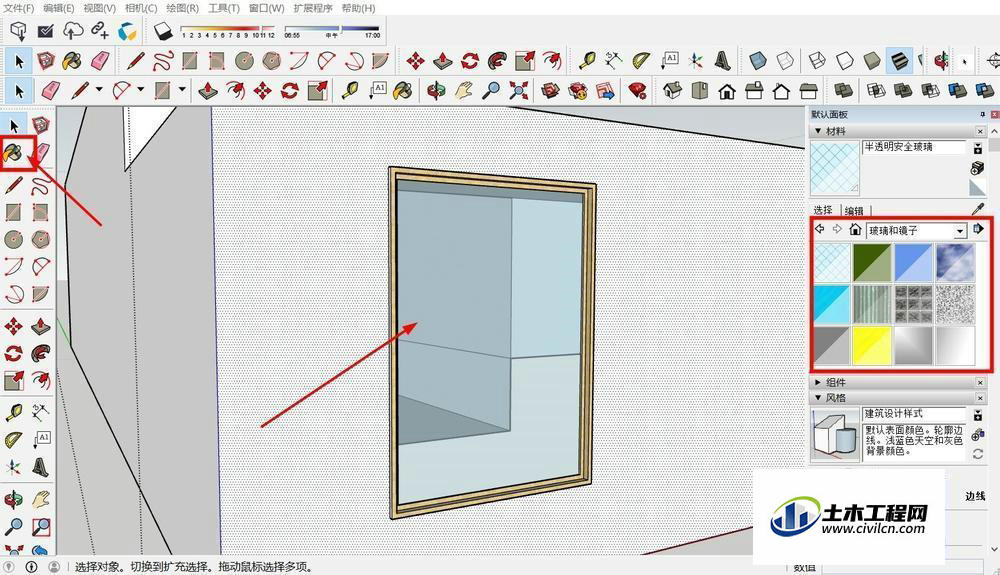

完成后,我们就可以对窗户进行材质的添加,窗框添加对应的木材或者其他材质,玻璃位置添加玻璃材质,即可完成窗户的设置。
草图大师门
第1步

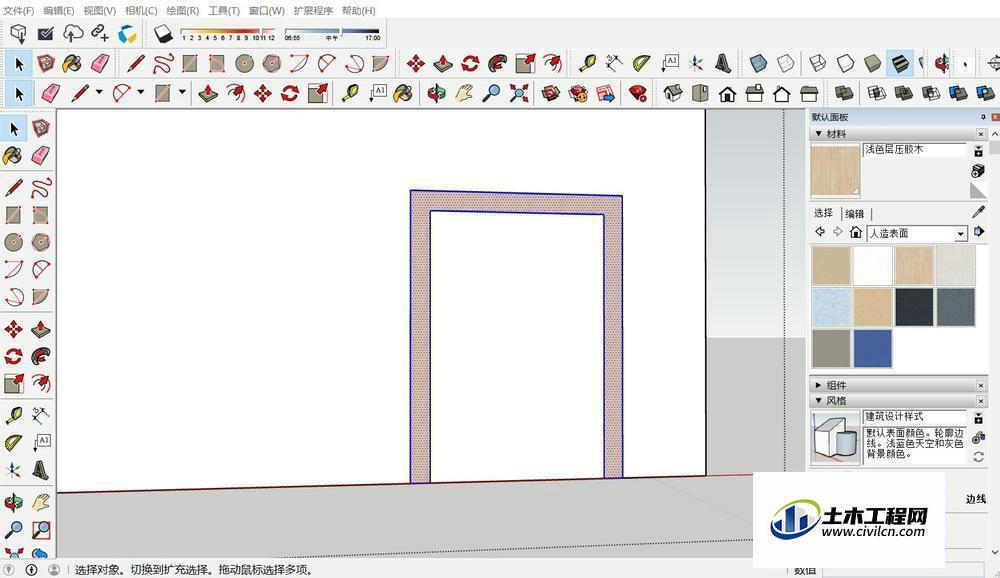

窗户与门在草图大师中是差不多的部件,依旧利用矩形工具和偏移工具绘制出来门的轮廓以及门框的宽度。
第2步

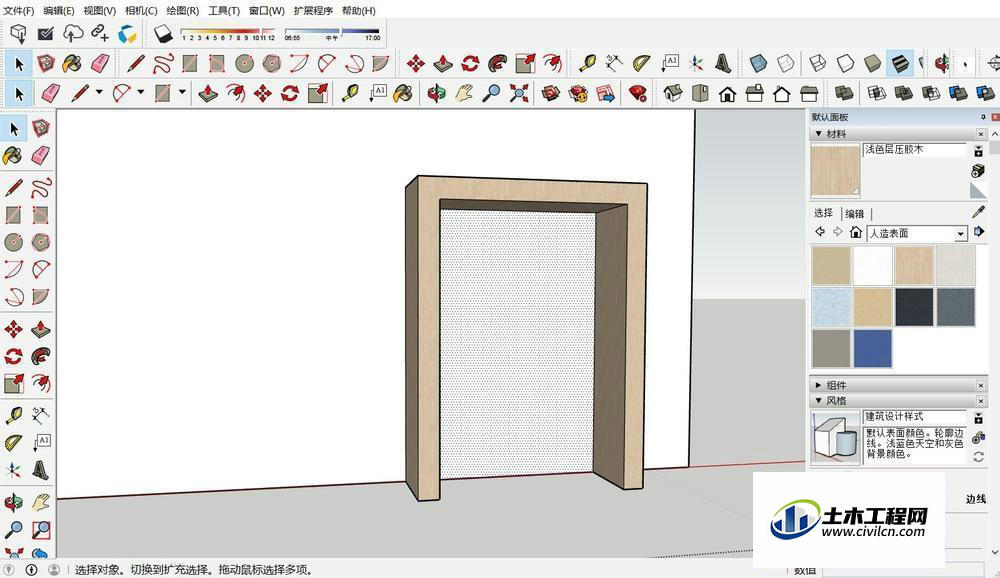

之后利用拉深工具,门框向外拉伸,形成一个入户空间,然后进行材质的填充即可形成具有立体感的门。
第3步

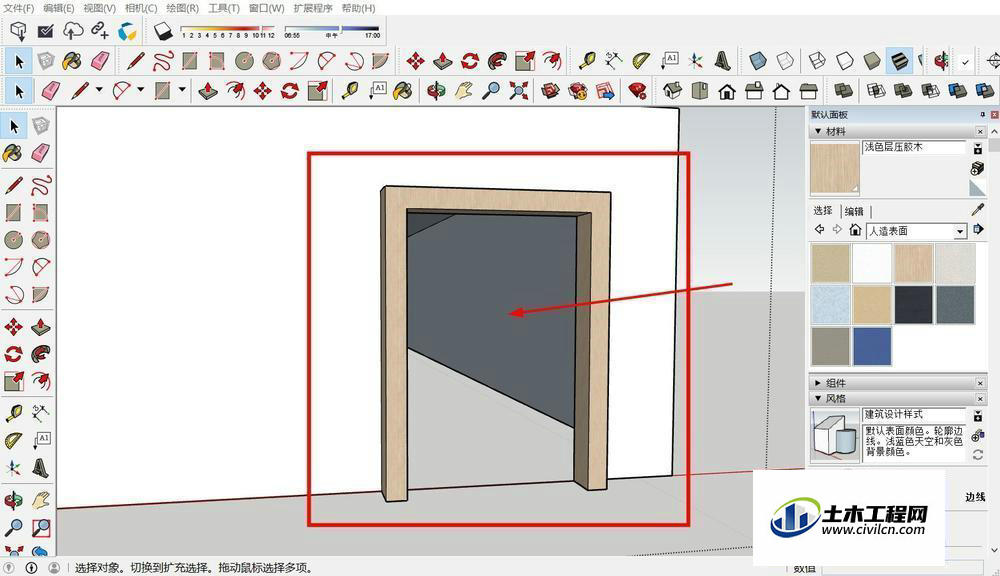

最后将门框内部的面删除,形成开放的入口,这样即可完成门的设置。完成一个门窗的建模后,我们就可以对门窗进行组件复制,直接设置到体块的其他位置。
温馨提示:
以上就是关于“SketchUp如何设置门和窗?”的方法,还不太熟悉的朋友多多练习,关注我们,帮你解决更多难题!
