CAD是一款非常实用的绘图建模软件。软件的应用领域广泛，如建筑、土木工程、电器工程和制造业等，都非常的受欢迎。在绘制建筑工程设计图的时候，我们需要画上一些墙体的线条，那么草图大师导入CAD如何画墙体？本次的教程分享给大家，希望能够帮助到需要的小伙伴们。
方法/步骤
第1步

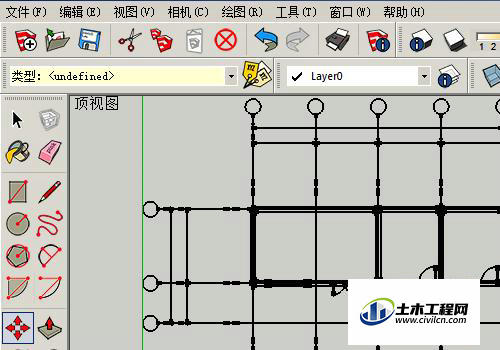

作为演示首先我们打开一个导入CAD图形的文件。在文件中我们可以看到导入的CAD图形是以线条存在的。并且在一个单独的组件里面。
第2步

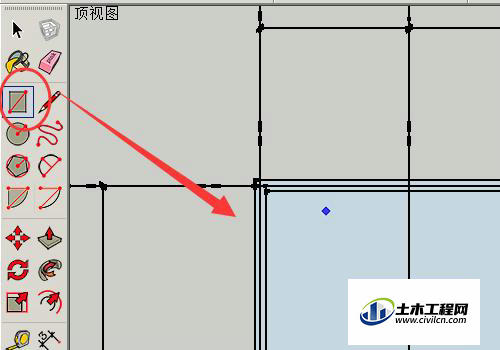

要创建实体首先需要有创建面。根据导入的图形，我们首先用矩形工具来描建筑物的外围。
第3步

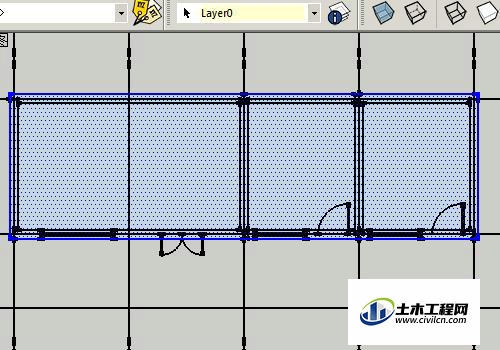

然后我们用框选工具选择我们绘制的矩形面，或者双击矩形面的中间选择。
第4步

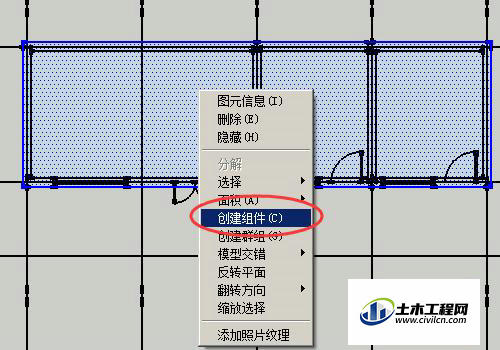

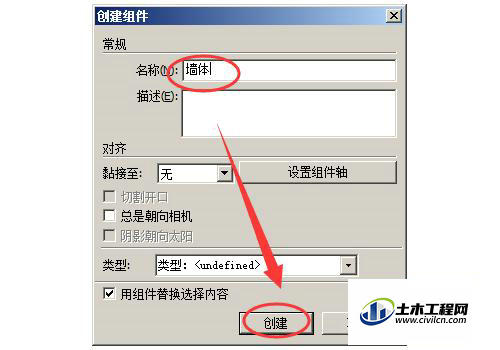

然后我们在选择的图形上点击右键，选择组件。在弹出的创建组件中给我们的组件起义个名称， 然后点击创建。
第5步
我们双击进入刚才创建的组件中，然后用偏移工具偏移我们组件的线条，至墙厚的位置。
第6步

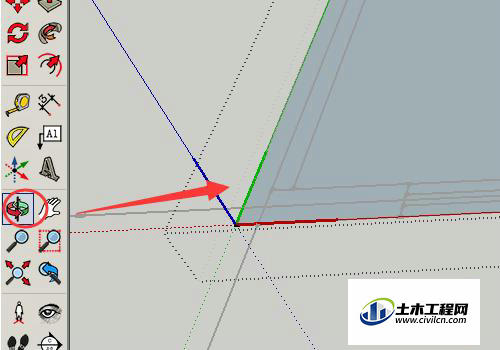

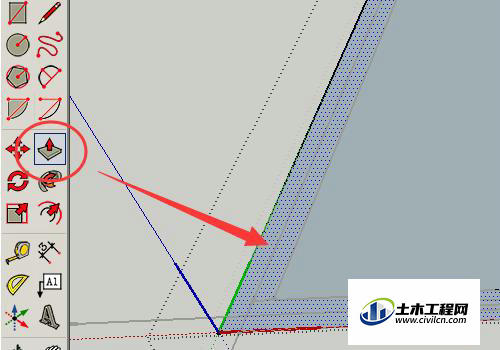

我们用环形观察来调整视图；然后我们点击推拉按钮，点击后在图形中把鼠标放到我们的需要做实体的部位（墙体），看到有阴影的时候点击鼠标左键。
第7步

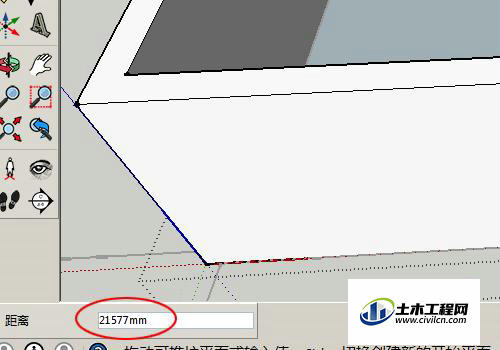

点击后我们拉动鼠标来设置墙体的高度，为了精确确定高度，可以在用键盘直接输入高度数值，然后按回车键确定。
第8步

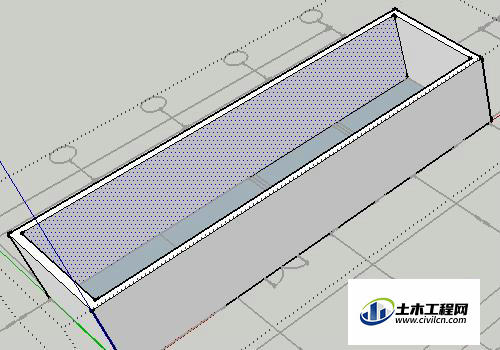

这是根据CAD图纸制作好的墙体实体。
温馨提示：
以上就是关于“SketchUp中导入的CAD怎么创建墙体？”的方法，还不太熟悉的朋友多多练习，关注我们，帮你解决更多难题！
