在很多行业或领域中,通过使用软件进行模型的绘制,其中需要对模型进行面积的测量,那么小编给大家准备了操作的快捷方法,具体见以下图文步骤教程。

方法/步骤

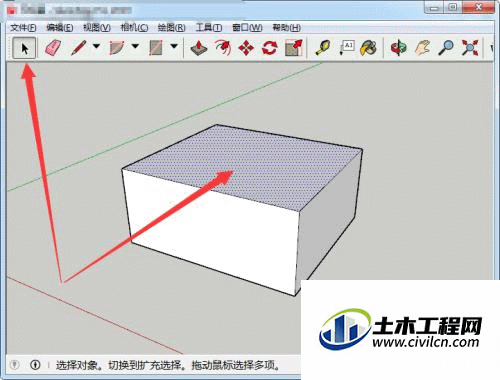

第1步

使用选择工具,点击选择模型需要测量面积的面。

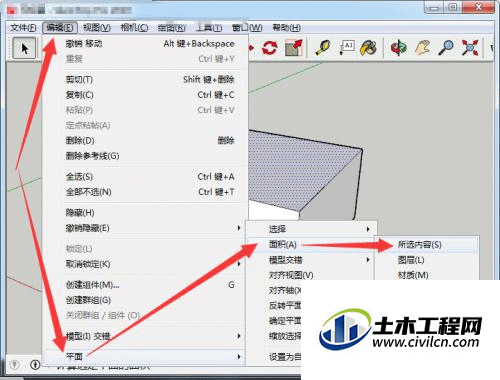

第2步

菜单栏点击编辑-->平面->面积-->所选内容。

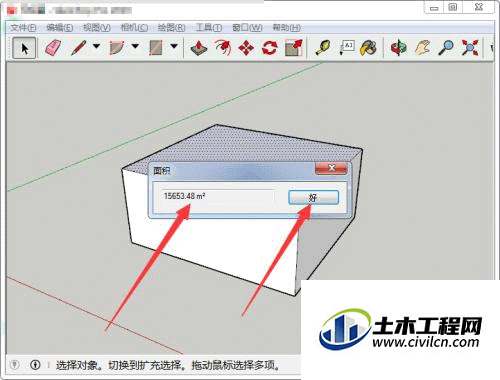

第3步

给出模型当前选择面的面积,查看后点击好。

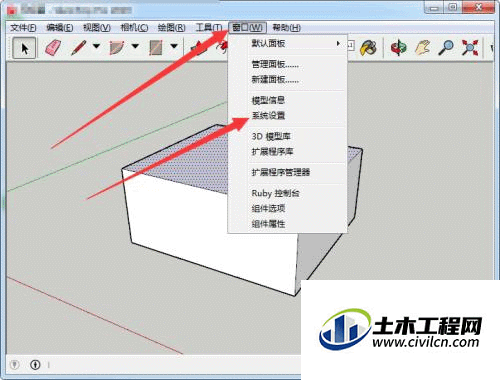

第4步

为了快速测量面积,点击菜单栏窗口选择系统设置。

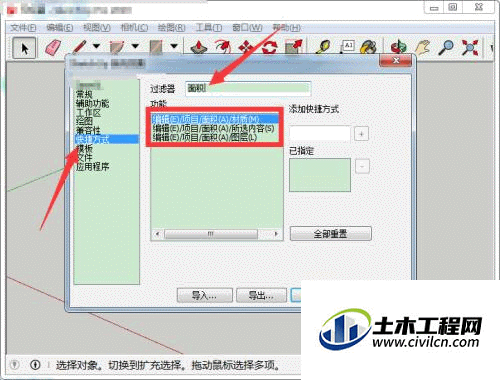

第5步

左侧点击快捷方式,右侧过滤器中输入面积,给出三个选项,以所选内容为例。

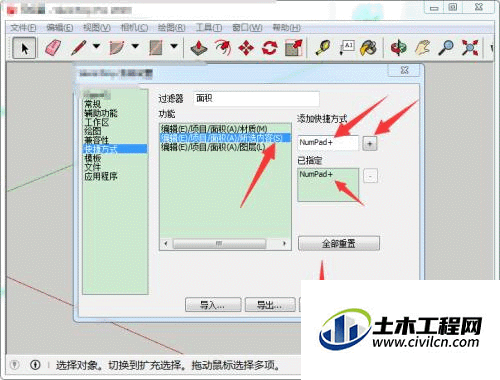

第6步

点击选中所选内容,添加快捷方式框内点击一下,直接按下数字键盘区加号,点击右侧加号添加到已指定,点击好。

提示:快捷键可以自定义指定,方便记住即可。

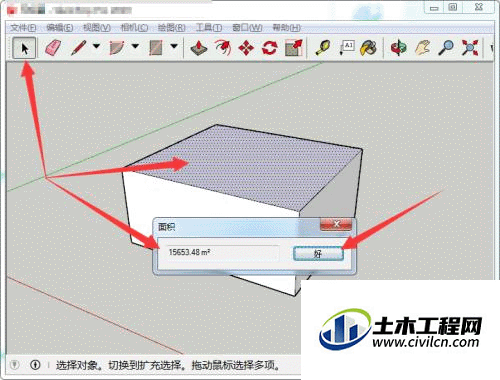

第7步

通过使用选择工具选中模型的面,按下数字键盘区加号,直接给出面积。

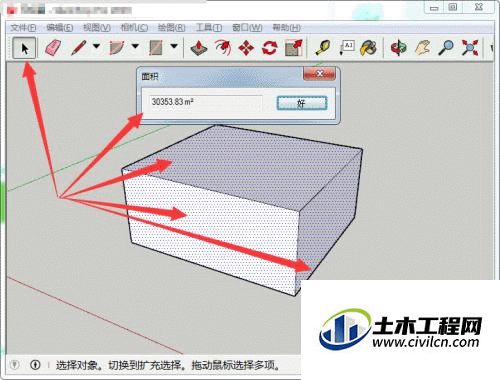

第8步

选择模型的多个面测量面积,可以使用选择工具,先选择第一个面,按下ctrl选择第二个、第三个和更多面,完成多个面的选择后按下数字键盘区加号快速测量面积。
