SketchUp怎样创建曲线与曲面？

Sketchup草图大师是必不可少的一款建模软件，常被应用于建筑物和园林景观领域。一些矩形的创建很多新手都懂了，但是对于曲面和曲线不熟悉，这方便比较难操作，所以今天来介绍SketchUp草图大师怎么创建曲线与曲面的。

方法/步骤

第1步

1、观察分析整体造型

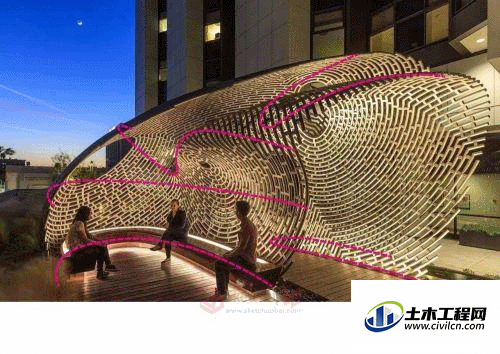

通过对形体观察，使用“Fredo6插件集”中的“曲线放样”（SUAPP编号155）功能应该可以做出来，那接下来就需要对形体分析找到重要的截面结构曲线了，我分析下来该雕塑的结构截面大致如右图红线所画。

第2步

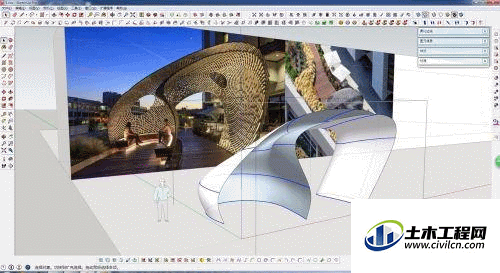

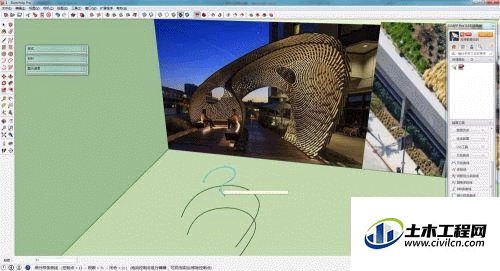

为了让大家更直观的看到截面结构曲线，我们在模型中来看这几条重要的曲线（蓝色线条）的位置，我们的模型造型即将从这几条曲线中放样得来。

注：不熟悉曲线放样功能的同学可能在分析找出截面线时有难度，多用几次理解其用法后就容易了。

第3步

2、绘制截面结构曲线

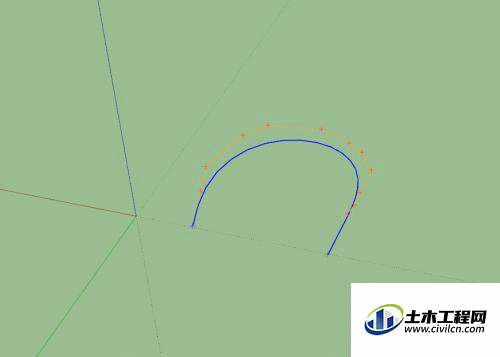

接下来就是在将上述结构曲线绘制出来了，绘制的方法很多，大家可以自由发挥，本次讲解我们选择使用“贝兹曲线”（SUAPP编号96）来进行绘制，先绘制出第一条曲线，如不满意，还可以重新右键编辑贝兹曲线。

第4步

3、继续绘制其他截面结构曲线

第一条曲线调整好后，复制到合适高度并使用缩放工具放大与拉伸作为第二条结构曲线。下面开始做第三条曲线，同样再向上进行复制一条，使用缩放工具缩小后，右键编辑贝兹曲线的形状，调整曲线到如图所示。

第5步

4、完成部分截面结构曲线绘制

同理复制做出其余的结构曲线，没什么难度，必要的时候可以进行一定的缩放、旋转。主要根据空间感摸索，然后摆放出最理想的位置。注：编辑曲线过程中可以使用曲线放样来预览所形成的物体形态。

第6步

要点：①尽量使用第一条绘制的贝兹曲线复制来做后面的截面曲线，以保证每条曲线的段数一致，这样可以保证生成的形体结构线优美，也避免其它不必要的麻烦。②如果生成的形体不够圆滑，可以右键-转换为-固定段数多段线，段数越多生成的形体越圆滑，这里我们设置为66段。

第7步

5、完成整体造型曲面绘制

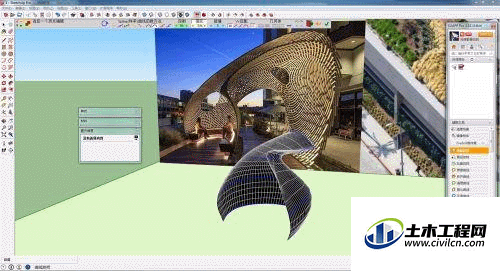

画出7个所有的截面曲线后，全选使用曲线放样即可生成雕塑形体的曲面。注：可以调整段数和插值来修改模型的精细度，根据需求去调整。

第8步

到这里我们解决了第一个关键点，做出了雕塑的造型，我们来看看第二个关键点：表皮纹理如何做呢？

第9步

6、表皮纹理制作的思路

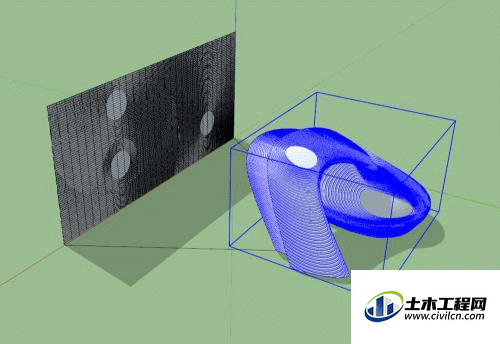

SketchUp一个重要的曲面工具——“曲面流动”（SUAPP编号322）即将登场，在操作之前我们先大概了解下什么是“曲面流动”，“SUAPP插件库”是这么说的：相当于Rhino（犀牛）中的“沿曲面流动”命令，可以使来源几何体群组或组件，根据基准平面为参照，沿目标曲面产生自然的弯曲变形，达到曲面包裹的效果。

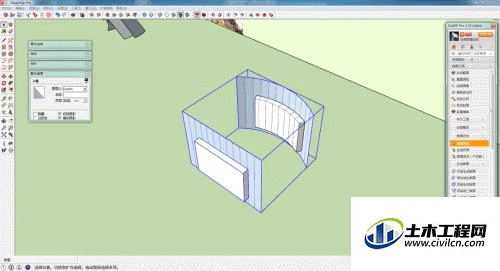

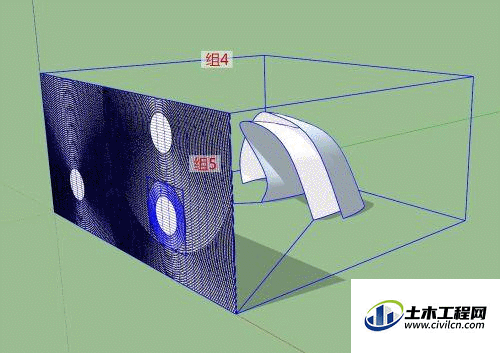

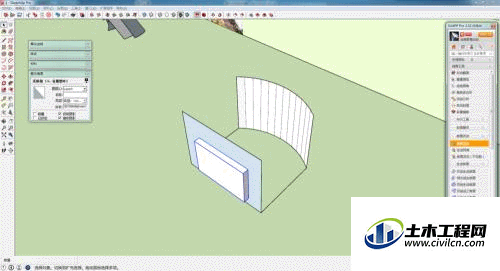

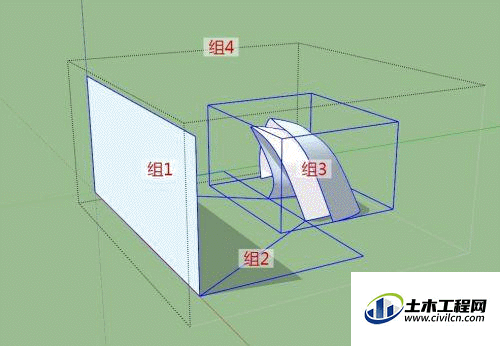

我理解的使用方法：参考面、连接线、目标曲面，分别成组为组1、组2、组3，然后把三者再做成个大组（组4）。把需要扭曲的物体单独成组（组5），注意组5不要嵌套组。选中三合一的大组（组4）和需要扭曲的组（组5）执行曲面流动即可得到目标形体。（下图举例说明）

第10步

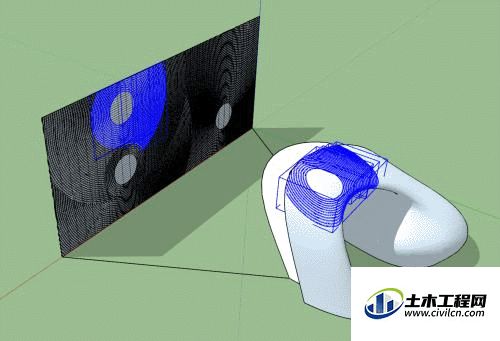

完成效果如图。这里看不懂没关系，下面我们还会进行详细操作讲解。

第11步

7、CAD制作表皮纹理

使用CAD画出大概的纹理图案。长宽是根据生成的曲面延展开所形成的四边形的长宽，取中间值所决定的。注：取中间值是因为曲面本身为不等边四边形，经过曲面流动后矩形图案必然会受到挤压，造成宽窄不一。所以取中间值不会太宽也不会太窄。

第12步

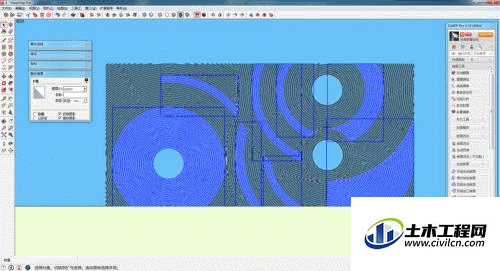

8、表皮纹理简化处理

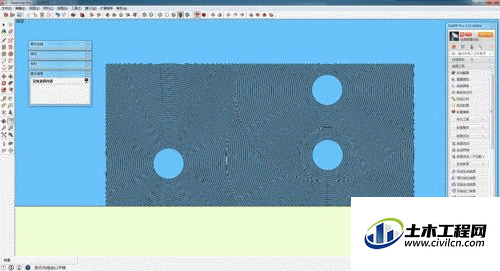

将CAD纹理图导入SketchUp，可使用“Fredo6插件集”中的“简化曲线”（SUAPP编号155）进行简化圆弧段数，然后用“生成面域”（SUAPP编号6）封面，用“批量推拉”（SUAPP编号209）出一定厚度并建组（组5）。注：如果电脑硬件性能一般，可以多分组，曲面流动比较耗机器性能，我这里分了35个组。但注意不要把这35个组再合成一个组了，否则影响后续操作。
