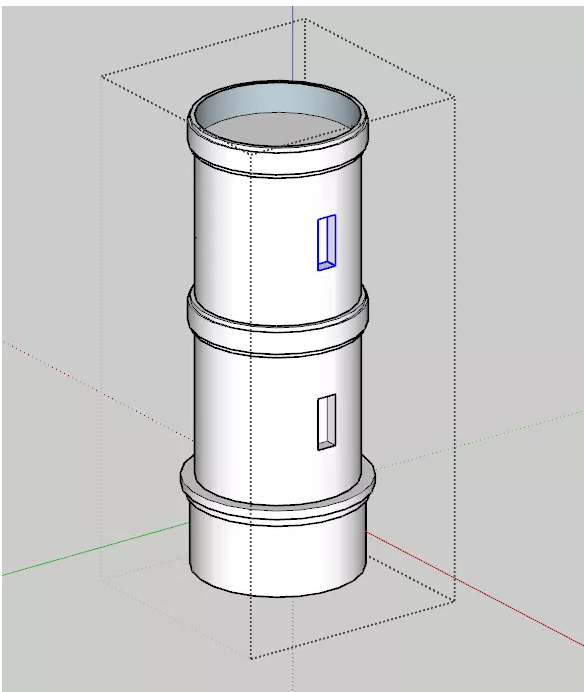

曲面开洞


开启虚显隐藏

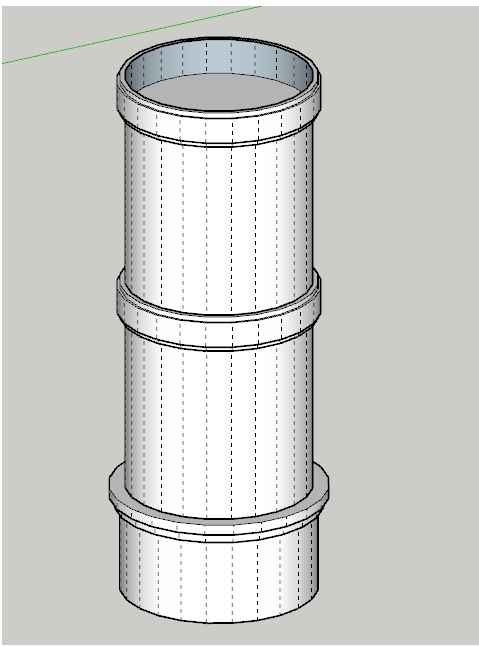

在SU中曲面都是由一个个平面进行拟合的，没有严格意义上的曲面，所以，开洞口可以将虚显隐藏开启，找到这些“子面”在其上进行开洞，是一种比较好的方式。（我的快捷键设置的是F10）


开洞手法

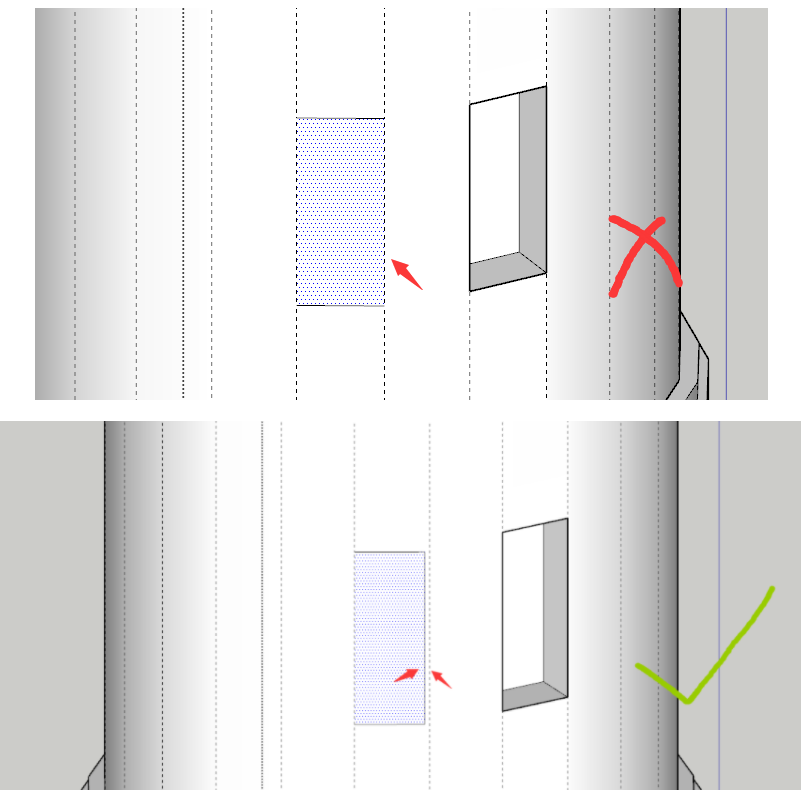

打开虚显隐藏之后，我们就可用常规的开洞手法，在子面上进行开洞处理，这里要注意，在打组之前，绘制的洞口平面两边不能同时和构成子面的线重合，最多只能重合一个边，否则就会经常发生开洞不成功的现象，切记至少有一边要留出点距离。等打组成功之后，在组内进行推拉或移动来进行调整。


完
