cad建筑图纸红需要绘制钢筋配图，该怎么绘制呢？下面我们就来看看cad配筋图的绘制方法。

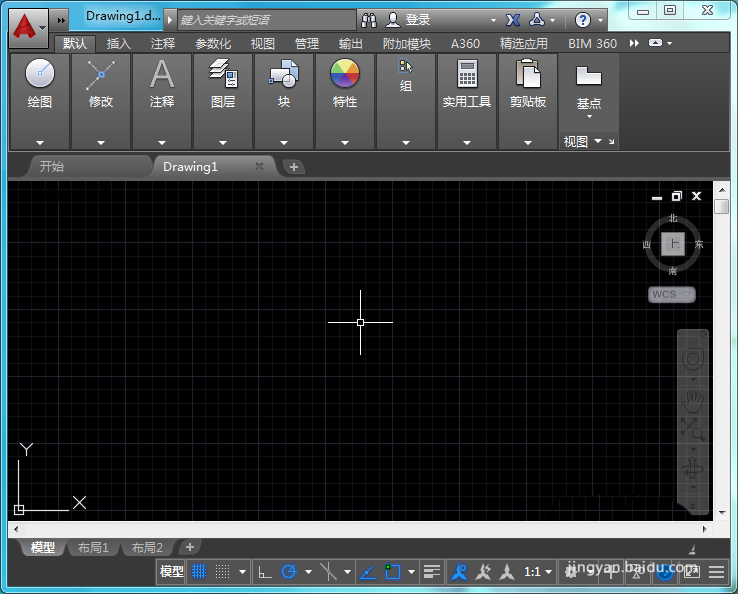

1、打开CAD这款软件，进入CAD的操作界面，如图所示：

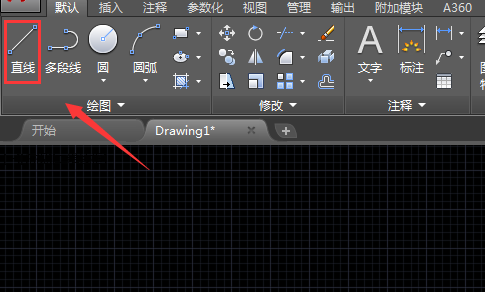

2、在该界面内找到直线命令，如图所示：

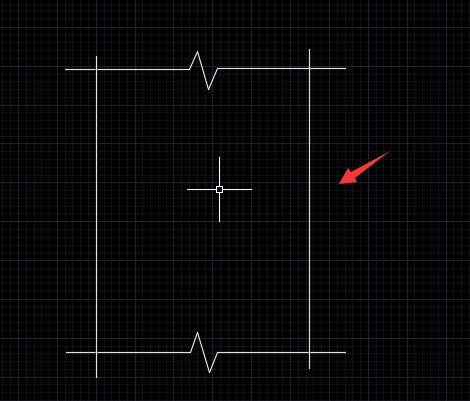

3、使用直线命令绘制出配筋图的外框，如图所示：

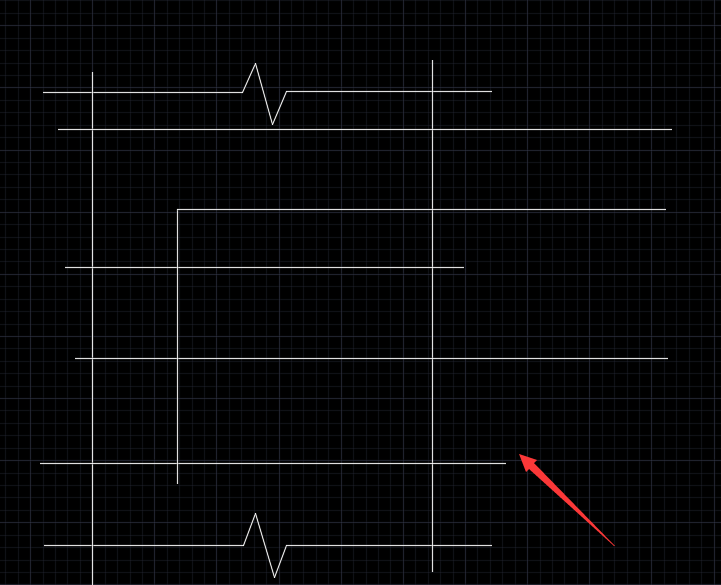

4、在外框的基础上绘制出细节，如图所示：

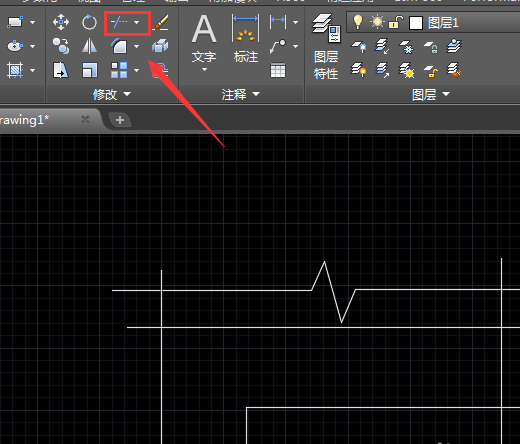

5、再在工具箱内找到修剪命令，如图所示：

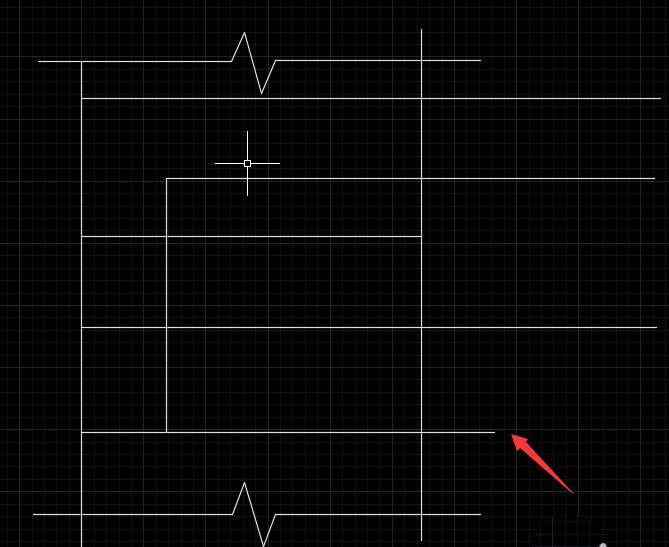

6、使用修剪命令将多余的线修剪掉，如图所示：

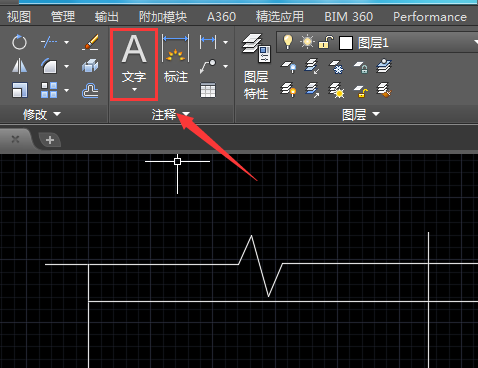

7、在在工具箱内找到文字工具，如图所示：

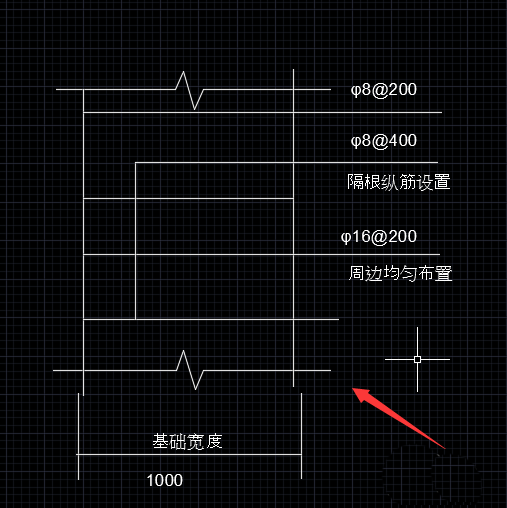

8、使用文字工具在图形上标注出要求，这样我们的配筋图就画好了，如图所示：

以上就是cad配筋图的绘制方法，希望大家喜欢，请继续关注土木工程网。
