CAD2022如何画圆形地漏图形

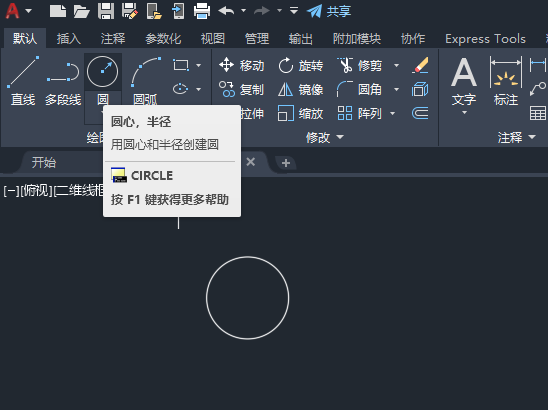

1、打开CAD2022软件，点击圆工具。绘制一个小圆出来。如下图：

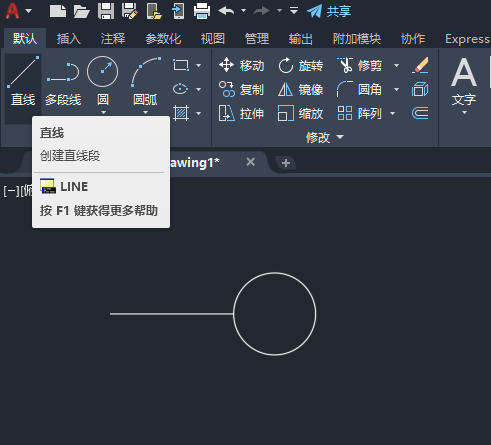

2、点击直线工具，绘制一条直线出来。如下图：

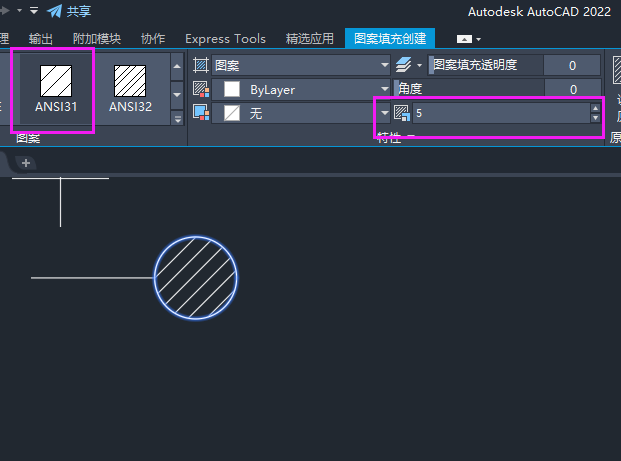

3、然后再点图案填充工具。填充小圆，设置比例为5，效果如下：

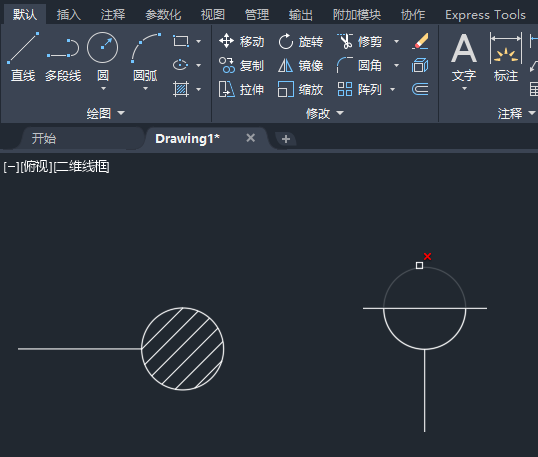

4、然后再绘制一条直线，与一个圆形出来。如下图：

5、同样的方法，再绘制一条直线出来，如下图：

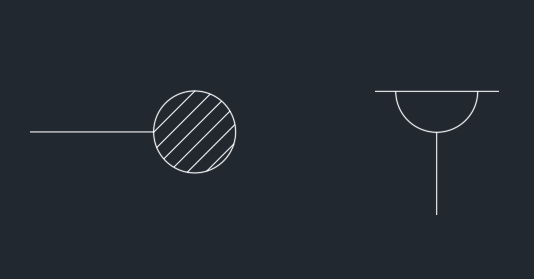

6、然后再使用修剪工具。把不要的部分修剪掉。如下图：

7、这样一个简单的圆形地漏图形画好了。
