33层框剪结构一类高层住宅裙房及地下室工程测量方案 51P

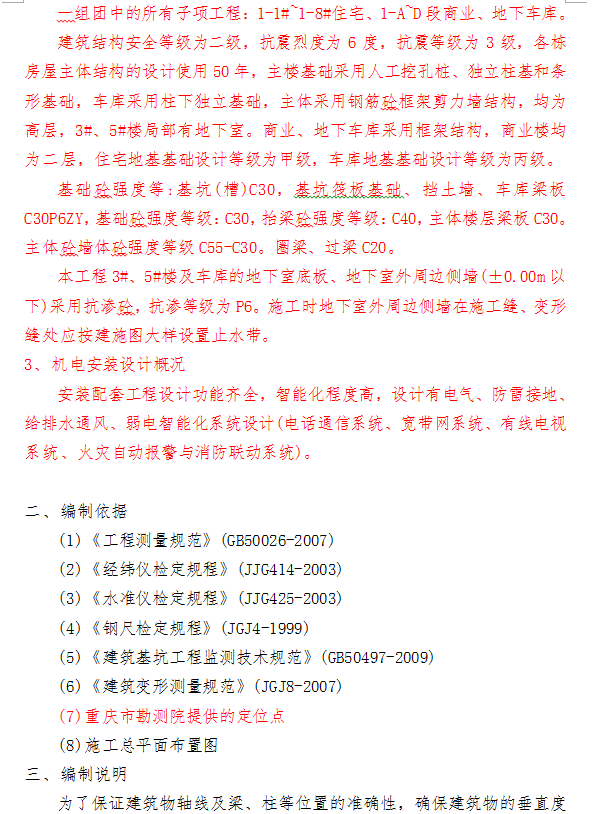

XXX工程位于XXX。一组团建筑面积约18.5万㎡,投资额约3.33亿元。XXX一组团工程由8栋33层一类高层住宅、裙房以及地下车库组成。
一组团中的所有子项工程:1-1#~1-8#住宅、1-A~D段商业、地下车库。
建筑结构安全等级为二级,抗震烈度为6度,抗震等级为3级,各栋房屋主体结构的设计使用50年,主楼基础采用人工挖孔桩、独立柱基和条形基础,车库采用柱下独立基础,主体采用钢筋砼框架剪力墙结构,均为高层,3#、5#楼局部有地下室。商业、地下车库采用框架结构,商业楼均为二层,住宅地基基础设计等级为甲级,车库地基基础设计等级为丙级。
基础砼强度等:基坑(槽)C30,基坑筏板基础、挡土墙、车库梁板C30P6ZY,基础砼强度等级:C30,抬梁砼强度等级:C40,主体楼层梁板C30。主体砼墙体砼强度等级C55-C30。圈梁、过梁C20。
本工程3#、5#楼及车库的地下室底板、地下室外周边侧墙(±0.00m以下)采用抗渗砼,抗渗等级为P6。施工时地下室外周边侧墙在施工缝、变形缝处应按建施图大样设置止水带。

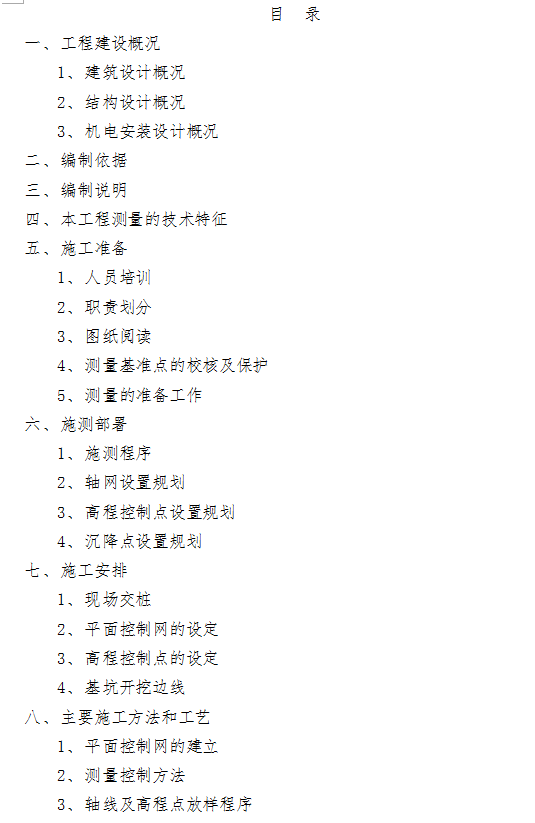

一、工程建设概况

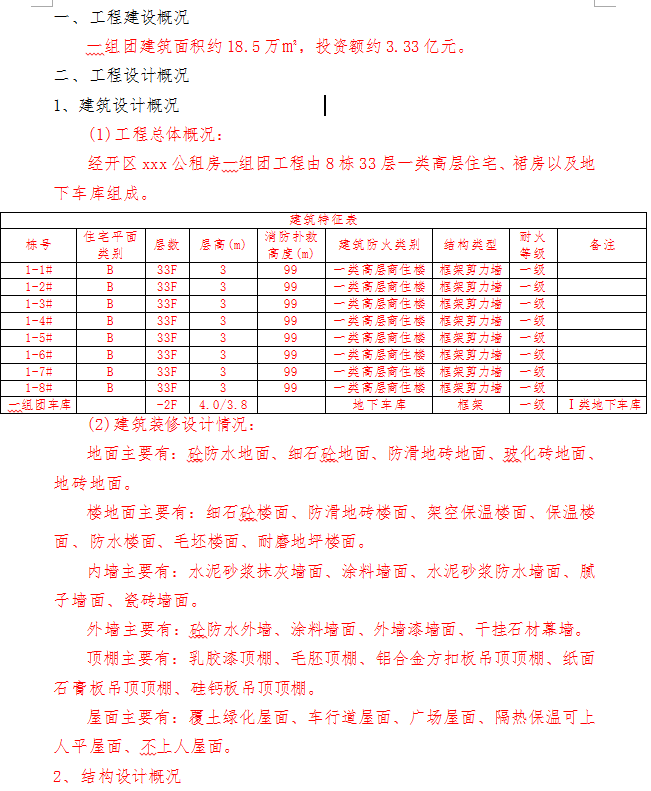

1、建筑设计概况
2、结构设计概况
3、机电安装设计概况
二、编制依据
三、编制说明
四、本工程测量的技术特征
五、施工准备
1、人员培训
2、职责划分
3、图纸阅读
4、测量基准点的校核及保护
5、测量的准备工作
六、施测部署
1、施测程序
2、轴网设置规划
3、高程控制点设置规划
4、沉降点设置规划
......
