32层剪力墙结构住宅楼测量工程施工方案

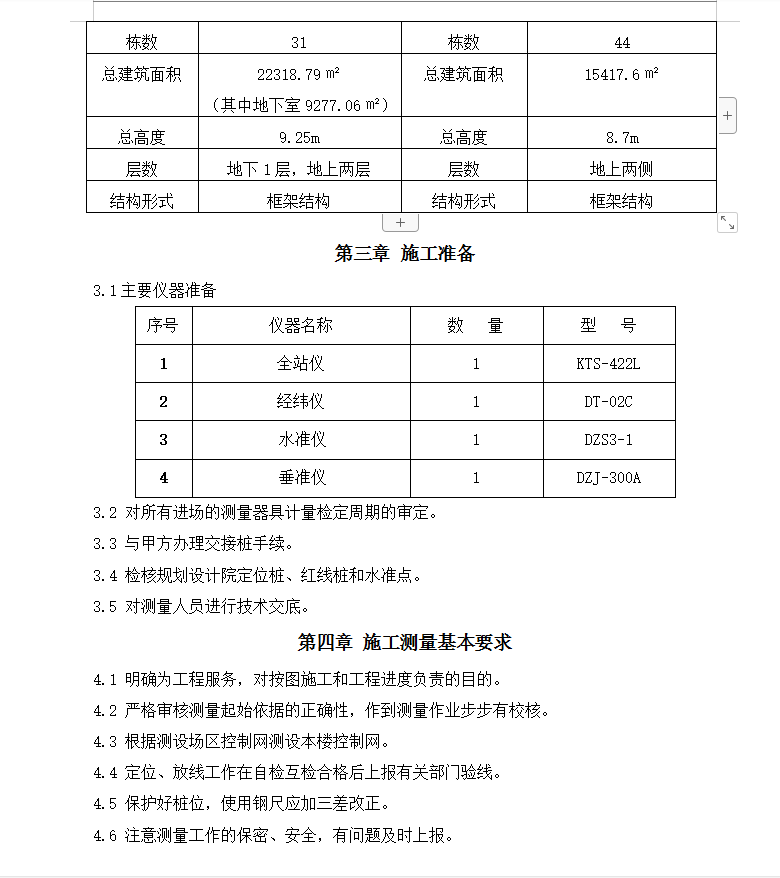

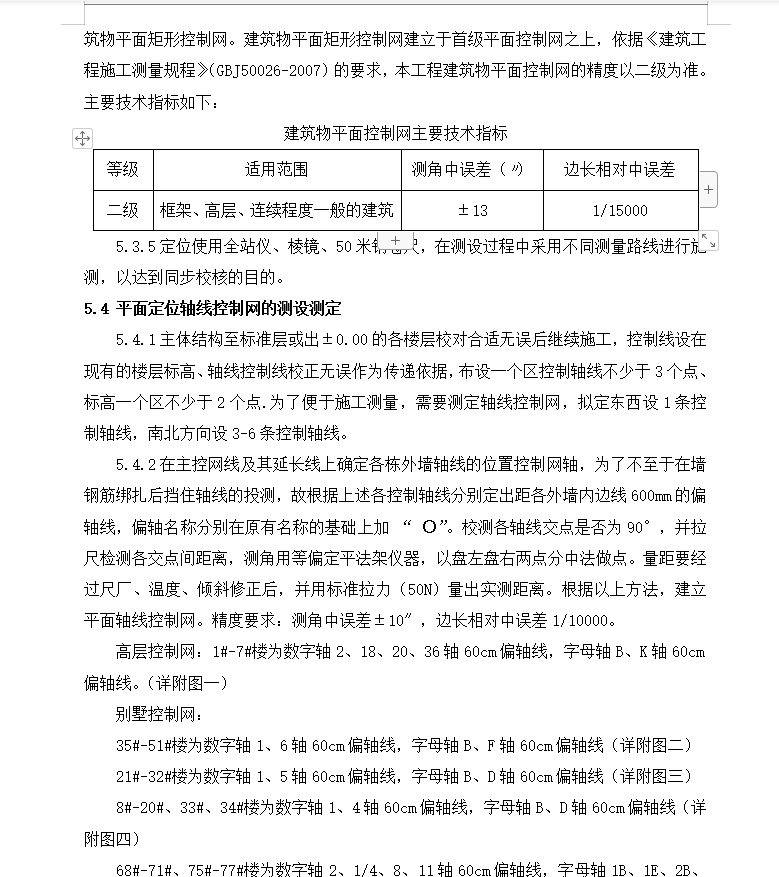

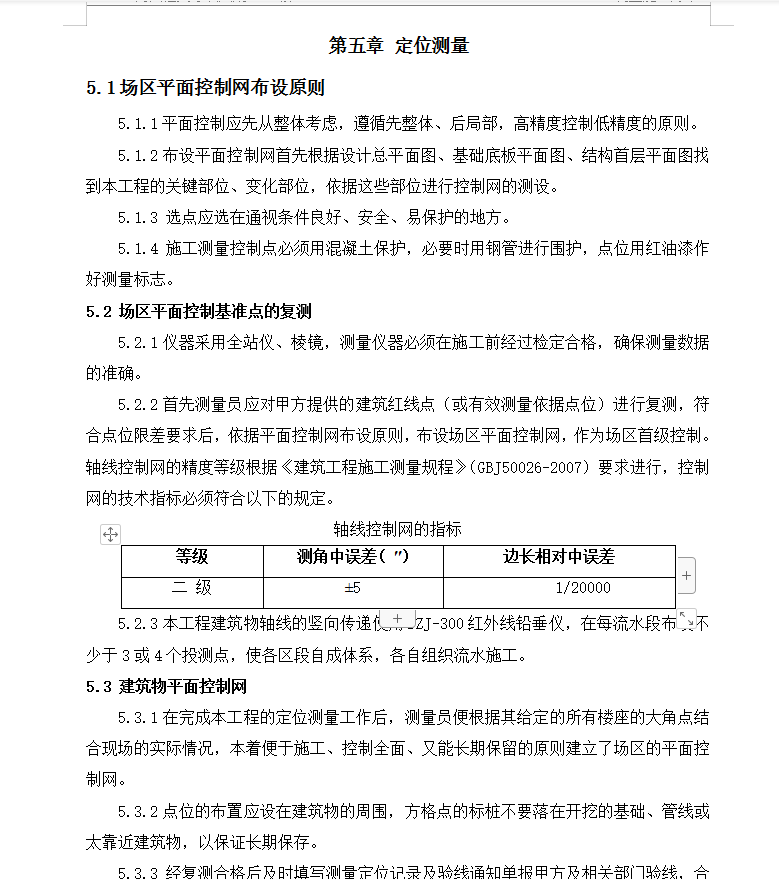

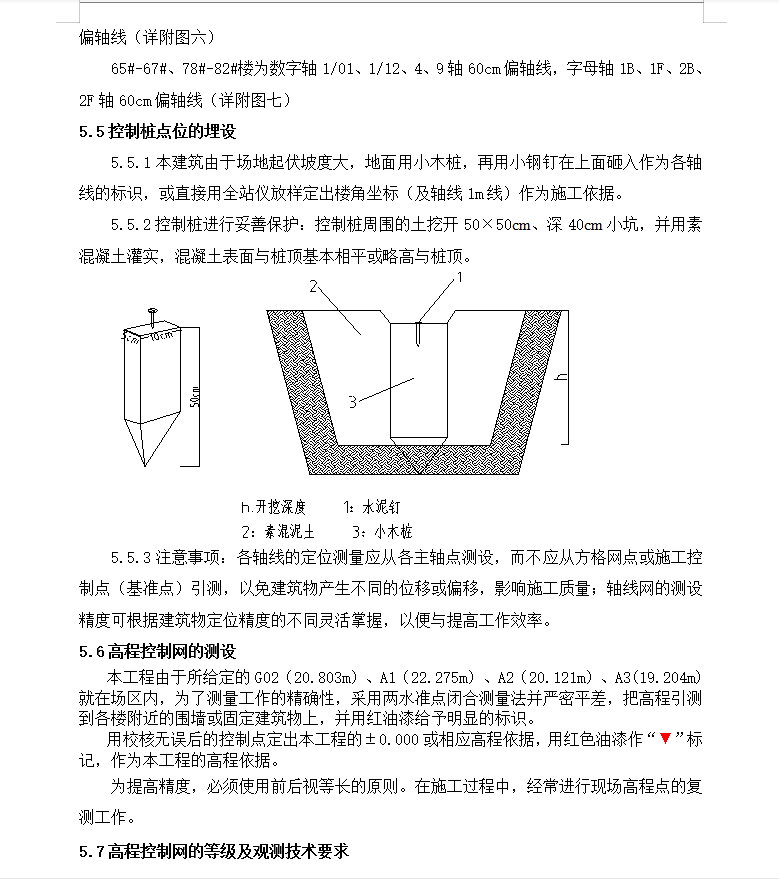

5.4.1主体结构至标准层或出±0.00的各楼层校对合适无误后继续施工,控制线设在现有的楼层标高、轴线控制线校正无误作为传递依据,布设一个区控制轴线不少于3个点、标高一个区不少于2个点.为了便于施工测量,需要测定轴线控制网,拟定东西设1条控制轴线,南北方向设3-6条控制轴线。
5.4.2在主控网线及其延长线上确定各栋外墙轴线的位置控制网轴,为了不至于在墙钢筋绑扎后挡住轴线的投测,故根据上述各控制轴线分别定出距各外墙内边线600mm的偏轴线,偏轴名称分别在原有名称的基础上加 “ ○”。校测各轴线交点是否为90°,并拉尺检测各交点间距离,测角用等偏定平法架仪器,以盘左盘右两点分中法做点。量距要经过尺厂、温度、倾斜修正后,并用标准拉力(50N)量出实测距离。根据以上方法,建立平面轴线控制网。精度要求:测角中误差±10″,边长相对中误差1/10000。
