互感器是一种特殊的变压器,它被广泛应用于供电系统中向测量仪表和继电器的电压线圈或电流线圈供电。
互感器的作用:(1)将一次回路的高电压和大电流变为二次回路标准的低电压和小电流,使测量仪表和保护装置标准化、小型化,并使其结构轻巧、价格便宜,并便于屏内安装。
(2)隔离高压电路。互感器一次侧和二次侧没有电的联系,只有磁的联系。使二次设备与高电压部分隔离,且互感器二次侧均接地,从而保证了设备和人身的安全。

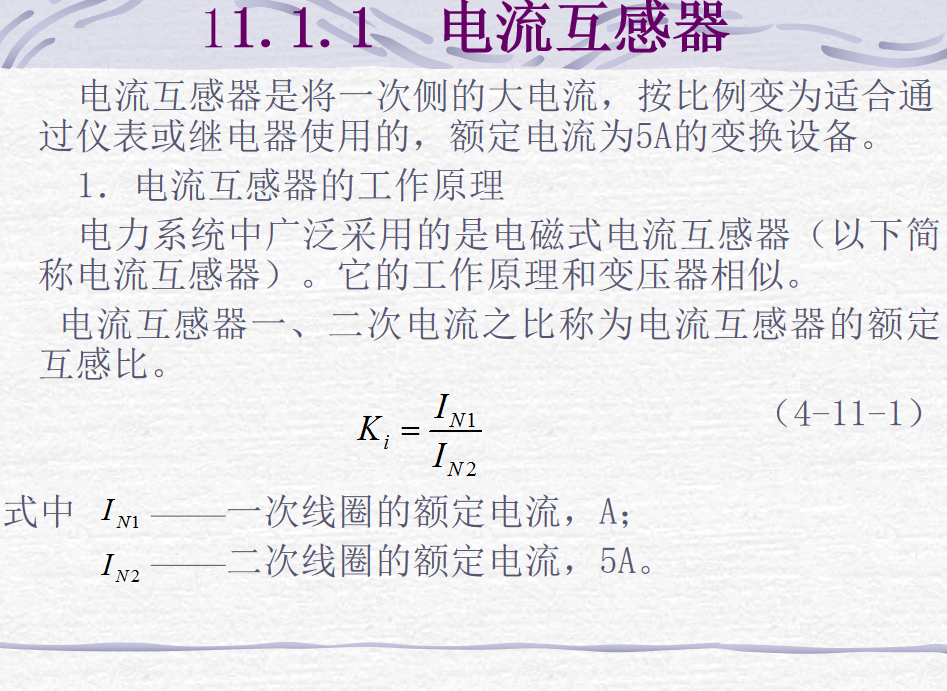

电流互感器是将一次侧的大电流,按比例变为适合通过仪表或继电器使用的,额定电流为5A的变换设备。
电力系统中广泛采用的是电磁式电流互感器(以下简称电流互感器)。它的工作原理和变压器相似。 电流互感器一、二次电流之比称为电流互感器的额定互感比。
电流互感器的特点:1)一次绕组串联在电路中,并且匝数很少;故一次绕组中的电流完全取决于被测电路的负荷电流,而与二次电流大小无关;
2)电流互感器二次绕组所接仪表的电流线圈阻抗很小,所以正常情况下,电流互感器在近于短路的状态下运行。

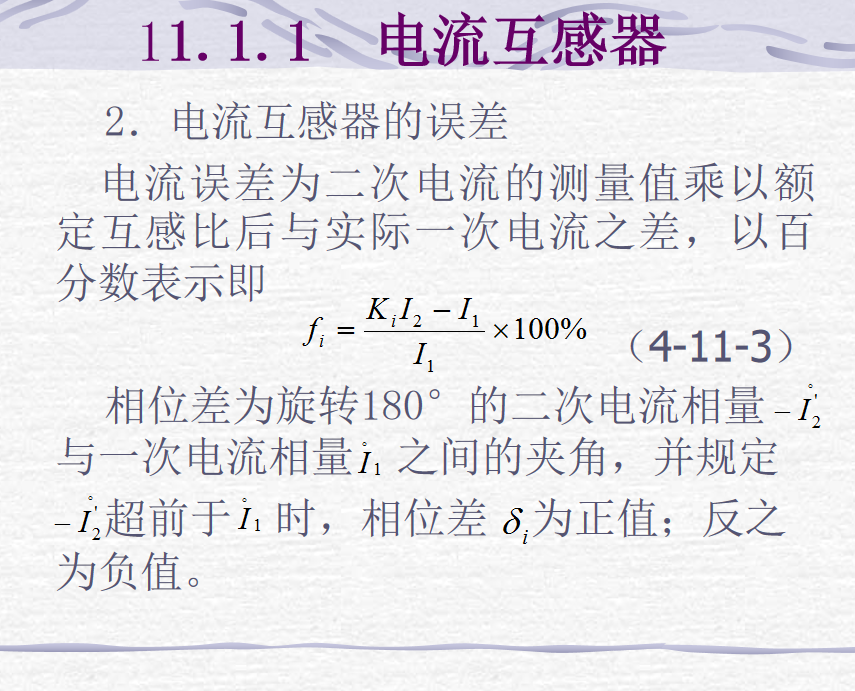

电流误差为二次电流的测量值乘以额定互感比后与实际一次电流之差,以百分数表示。
电流互感器的接线形式指的是电流互感器与测量仪表或保护继电器之间的连接形式。
三相三完全星形接线可以准确反映三相中每一相的真实电流。该接线方式应用在大电流接地系统中,保护线路的三相短路、两相短路和单相接地短路。
两相两继电器不完全星形接线可以准确反映两相的真实电流。该接线方式应用在6~10kV中性点不接地的小电流接地系统中,保护线路的三相短路、两相短路。
