建筑电气识图基础教程课件 143P

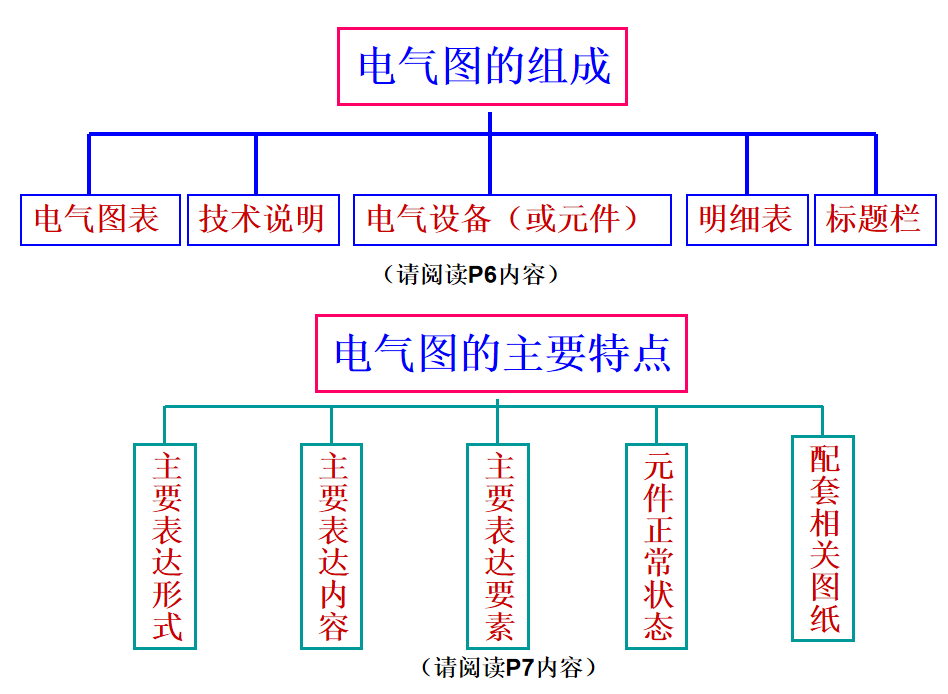

电气图的组成:电气图表、技术说明、电气设备(或元件)、明细表、标题栏。

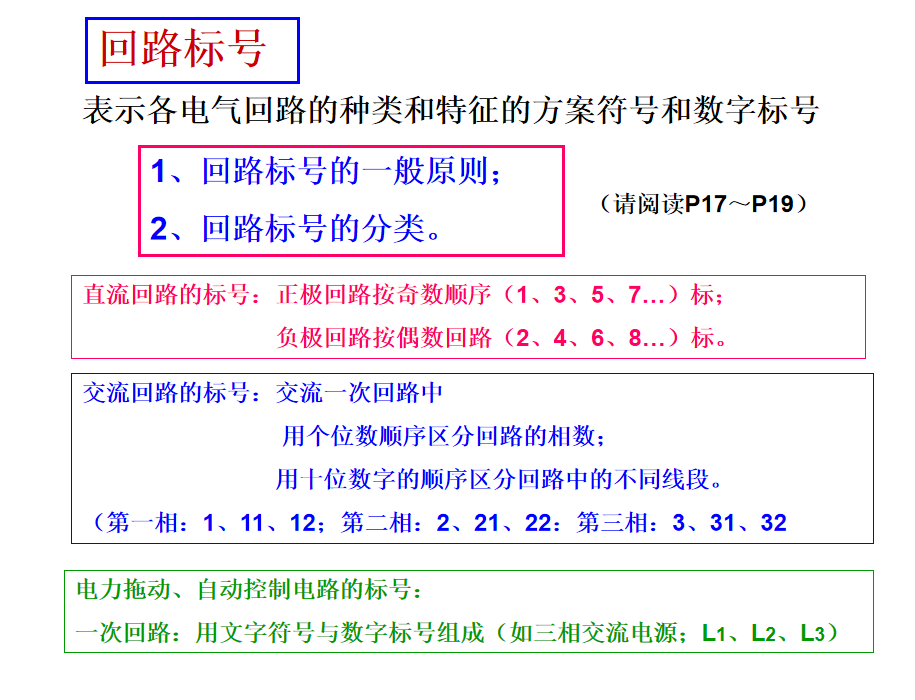

直流回路的标号:正极回路按奇数顺序(1、3、5、7…)标;负极回路按偶数回路(2、4、6、8…)标。
交流回路的标号:交流一次回路中
用个位数顺序区分回路的相数;用十位数字的顺序区分回路中的不同线段。
(第一相:1、11、12;第二相:2、21、22:第三相:3、31、32
电力拖动、自动控制电路的标号:
一次回路:用文字符号与数字标号组成(如三相交流电源;L1、L2、L3)

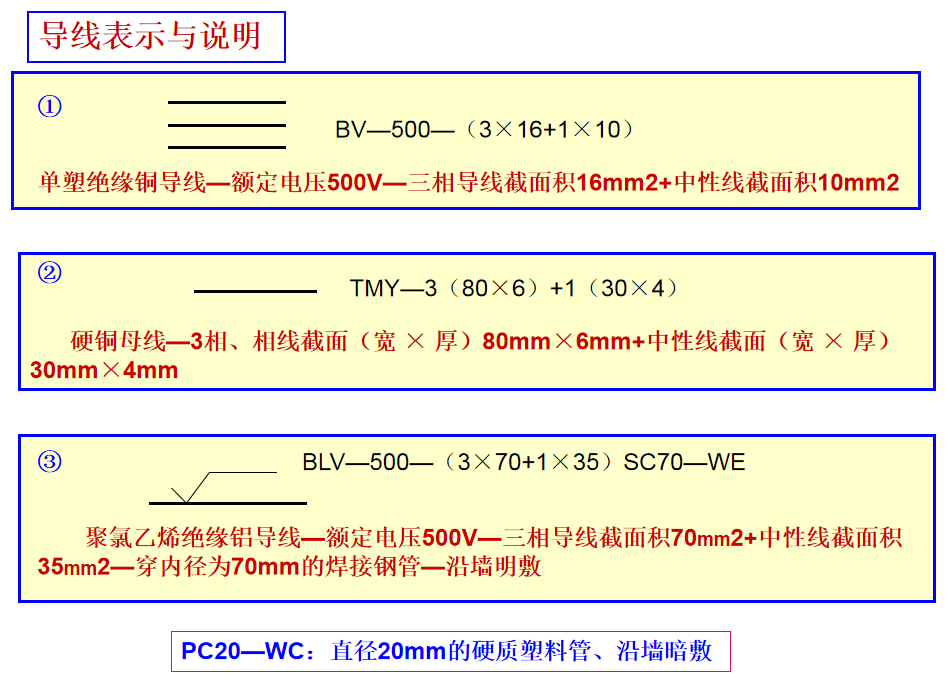

特定导线线端标记:交流电源:相线:L1、L2、L3; 中性线:N
直流电源:正极:L+、负极:L-;中间线:M
保护接地线:PE 不接地保护导体:PU
中性保护导体(保护接地线与中性线共用):PEN
低噪声(防干扰)接地导体:TE
机壳或机架接地:MM; 等电位连接:CC
三相交流电动机:相线端子:U、V、W;零线端子:N
直流电动机:正极端子:C、负极端子:D;中间线端子:M
交流三相系统:第1相(L1、黄色) 第2相(L2、绿色) 第3相(L2、红色)N线及PEN线(淡蓝色)
PE线(黄绿双色)直流系统:正极(L+、褚色)负极(L-、蓝色)
