简单电网潮流计算 20P

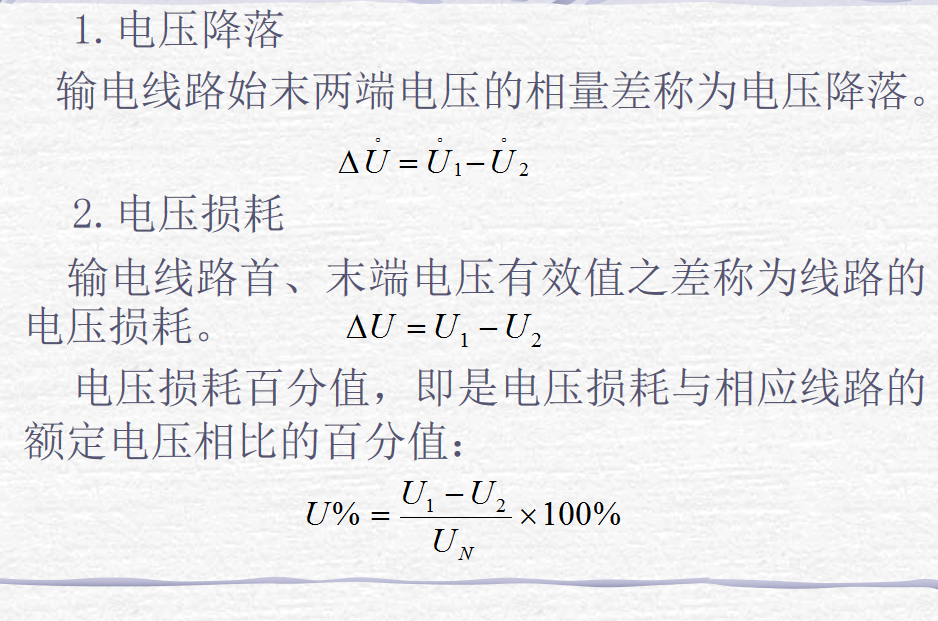

输电线路始末两端电压的相量差称为电压降落。输电线路首、末端电压有效值之差称为线路的电压损耗。电压损耗百分值,即是电压损耗与相应线路的额定电压相比的百分值。
由于电力线路中存在电压损耗,线路中各点的实际电压不等,任意一点的实际电压有效值与线路额定电压有效值的差值称为电压偏移。它与额定电压的比值的百分数,称为电压偏移百分值。
线路阻抗中的功率损耗包括有功功率损耗及无功功率损耗,其值的大小与流过阻抗的电流平方成正比。

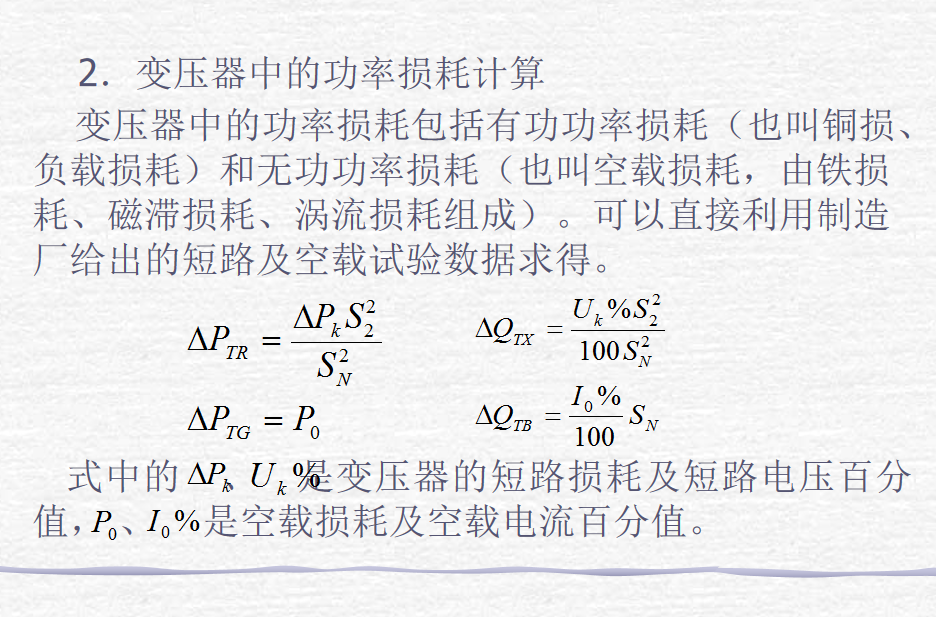

变压器中的功率损耗包括有功功率损耗(也叫铜损、负载损耗)和无功功率损耗(也叫空载损耗,由铁损耗、磁滞损耗、涡流损耗组成)。
简单输电系统一般包括开式网和环网。
开式电力网是一种简单的电力网,可分成无变压器的同一电压等级的开式网与有变压器的多级电压开式网。每一种又包括有分支的开式网与无分支的开式网两种。开式网的负荷一般以集中负荷表示,并且在计算中总是作为已知量。
