建筑电气施工质量通病及正确做法 125P

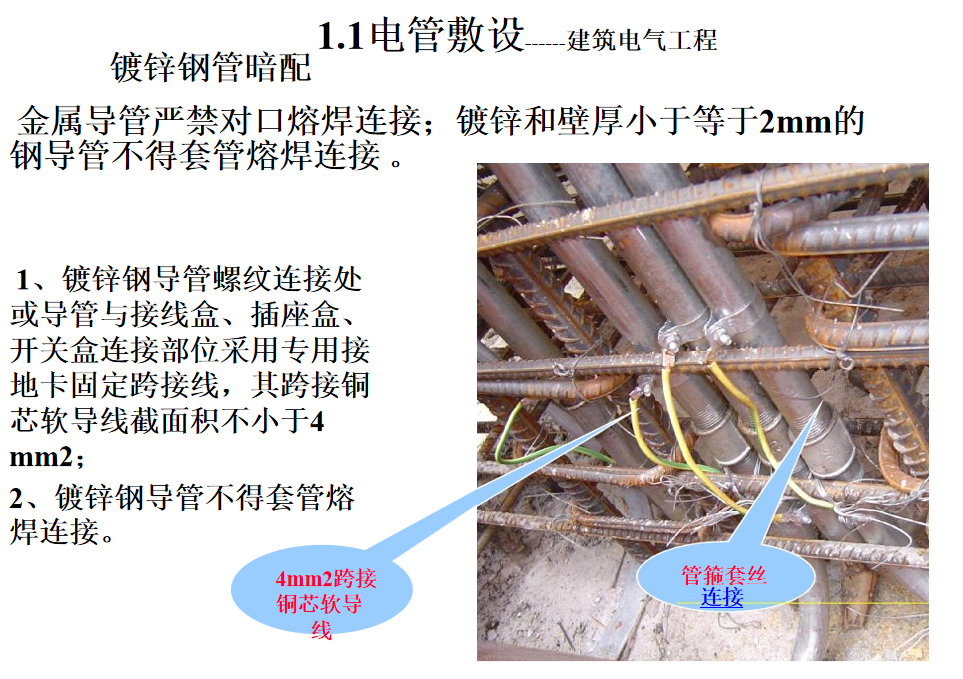

金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接 。
镀锌钢导管螺纹连接处或导管与接线盒、插座盒、开关盒连接部位采用专用接地卡固定跨接线,其跨接铜芯软导线截面积不小于4mm2;镀锌钢导管不得套管熔焊连接。
电线管暗配:多根电线管墙面暗敷,要求管间分开留有间距并固定牢固。土建抹灰外挂钢丝网,防止墙面裂缝。
电线管暗配---接线盒安装: 1、金属接线盒多为冷镀锌,混凝土内暗埋应做防锈处理;2、非镀锌钢管内壁应做防腐处理。

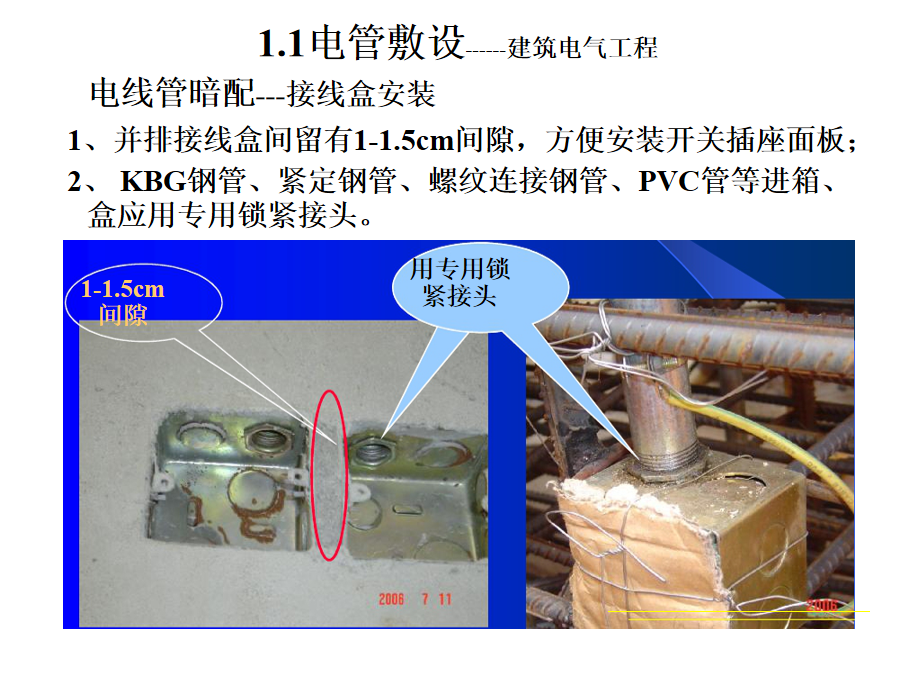

电线管暗配---接线盒安装:1.并排接线盒间留有1-1.5cm间隙,方便安装开关插座面板;
2.KBG钢管、紧定钢管、螺纹连接钢管、PVC管等进箱、盒应用专用锁紧接头。
电管暗配:1、当绝缘导管在砌体上剔槽埋设时,槽宽和槽深均比管外径大5 mm为宜,应采用强度等级不小于M10的水泥砂浆抹面保护,保护层厚度大于15mm;2、暗配电管固定牢固,固定点间距不大于1000mm。

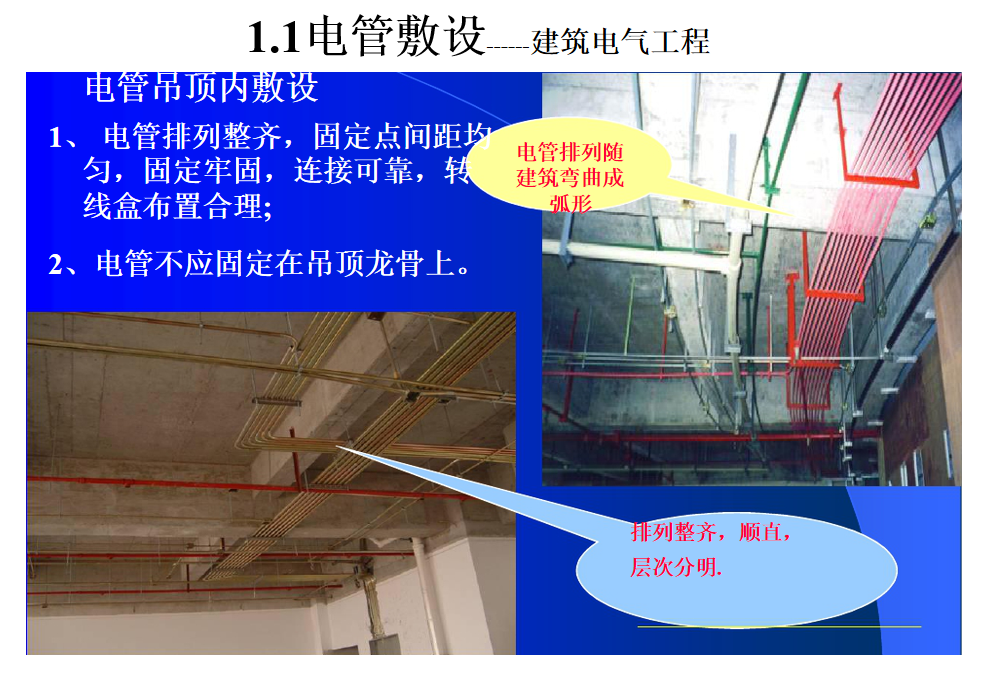

电管吊顶内敷设:1、 电管排列整齐,固定点间距均匀,固定牢固,连接可靠,转线盒布置合理;
2、电管不应固定在吊顶龙骨上。
电管吊顶内敷设:1、 非镀锌钢导管螺纹连接时连接处两端用不小于Ф6圆钢焊接跨接地线;2、非镀锌钢导管内外壁应做防锈处理。
电管敷设:1、明敷电管排列整齐,做法基本一致,表面整洁,油漆完整,支架平直设置合理,固定牢固;
2、跨接线齐全,接地可靠。
