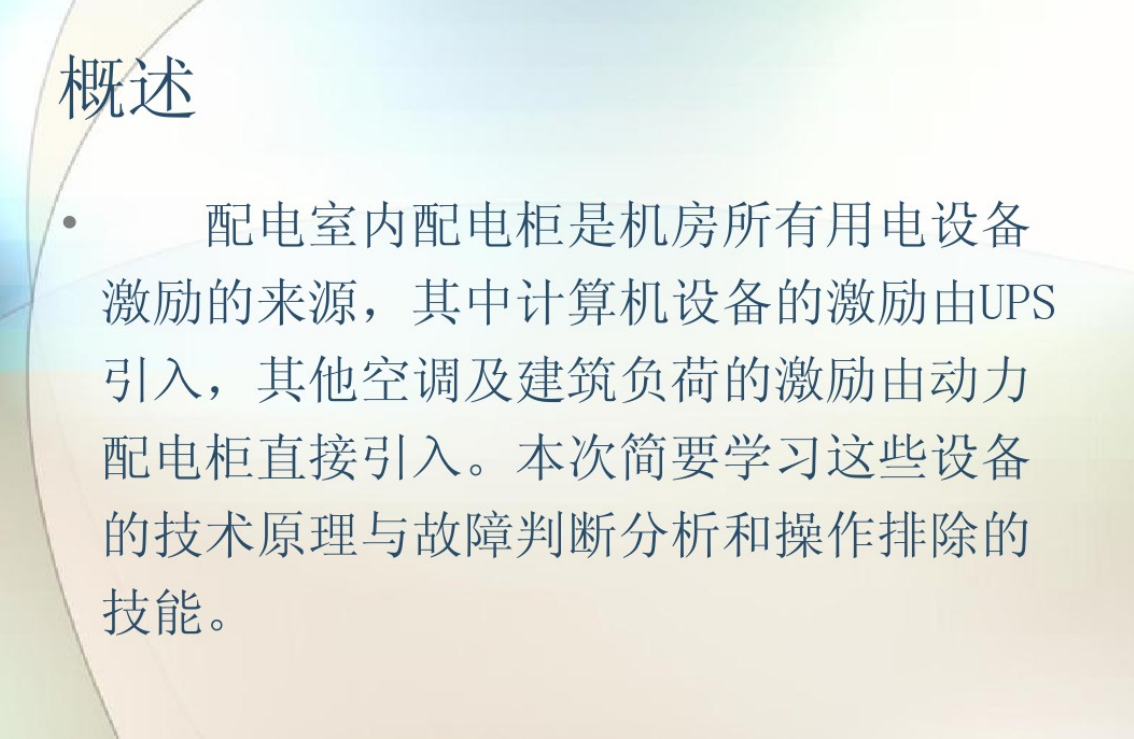

配电室内配电柜是机房所有用电设备激励的来源，其中计算机设备的激励由UPS引入，其他空调及建筑负荷的激励由动力配电柜直接引入。本次简要学习这些设备的技术原理与故障判断分析和操作排除的技能。
触头系统、过电流脱扣器、灭弧系统、“操作机构、分”“合”指示、手动断开按钮机构指示、分励脱扣器、欠电压脱扣器、速饱和电流互感器、热继电器。
操作机构由自由脱扣、贮能弹簧、连杆、摇臂等组成;弹簧贮能闭合，使触头闭合与操作速度无关。操作机构具有贮能再扣、闭合、断开3种性能。
保护功能:有过载保护、短路保护、欠压保护
1、过载保护采用热一电磁式过电流脱扣器，具有过载长延时和短路瞬时保护功能。动作原理:当有过载电流发出时，热继电器中的触头闭合，使分励脱扣器动作，从而使断路器分断。
2、短路保护采用电磁式短路瞬动过电流脱扣在，由拍合式电磁铁组成，当发生短路电流时，由拍合式铁动作，使断路器断开。
3、欠压保护由欠电压瞬时脱扣器和电子延时电路组成。，欠电压脱扣器为长期通电工作制。
