电气安装工程识图培训 40P
施工图纸根据其内容和工种不同可分为:
1、施工首页图(简称首页图)。包括图纸目录和设计总说明。
2、建筑施工图(简称建筑)主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修、构造及施工要求等。(包括:总平面图、各层平面图、立面图、剖面图及详图)。
3、结构施工图(简称结施)。表示建筑物承重结构的类型、结构布置、构造种类、数量、大小、做法。内容包括:结构设计说明、结构平面布置图及构造详图。
4、设备安装施工图(电施、水施等)。设备安装所包括的专业图纸很多,主要表示建筑物的给排水、暖气通风、供电照明、燃气、通讯等设备的布局和施工要求。其中主要包括设备布置图、系统图、详图等。
资料截图

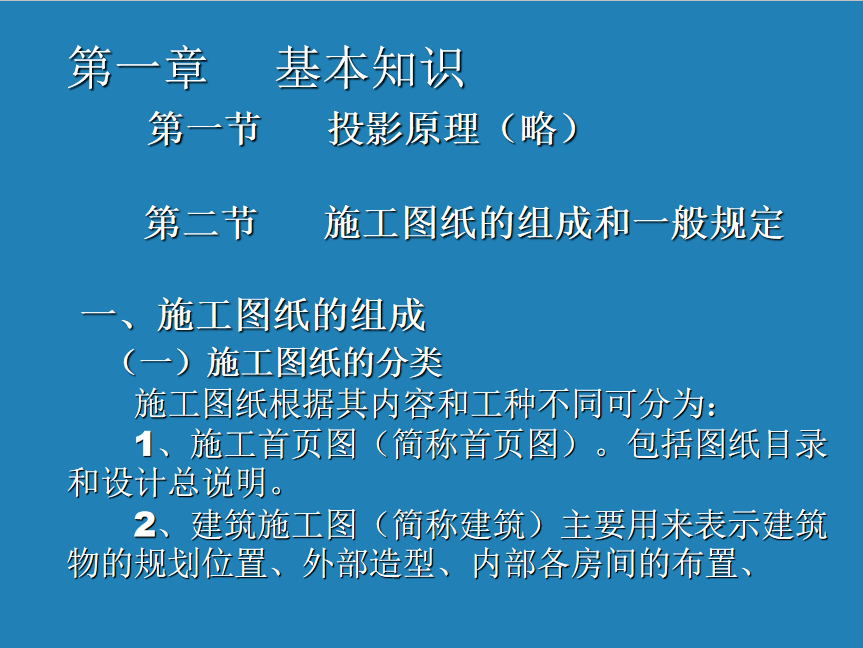

  • 电气安装工程识图培训 40P

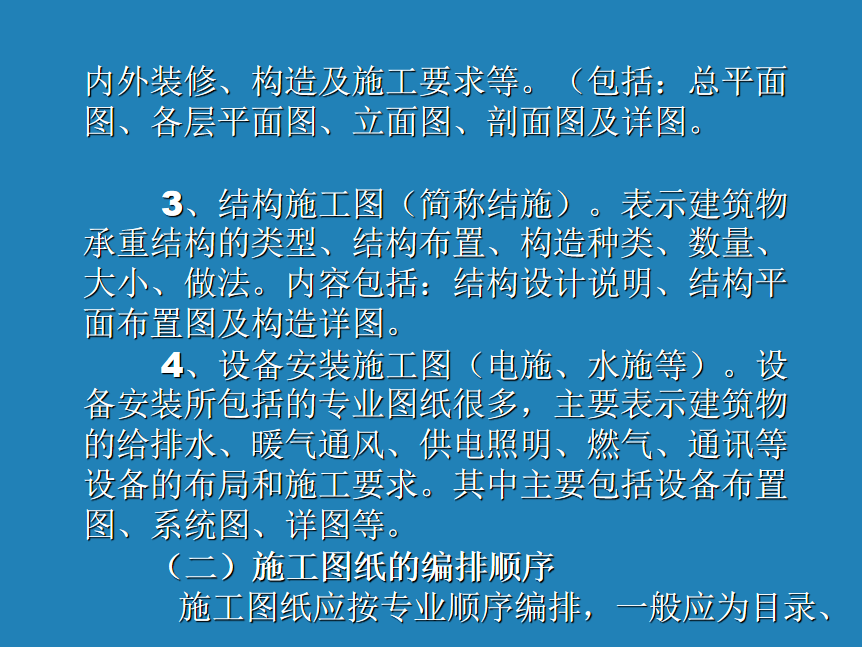

  • 电气安装工程识图培训 40P

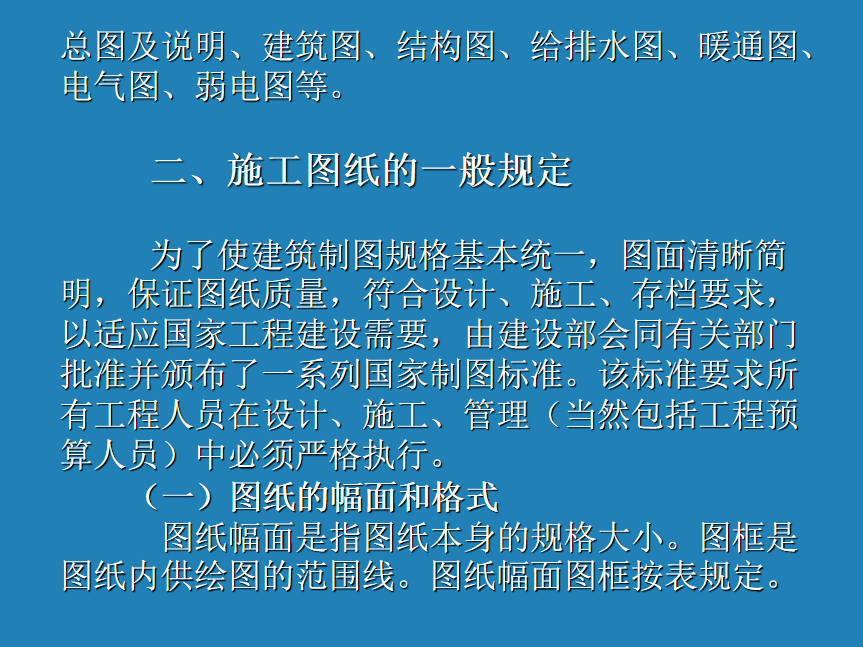

  • 电气安装工程识图培训 40P
