本手册适用于工业与民用建筑的建筑工程和建筑设备安装工程。
本手册主要供机电安装工程的施工企业、工程监理等有关人员参考。
管道支架固定方法不当，安装不牢
1.现象
管道投入使用后，支架松动或变形。
2.原因分析
支架固定方法不对，安装不符合要求；支架埋入深度不够，灌细石混凝土或砂浆时未捣实养护；使用后受外力作用而松动，造成支架不受力。
3.防治措施
(1)固定支架必须按设计规定的位置安装，让管子平稳地敷设在支架横梁上，使每个支架都能受力；在有热位移的管道上，固定支架应在伸缩器预拉伸前固定。
(2)无热位移的吊架吊杆应垂直管道安装，并设花蓝螺栓调节吊杆长度，有热位移的管道吊杆应倾斜安装，其倾斜方向与位移方向相反，倾斜距离按位移值的1/2(△L/2)安装
(3)滑动和导向支架不得妨碍管道热膨胀产生的移动，安装位置应从支承面中心向位移反向偏移，其偏移值为位移值的一半，保温层不得妨碍热位移。
(4)沿墙、沿柱或在钢筋混凝土构件上固定支架时，应参照相应的标准图集和规范要求施工。
(5)管道试用后，发现支架安装不符合规定或松动，应修整加固或重新安装。
∩型或Ω型伸缩器安装质量缺陷
1.现象
∩型或Ω型伸缩器在使用后，支架倾斜，管道变形，甚至接口漏汽、漏水。
2.原因分析
伸缩器在安装前未作预拉伸，或预拉伸不符合要求；伸缩器制作不合格，或安装位置不当；固定支架安装不牢，间距过大。

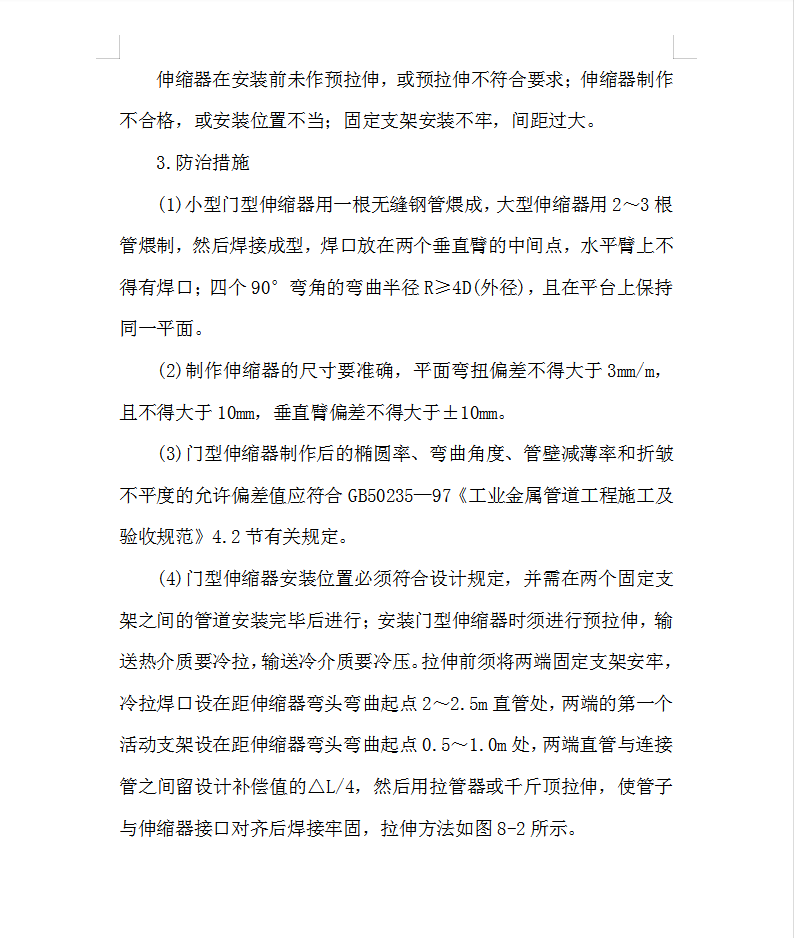

3.防治措施
(1)小型门型伸缩器用一根无缝钢管煨成，大型伸缩器用2～3根管煨制，然后焊接成型，焊口放在两个垂直臂的中间点，水平臂上不得有焊口；四个90°弯角的弯曲半径R≥4D(外径)，且在平台上保持同一平面。
(2)制作伸缩器的尺寸要准确，平面弯扭偏差不得大于3mm/m，且不得大于10mm，垂直臂偏差不得大于±10mm。
(3)门型伸缩器制作后的椭圆率、弯曲角度、管壁减薄率和折皱不平度的允许偏差值应符合GB50235—97《工业金属管道工程施工及验收规范》4.2节有关规定。
(4)门型伸缩器安装位置必须符合设计规定，并需在两个固定支架之间的管道安装完毕后进行；安装门型伸缩器时须进行预拉伸，输送热介质要冷拉，输送冷介质要冷压。拉伸前须将两端固定支架安牢，冷拉焊口设在距伸缩器弯头弯曲起点2～2.5m直管处，两端的第一个活动支架设在距伸缩器弯头弯曲起点0.5～1.0m处，两端直管与连接管之间留设计补偿值的△L/4，然后用拉管器或千斤顶拉伸，使管子与伸缩器接口对齐后焊接牢固
