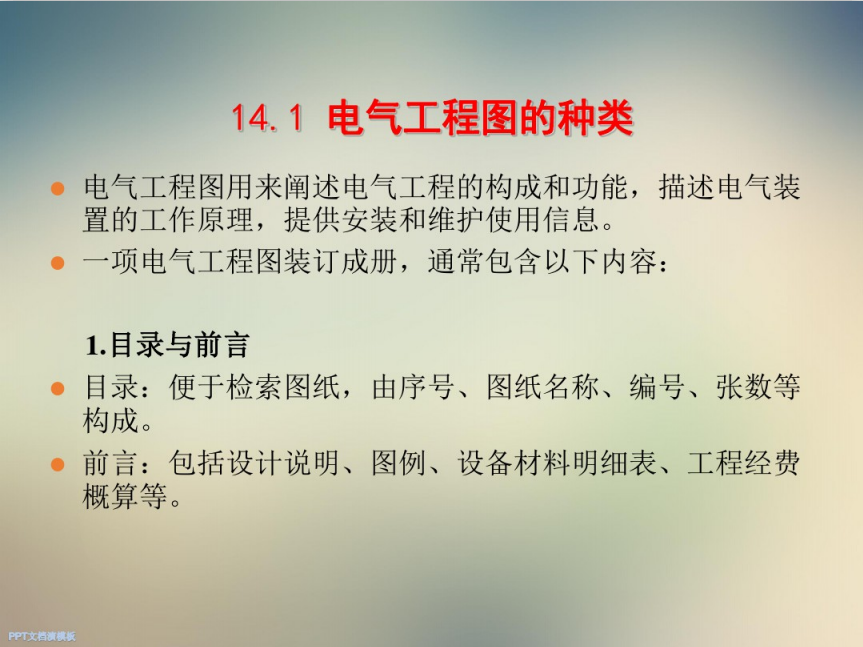

电气平面图表示电气工程中电气设备、装置和线路的平面布置，一般在建筑平面图中绘制出来。
根据用途不同，电气平面图可分为供电线路平面图、变电所平面图、动力平面图、照明平面图、弱电系统平面图、
防雷与接地平面图等。

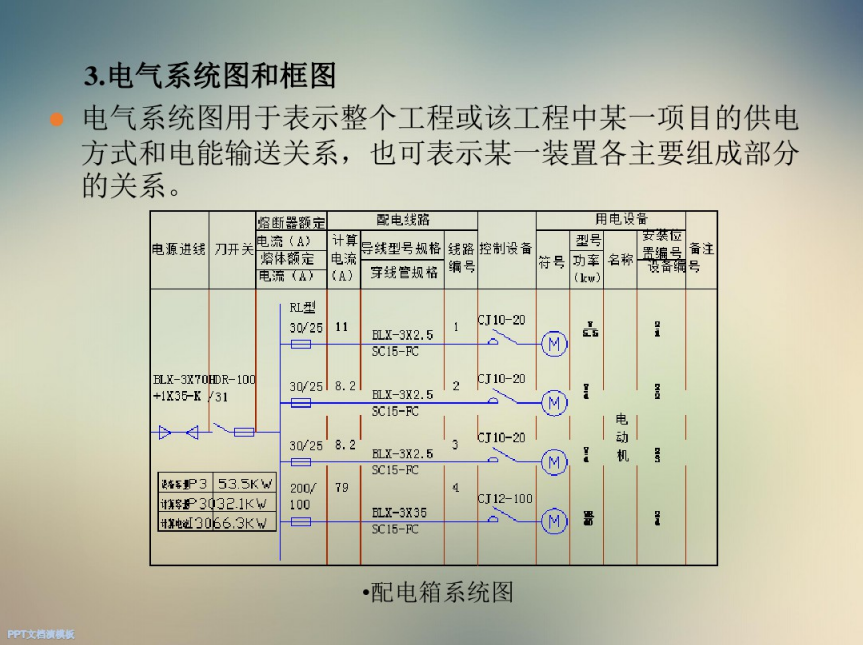

电气系统图用于表示整个工程或该工程中某-项目的供电方式和电能输送关系，也可表示某一装置各主要组成部分
的关系。

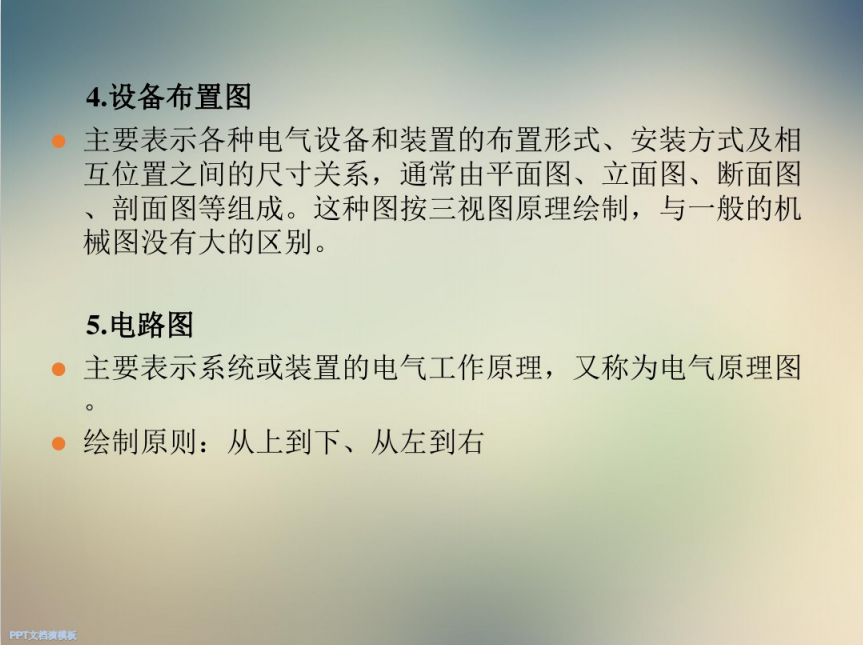

设备布置图
主要表示各种电气设备和装置的布置形式、安装方式及相互位置之间的尺寸关系，通常由平面图、立面图、断面图剖面图等组成。这种图按三视图原理绘制，与一般的机械图没有大的区别。
