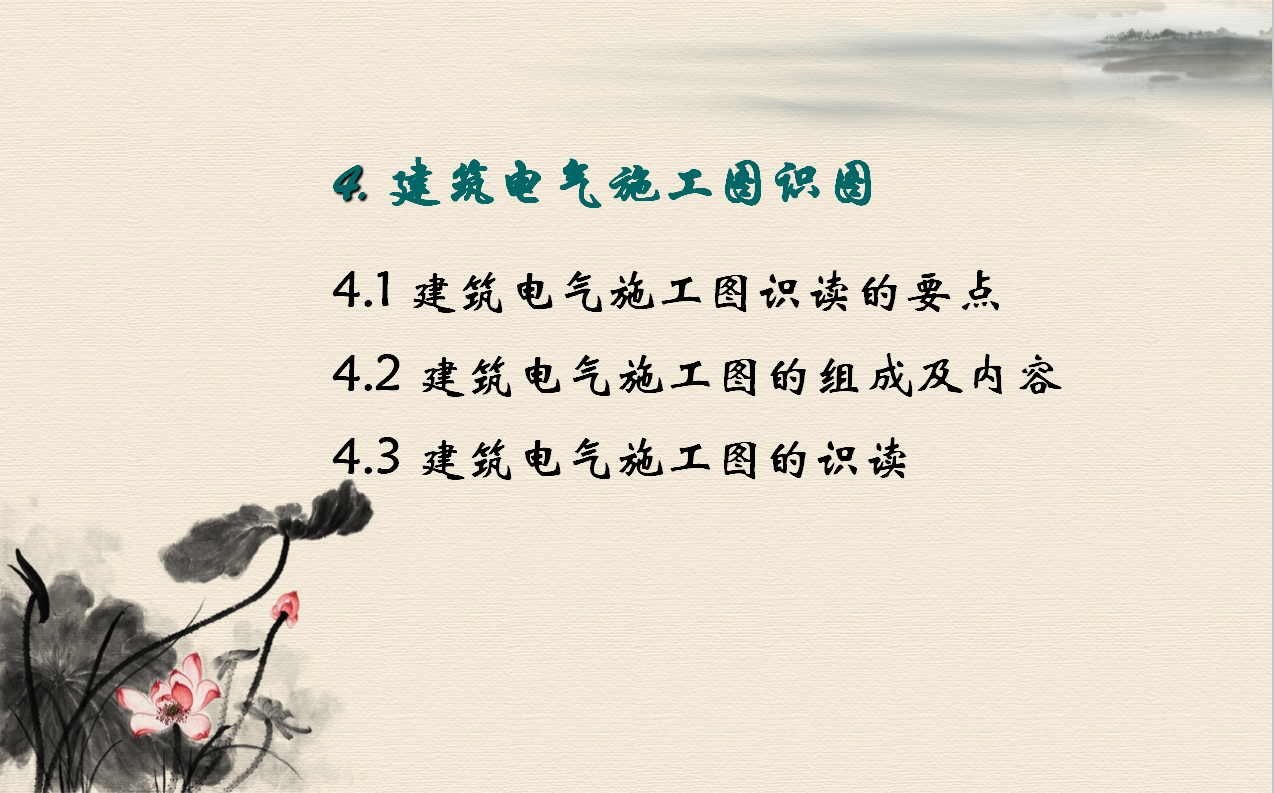

4.1 建筑电气施工图的识图要点

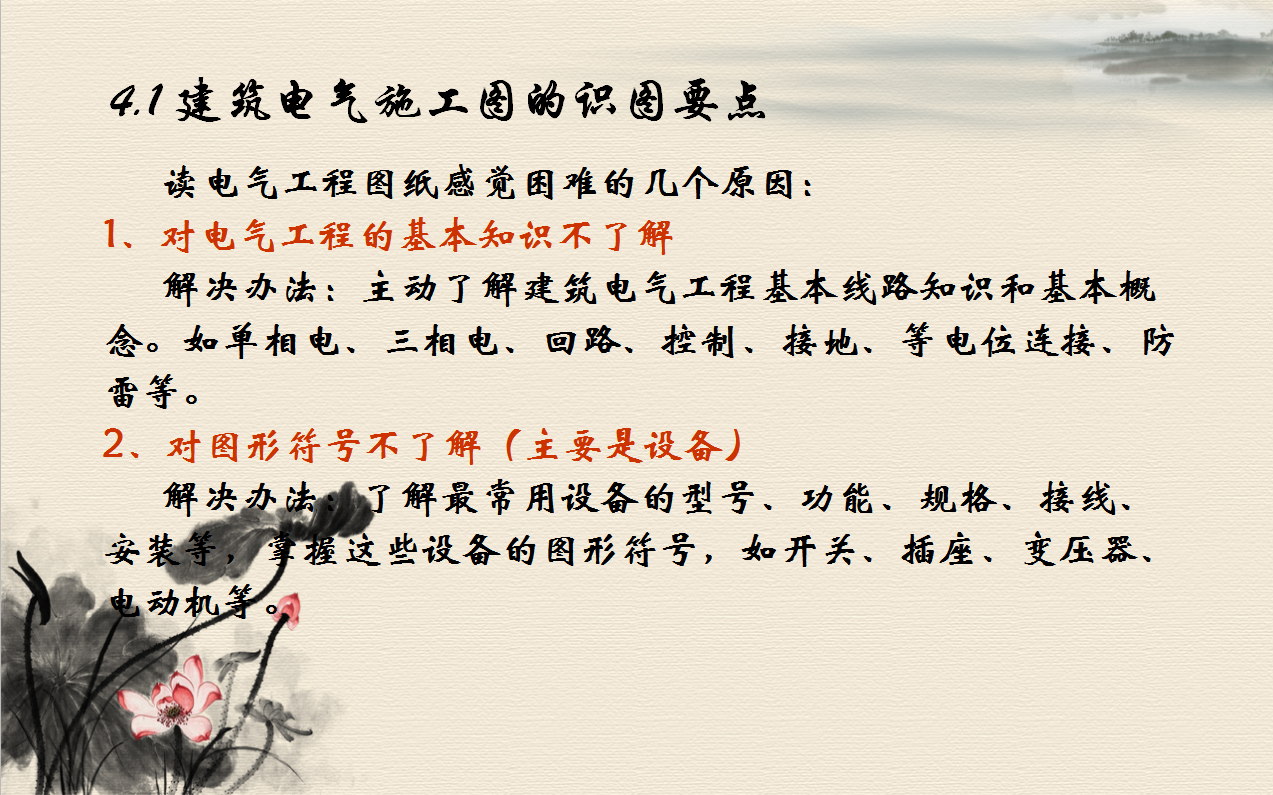

读电气工程图纸感觉困难的几个原因：
1、对电气工程的基本知识不了解
解决办法：主动了解建筑电气工程基本线路知识和基本概念。如单相电、三相电、回路、控制、接地、等电位连接、防雷等。
2、对图形符号不了解（主要是设备）
解决办法：了解最常用设备的型号、功能、规格、接线、安装等，掌握这些设备的图形符号，如开关、插座、变压器、电动机等。
3、对文字符号不了解
解决办法：掌握最常用几种文字标注形式，如导线、灯具、配电设备的标注。

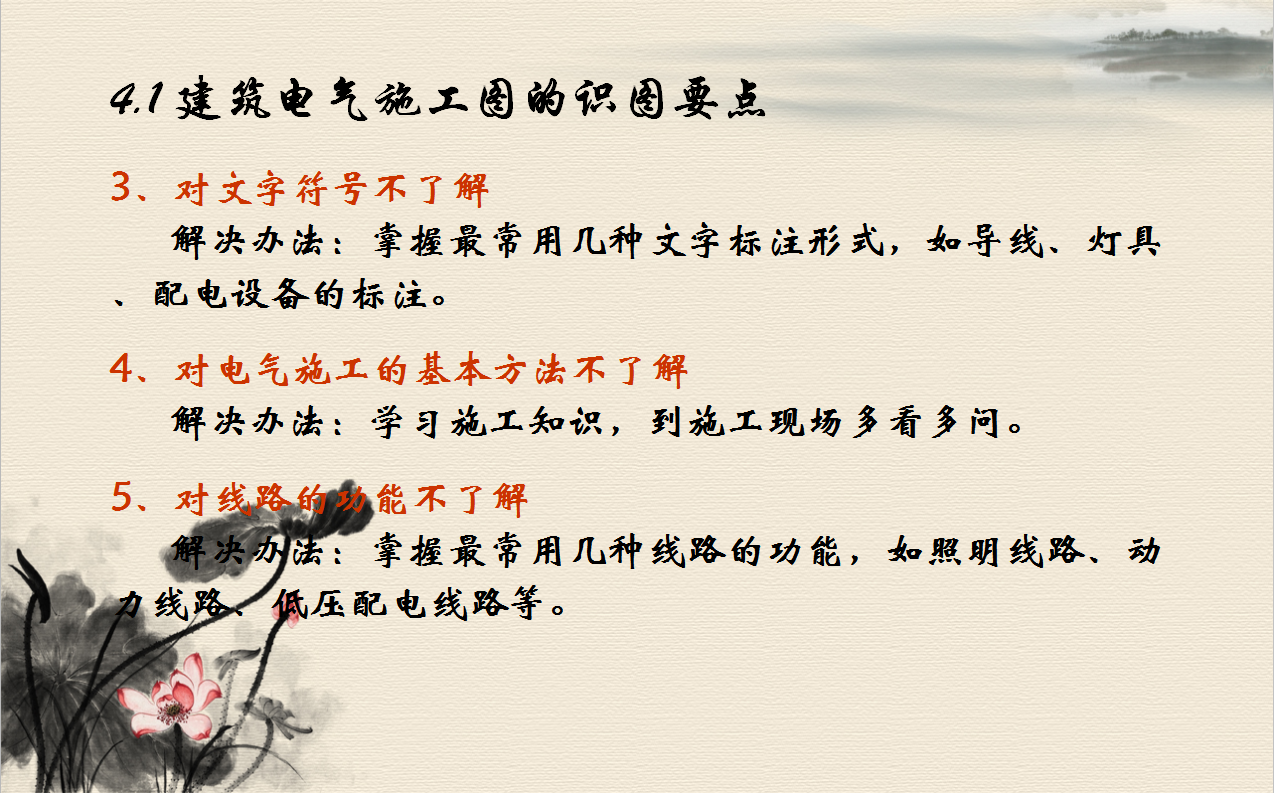

4、对电气施工的基本方法不了解
解决办法：学习施工知识，到施工现场多看多问。
5、对线路的功能不了解
解决办法：掌握最常用几种线路的功能，如照明线路、动力线路、低压配电线路等。
电气工程图由首页、系统图、平面图、电气原理接线图、设备布置图、安装接线图和大样图等组成。
1、首页
首页主要包括图纸目录、设计说明、图例及主要材料表等。图纸目录包括图纸的名字和编号。设计说明主要阐述该电气工程的概况、设计依据、基本指导思想、图纸中未能表明的施工方法、施工注意事项、施工工艺等。图例及主要材料表一般包括该图纸内的图例、图例名称、设备型号规格、设备数量、安装方法、生产厂家等。
