发电厂和变电所的电气主接线图是由各种电气设备的图形符号和联接线按照一定的工作顺序和规程要求连接而成的一种电路形式。又称为一次电路图、主接线图、一次接线图。

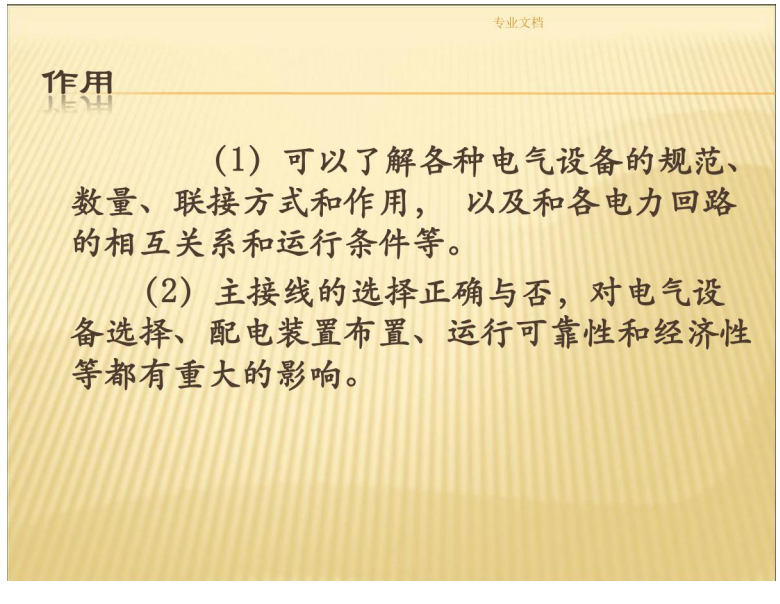

作用:(1) 可以了解各种电气设备的规范、数量、联接方式和作用,以及和各电力回路的相互关系和运行条件等。
(2)主接线的选择正确与否对电气设备选择、配电装置布置、运行可靠性和经济性等都有重大的影响。

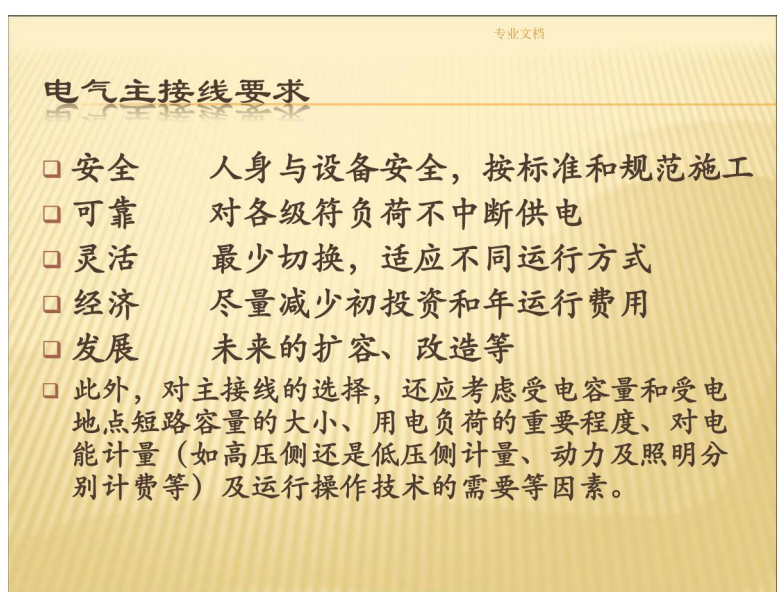

此外,对主接线的选择,还应考虑受电容量和受电地点短路容量的大小、用电负荷的重要程度、对电能计量(如高压侧还是低压侧计量、动力及照明分别计费等)及运行操作技术的需要等因素
