七层住宅区内线电气安装工程施工组织设计 16P

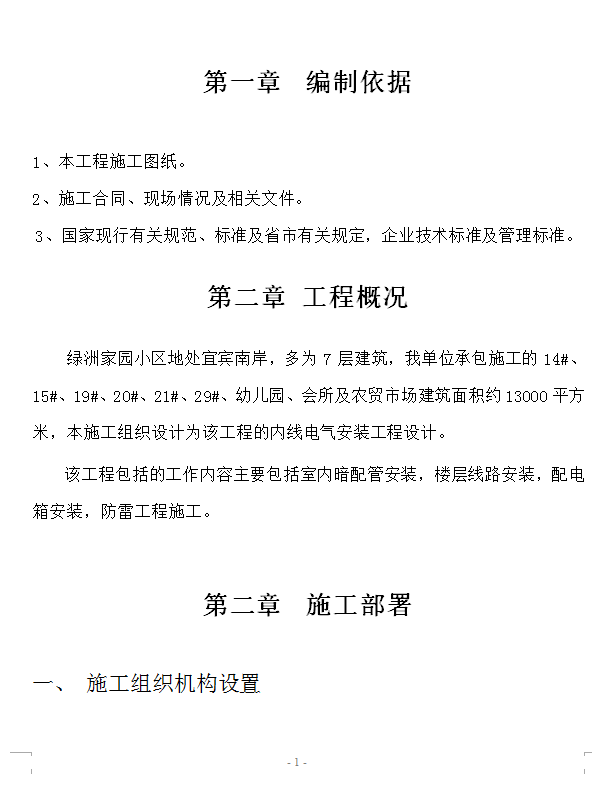

XXX小区地处宜宾南岸,多为7层建筑,我单位承包施工的14#、15#、19#、20#、21#、29#、幼儿园、会所及农贸市场建筑面积约13000平方米,本施工组织设计为该工程的内线电气安装工程设计。
该工程包括的工作内容主要包括室内暗配管安装,楼层线路安装,配电箱安装,防雷工程施工。

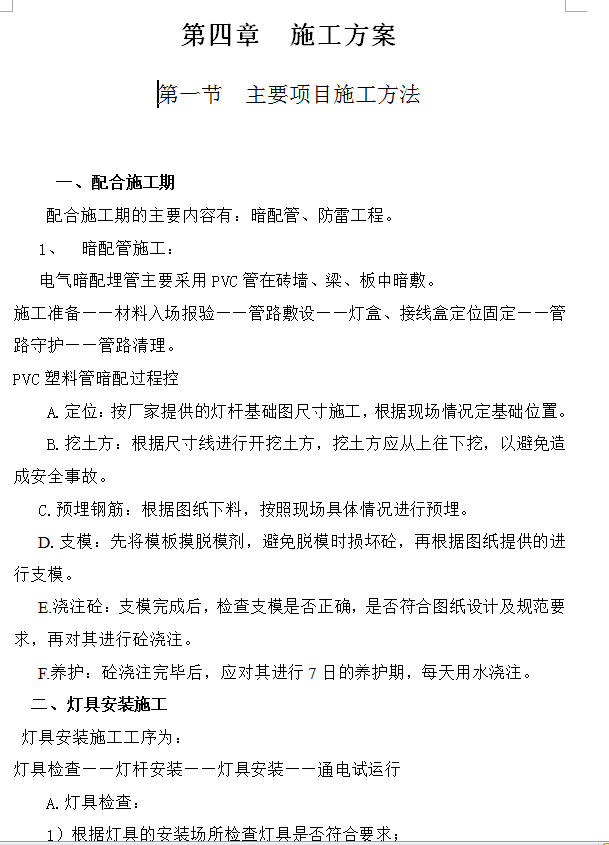

配合施工期的主要内容有:暗配管、防雷工程。
暗配管施工:
电气暗配埋管主要采用PVC管在砖墙、梁、板中暗敷。
施工准备——材料入场报验——管路敷设——灯盒、接线盒定位固定——管路守护——管路清理。
PVC塑料管暗配过程控
A.定位:按厂家提供的灯杆基础图尺寸施工,根据现场情况定基础位置。
B.挖土方:根据尺寸线进行开挖土方,挖土方应从上往下挖,以避免造成安全事故。
C.预埋钢筋:根据图纸下料,按照现场具体情况进行预埋。
D.支模:先将模板摸脱模剂,避免脱模时损坏砼,再根据图纸提供的进行支模。
E.浇注砼:支模完成后,检查支模是否正确,是否符合图纸设计及规范要求,再对其进行砼浇注。
F.养护:砼浇注完毕后,应对其进行7日的养护期,每天用水浇注。
