水厂机电设备和管道安装施工方案 18P
XX市XX水厂一期工程是XX市重点实施的民心工程。该水厂位于XX市XX区,规划三环南路以南、南郊河以西,XX铁路以北,XX大道以东,整个水厂总用地面积为132188平方米,其中一期工程用地面积为87531平方米。该工程一期日生产规模为15万吨。水处理采用生物氧化处理、沉淀、臭氧杀菌消毒、滤色及活性炭吸附等处理工艺。建成后将提高XX市目前的供水能力和供水质量。
一期工程Ⅱ标段建、构筑物单体工程主要有13个,设备安装是在土建主体完成的情况下进行的,从图纸可以看出,该标段建、构筑物布置密集,相互之间为厂区道路,地下管线立体交叉分层布置,管网交错复杂,施工难度较大。要求完成土建、工艺管道、电气设备安装及厂区绿化等配套设施,调试运行后达到竣工验收和使用的功能。
为了保证机电设备安装和管道施工能够更加有效快速的展开,特制定以下施工方案,以对工程进度、质量、安全、文明施工以及相关技术要求做进行控制和指导
设备在安装过程中经常会出现与土建、工艺管道、电气等专业的交叉和相互配合问题,还要随着这些专业施工的进展而开展。一旦施工配合不好,就会出现返工、窝工等现象。因此,要抓好工序衔接和协调,科学调度施工使设备安装顺利进行。
(一)安装前的检查
安装的给水排水机械(包括水泵和动力设备)必须具有出厂合格证;设备不应有缺件、损坏和锈蚀等情况,管口保护物和堵盖应完好;盘车应灵活、无阻滞、卡住现象,无异常声音。对于出厂密封、绝缘及组装完善部分,进行检查时,不得随意拆卸。确需拆卸时,应会通供货部门研究后进行,拆卸和复装设备技术文件的规定进行。
必须熟悉并掌握机械的基本构造、性能、并熟悉产品说明书中的有关安装要求,安装顺序、注意事项及安装质量要求。
复查设备基础的尺寸位置、标高应符合设计要求,并与设备本身进行核对。
检查吊装机具及设备本身各部位。如安装的机械设备上,有可能滑动、转动的部件应事先给予固定,吊索与设备接触处应衬软垫(如橡胶板、麻袋片、草帘等,吊点应位于设备上专用的吊环或规定的部位。起吊时,应设专人统一指挥。

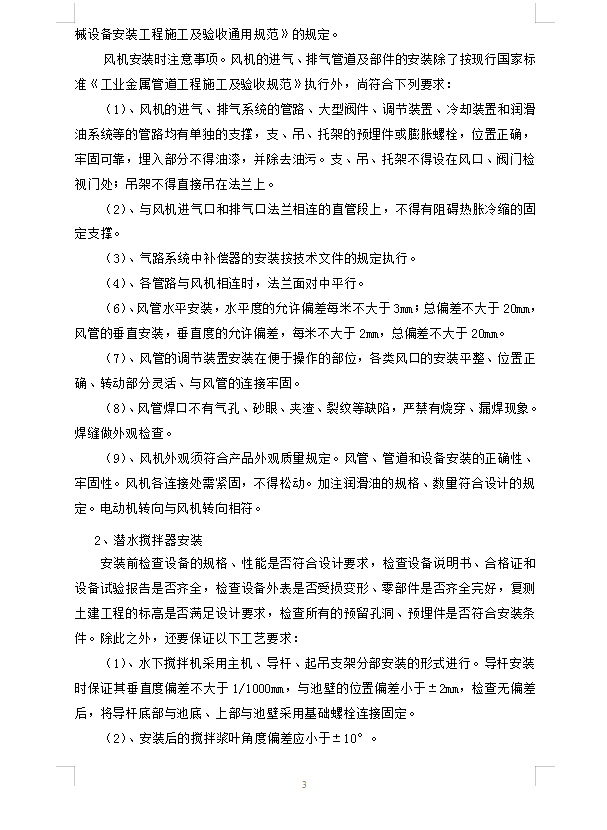

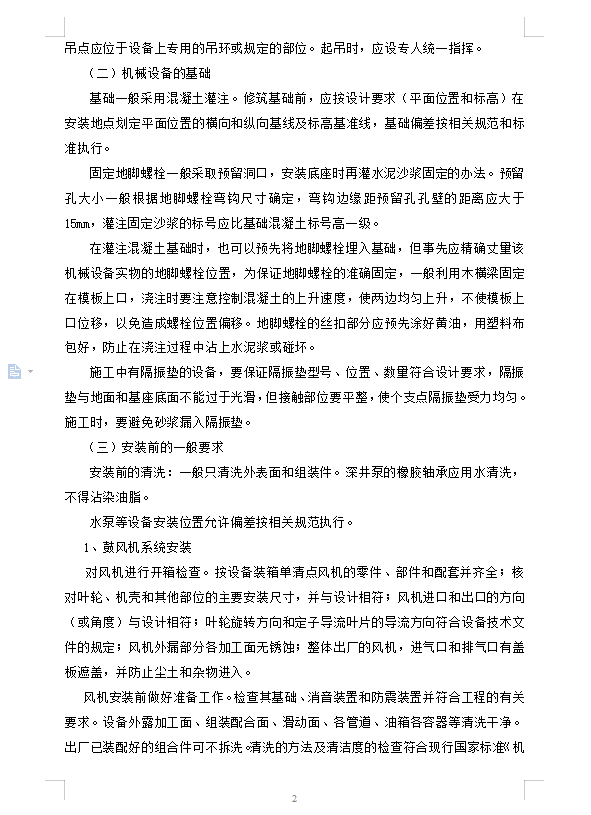

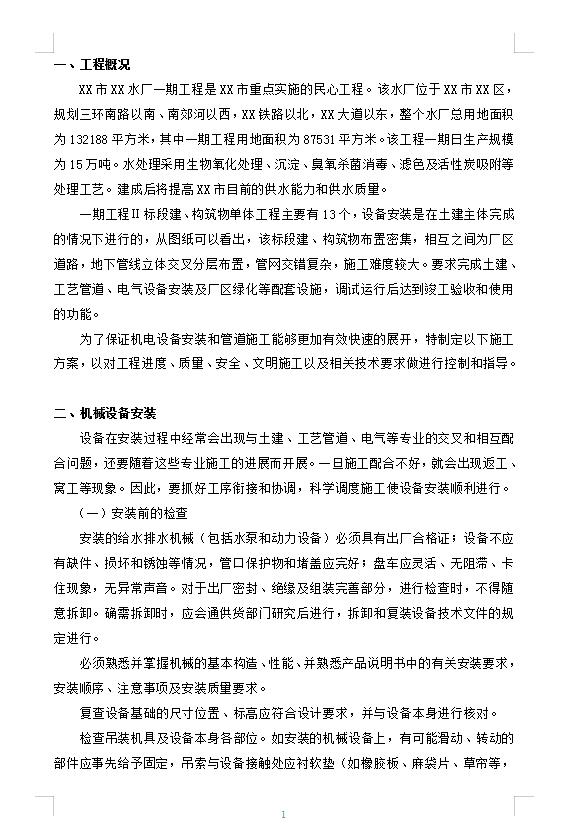

资料截图
