办公楼弱电工程系统集成安防工程必备资料施工组织设计 76P
本工程为XX市某办公楼,建筑面积30273.02平方米,建筑高度39米。本楼结构形式为全现浇钢筋混凝土框架剪力墙。本楼为一类高层建筑,建筑物性质较为重要,楼内重要设备按一级负荷供电。
4.1.2消防用电设备为一级负荷。采用双段低压母线分别供电,末端互投。如消防泵房、消防控制室、排烟风机、消防电梯、事故照明等。
4.1.3地上各层办公供电双母线分层互投的方式供电,保正在变电所内一段母线故障或办公供电母线楼故障时人员办公的正常用电。
(1)本工程防雷级为二类,结构形式地下为钢筋混凝土结构,地上为钢结构形式。采用强、弱电接地系统统一设置的联合接地系统。利用建筑物结构基础作为接地装置,要求总接地电阻值不大于0.5欧姆。在结构完成后,对测试点进行电阻测试,若达不到设计要求时,应增加人工接地体。正负零以下利用钢筋混凝土结构中的2根对角主筋作为线下线,正负零以上采用40*4的热镀锌扁钢作为引下线,扁钢外套绝缘材料,沿钢结构的主钢柱敷设。
(2)采用总等电位联结方式,将建筑物内保护干线、设备进线总管、建筑物金属构件联结。卫生间采用局部等电位联结,将卫生间内的所有金属管道、构件与附近预留的接地扁钢联结。

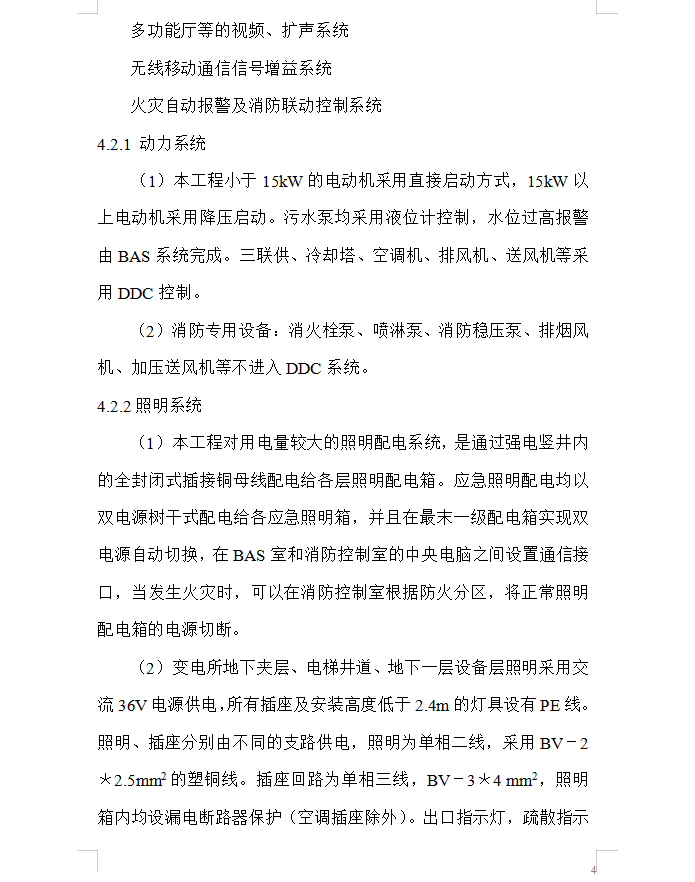

资料截图
