安装预埋工程技术质量标准交底 66P
要求施工单位在收到图纸后对图纸进行梳理,对图纸上存在的错、漏、缺或不合理的地方每周汇总一次至监理
处,由甲方沟通设计进行答疑,并给出明确回复。

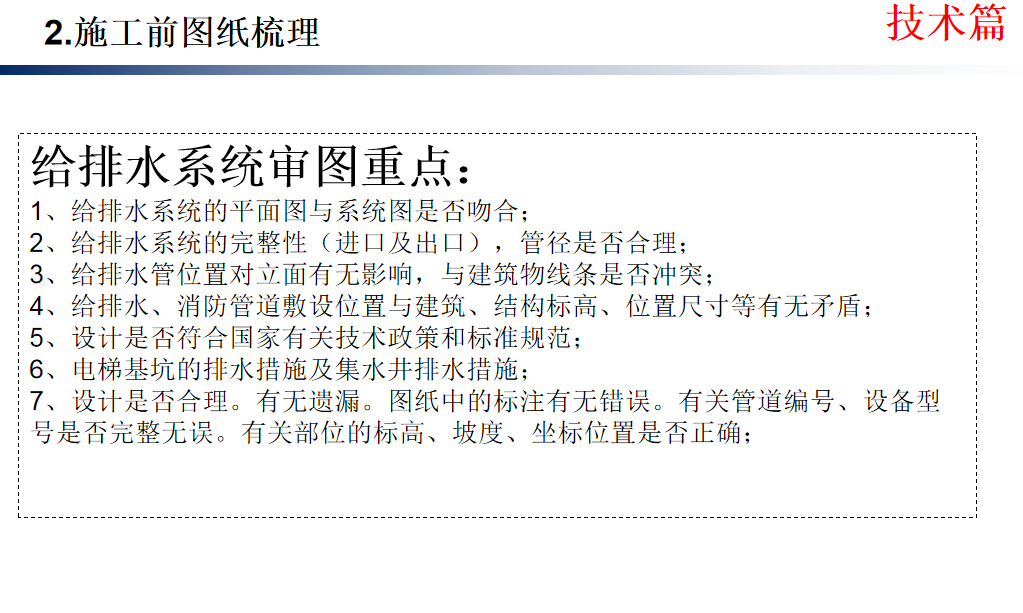

给排水系统审图重点:给排水系统的平面图与系统图是否吻合;给排水系统的完整性(进口及出口),管径是否合理;给排水管位置对立面有无影响,与建筑物线条是否冲突;给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾;设计是否符合国家有关技术政策和标准规范;电梯基坑的排水措施及集水井排水措施;设计是否合理。有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。
电气系统审图重点:回路编号,管线规格是否已注明;导线与管径配合是否正确;材料的材质、规格、型号是否正确;点位定位是否明确;回路设计是否合理;有无明显错漏之处;设计与相关规范是否有冲突等。

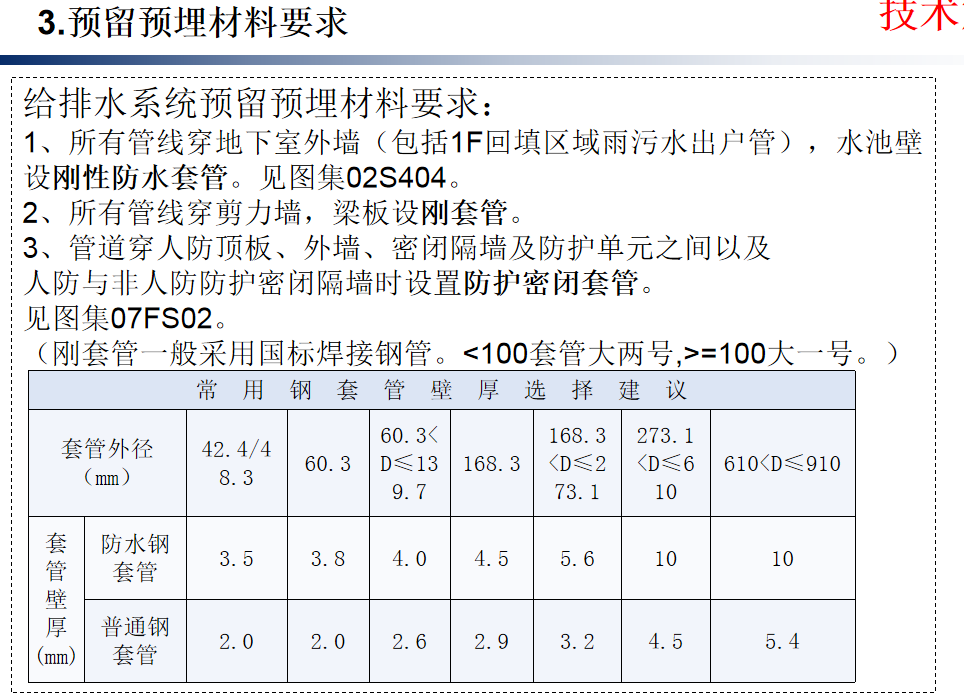

电气系统预留预埋材料要求:穿越外墙,临空墙,密闭墙体的电气管线或预留预备管孔,采用热镀锌钢管,厚度大于等于2.5mm。人防布线采用焊接钢管。除系统图和平面图注明的以外,地下部分采用焊接钢管,地上公共部分采用jdg电线管(壁厚大于1.5mm),住宅部分采用pvc电工套管(重型,壁厚大于2mm,氧指数大于32);预埋暗盒规格,机械性能,阻燃性能应符合相关要求。预埋选材时还应遵循如下原则,电缆截面之和不应超过套管截面40%,套管厚度不超过板厚的1/3。
