十五层框架剪力墙结构公共建筑及地库电气施工组织设计(PDF格式)34P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-06-25
  • 资料类型:RAR
  • 资料大小:112 KB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
十五层框架剪力墙结构公共建筑及地库电气施工组织设计(PDF格式)34P
本工程为一类高层公共建筑,车库为二类地下车库,结构型式为框架 - 剪力墙结构,共十五层,地下一、二层为停车库,一层至十五层为商服。
本工程为一类高层公共建筑,二类地下停车库,走道照明、值班照明、安防系统用电、电子信息设备用房用电、客梯用电、排污泵、生活水泵用电等负荷为一级负荷供电,机械停车设备按二级负荷供电,其它电力负荷按三级负荷供电。采用放射式的配电方式。1.4.2 本工程高层公共建筑工作电源、梯间电源由负一层变配电房低压出线柜引来380/220V 低压电源,备用电源采用自启动柴油发电机组,一二级负荷采用双电源供电,当主电源停止工作时,发电机自动启动,并能在 30S内向负荷供电。
1.本工程具有工期短、工程量大、施工难度高、质量标准要求高等特点。土建结构为 大模板,剪力墙,现浇砼量大,预埋设的电气导管、盒、箱位置必须准确、到位,不得遗 漏,否则将无法补修。砼中的隐蔽工程必须作为特别控制,隐蔽前,施工队质检员、电气处质检员必须全部检查确认。
2.材料供应必须提前到位,做到品种齐全、优质,监理及建设单位满意。 3.施工前施工队技术负责人组织施工班组学习施工组织设计, 工人必须了解本工程本 工种的施工工艺方案、主要技术措施、质量要求、工期保证、成品保护措施、文明施工、 环境保护、安全及消防措施。

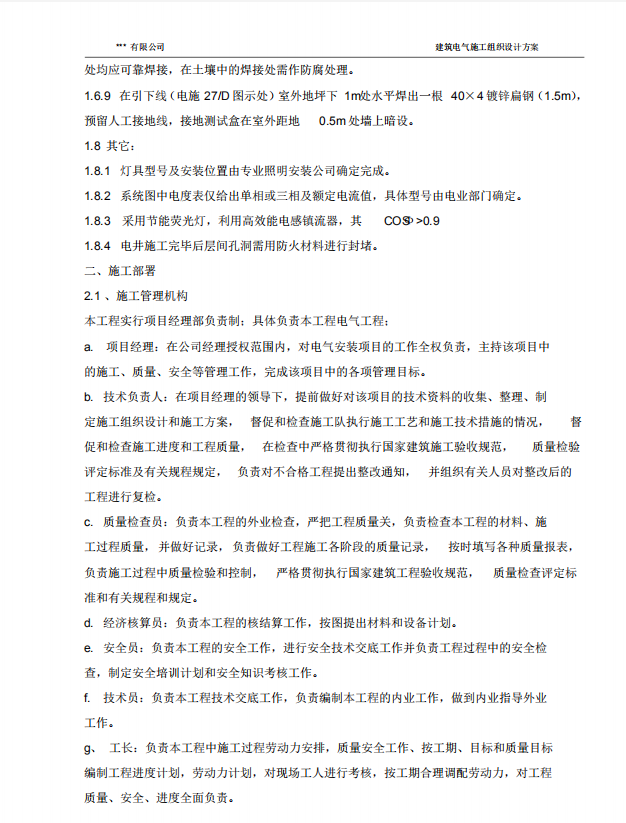

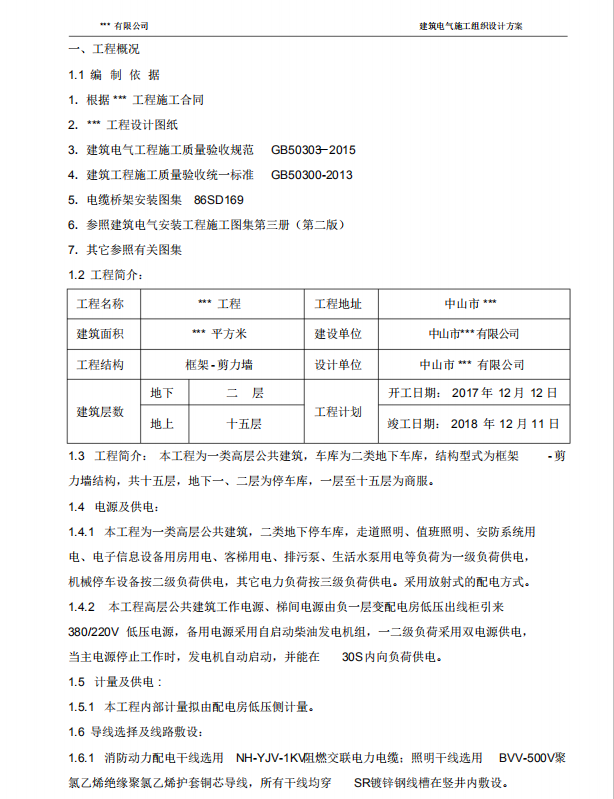

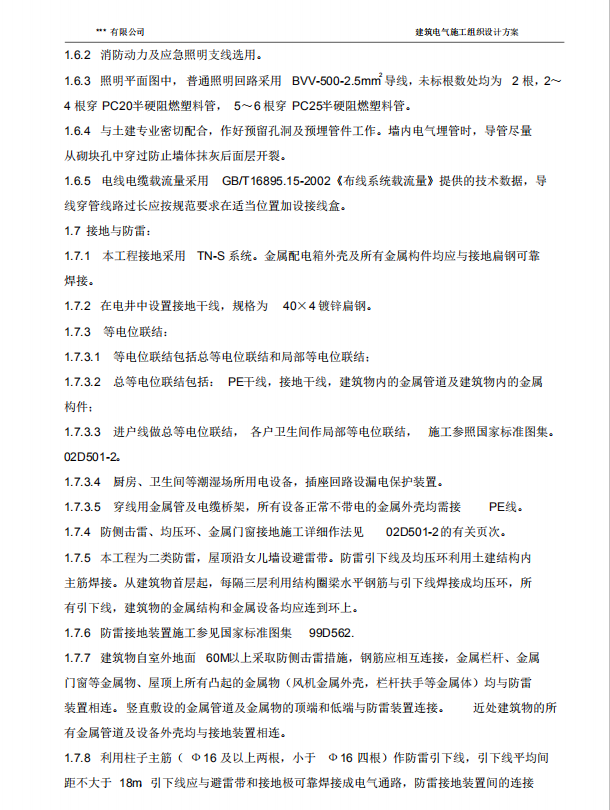

资料截图
  • 十五层框架剪力墙结构公共建筑及地库电气施工组织设计(PDF格式)34P
  • 十五层框架剪力墙结构公共建筑及地库电气施工组织设计(PDF格式)34P
  • 十五层框架剪力墙结构公共建筑及地库电气施工组织设计(PDF格式)34P
