二十层剪力墙结构住宅楼施工电梯基础设计与施工专项方案编制指南顶板式(含图纸)19P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-08-02
  • 资料类型:RAR
  • 资料大小:713 KB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
二十层剪力墙结构住宅楼施工电梯基础设计与施工专项方案编制指南顶板式(含图纸)19P
建筑总高度:60m,建筑层数:地下2层/地上20层,车库净高:3.2m,结构形式:剪力墙,施工电梯:SC200/200施工电梯,吊笼规格为3.2m*1.5m.
技术措施
基底质量:1)平整度:开挖至基底标高时,反复利用水准仪复核基底标高,对不平整的部位采用人工修整。2)地基承载力:机械开挖不得一次开挖至底,保留约200mm高采用人工修整,避免地基土扰动,基底开挖到设计标高后立即组织基底验收,验收合格后尽快浇筑垫层混凝土,避免地基土长时间裸露;
基础尺寸:在基础垫层混凝土浇筑后采用全站仪利用场内测量控制点通过坐标定位或者利用建筑物控制轴线确定基础边线位置,严格把控模板安装或者砌筑质量。
钢筋加工与绑扎:1)严格按照设计图纸加工钢筋,尤其是与建筑物结构连接的塔吊基础需结合结构配筋下料,确保钢筋连接接头位置符合规范要求;2)钢筋绑扎时根据基础尺寸及钢筋数量均匀分割划线,按划线绑扎钢筋。
目录
一、 编制说明...............................................1
1.1 编制依据................................................1
1.2 编制人员....................................................1
............
10.1 施工电梯基础平面布置图......................................................14
10.2 基础施工图.........................................................14
10.3 回顶支架施工图................................................16

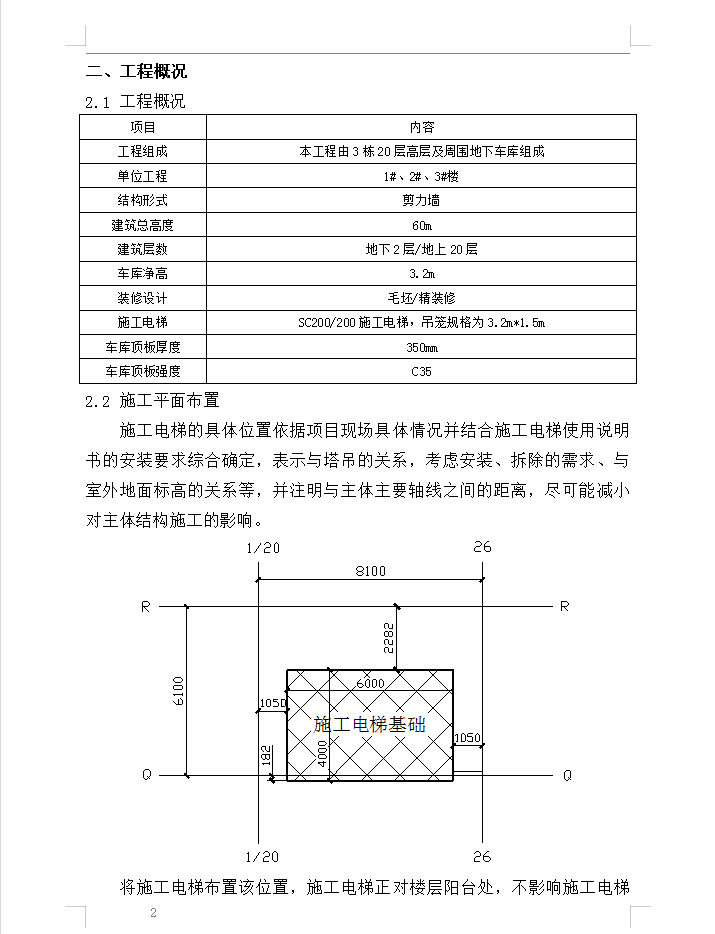

资料截图
  • 二十层剪力墙结构住宅楼施工电梯基础设计与施工专项方案编制指南顶板式(含图纸)19P
  • 二十层剪力墙结构住宅楼施工电梯基础设计与施工专项方案编制指南顶板式(含图纸)19P
  • 二十层剪力墙结构住宅楼施工电梯基础设计与施工专项方案编制指南顶板式(含图纸)19P
