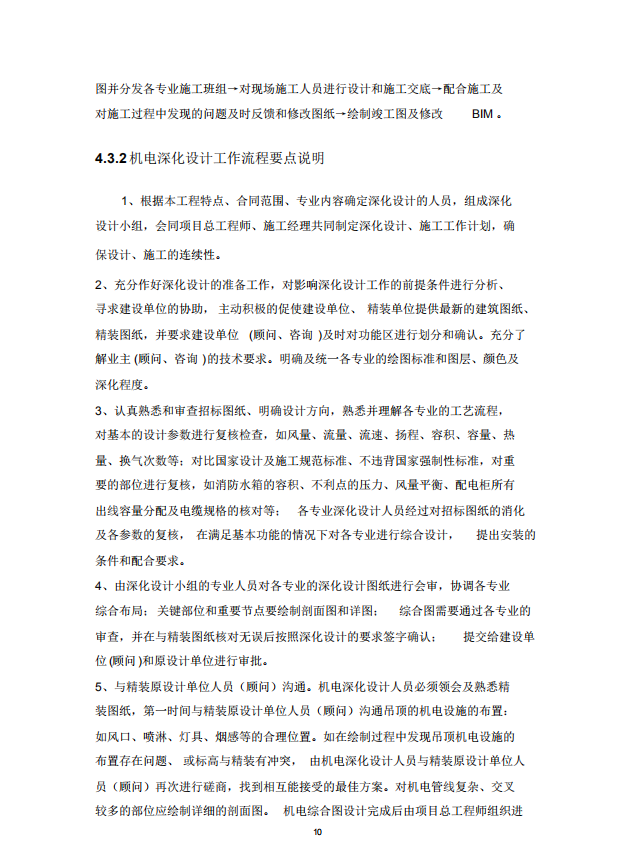

机电深化设计工作流程要点说明
1、根据本工程特点、合同范围、专业内容确定深化设计的人员，组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。
2、充分作好深化设计的准备工作，对影响深化设计工作的前提条件进行分析、寻求建设单位的协助， 主动积极的促使建设单位、 精装单位提供最新的建筑图纸、精装图纸，并要求建设单位 (顾问、咨询 )及时对功能区进行划分和确认。充分了解业主 (顾问、咨询 )的技术要求。明确及统一各专业的绘图标准和图层、颜色及深化程度。
3、认真熟悉和审查招标图纸、明确设计方向，熟悉并理解各专业的工艺流程，对基本的设计参数进行复核检查，如风量、流量、流速、扬程、容积、容量、热量、换气次数等；对比国家设计及施工规范标准、不违背国家强制性标准，对重要的部位进行复核，如消防水箱的容积、不利点的压力、风量平衡、配电柜所有出线容量分配及电缆规格的核对等； 各专业深化设计人员经过对招标图纸的消化及各参数的复核， 在满足基本功能的情况下对各专业进行综合设计， 提出安装的条件和配合要求。
4、由深化设计小组的专业人员对各专业的深化设计图纸进行会审，协调各专业综合布局；关键部位和重要节点要绘制剖面图和详图； 综合图需要通过各专业的审查，并在与精装图纸核对无误后按照深化设计的要求签字确认； 提交给建设单位(顾问)和原设计单位进行审批。

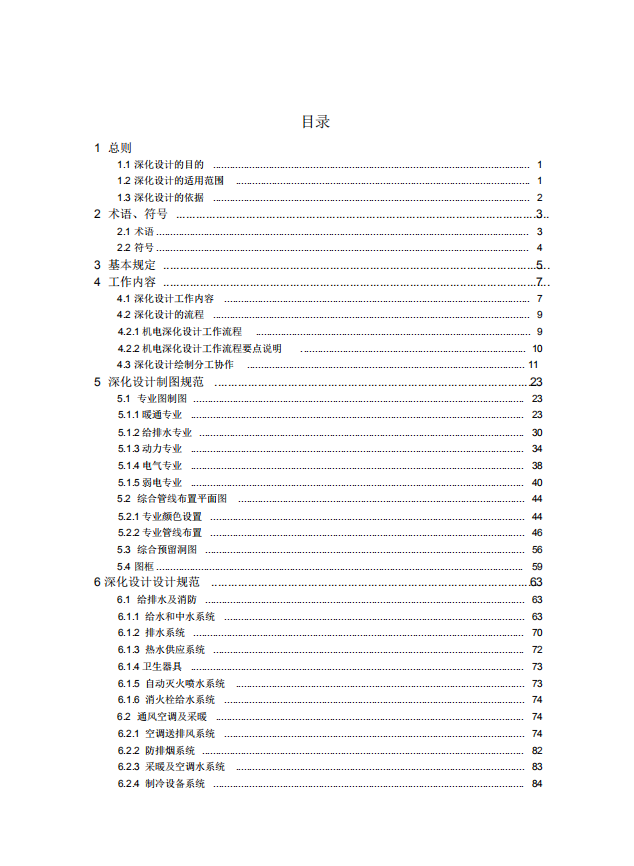

目录

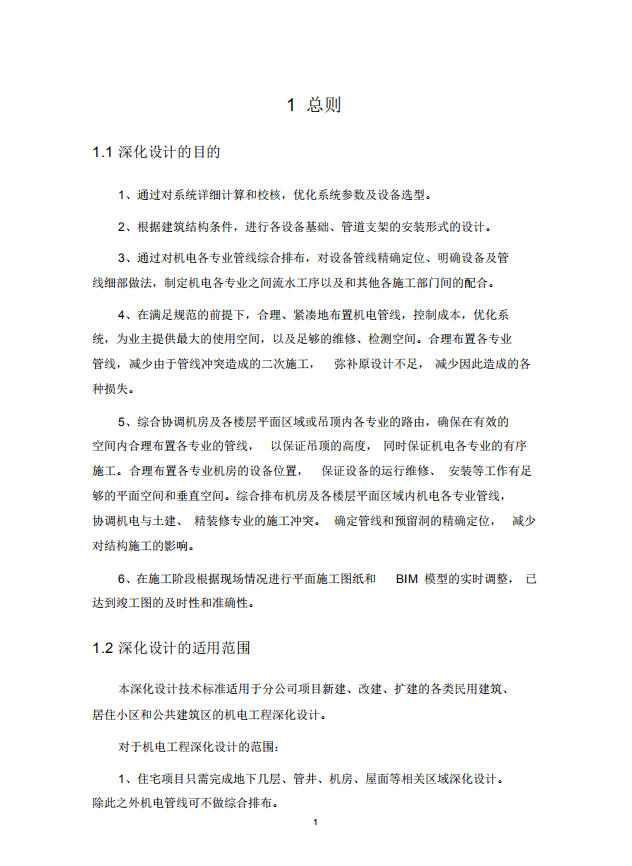

1 总则
1.1 深化设计的目的 .................................................................................................................. 1
1.2 深化设计的适用范围 .......................................................................................................... 1
................
6.4.1 蒸汽系统 ....................................................................................................................... 94
6.4.2 燃气系统 ....................................................................................................................... 95
6.4.3 柴油发电机 .................................................................................................................... 95
