对于机电工程深化设计的范围：
1、住宅项目只需完成地下几层、管井、机房、屋面等相关区域深化设计。除此之外机电管线可不做综合排布。
2、商业、写字楼、办公楼、公共建筑要全面进行深化设计。
深化设计的流程
机电深化设计是工程整体深化设计的组成部分， 是钢结构深化设计的前提条件，是结构施工机电预留预埋和机电安装前的技术资料准备。
机电深化设计图纸包括机电综合管线布置图、 机电综合留洞图、 机电专业深化图、机电机房安装大样图、节点安装大样图及吊顶综合布置平面图。
机电深化设计工作流程
成立深化设计小组→明确设计思路→设计参数的收集（熟悉建筑图、精装图、各机电专业图纸以及功能区划分，领会业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等）→提出深化设计大纲→各专业互相提供设计参数并提出配合条件→绘制各专业深化设计图纸→各专业深化图纸送业主 （顾问、咨询）和原设计单位审批→审批通过后绘制机电综合图及 BIM →机电综合图与精装修核对无误后送业主（顾问、咨询）和原设计单位审批→审批通过后打印施工图并分发各专业施工班组→对现场施工人员进行设计和施工交底→配合施工及对施工过程中发现的问题及时反馈和修改图纸→绘制竣工图及修改BIM 。

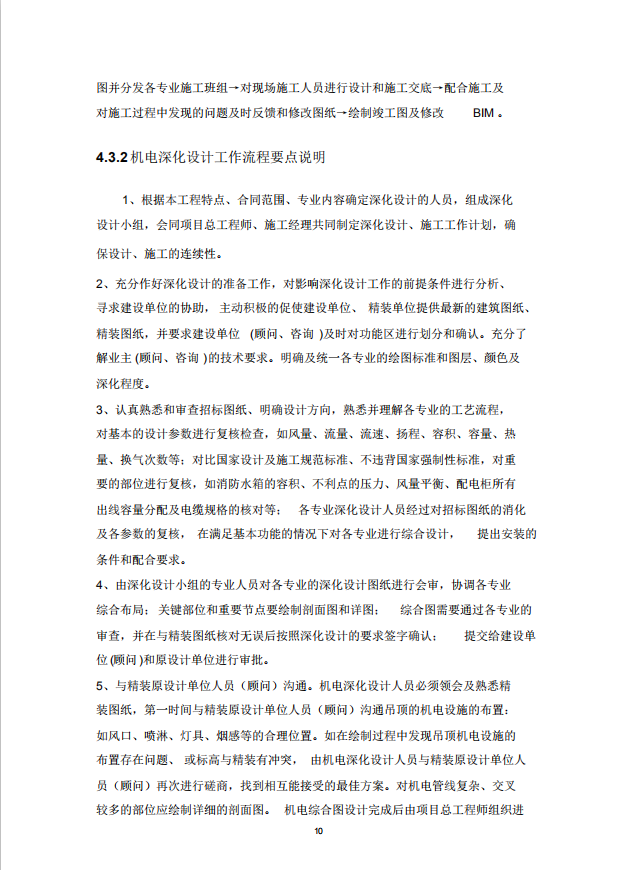

机电深化设计工作流程要点说明
1、根据本工程特点、合同范围、专业内容确定深化设计的人员，组成深化设计小组，会同项目总工程师、施工经理共同制定深化设计、施工工作计划，确保设计、施工的连续性。
2、充分作好深化设计的准备工作，对影响深化设计工作的前提条件进行分析、寻求建设单位的协助， 主动积极的促使建设单位、 精装单位提供最新的建筑图纸、精装图纸，并要求建设单位 (顾问、咨询 )及时对功能区进行划分和确认。充分了解业主 (顾问、咨询 )的技术要求。明确及统一各专业的绘图标准和图层、颜色及深化程度。
3、认真熟悉和审查招标图纸、明确设计方向，熟悉并理解各专业的工艺流程，对基本的设计参数进行复核检查，如风量、流量、流速、扬程、容积、容量、热量、换气次数等；对比国家设计及施工规范标准、不违背国家强制性标准，对重要的部位进行复核，如消防水箱的容积、不利点的压力、风量平衡、配电柜所有出线容量分配及电缆规格的核对等； 各专业深化设计人员经过对招标图纸的消化及各参数的复核，在满足基本功能的情况下对各专业进行综合设计，提出安装的条件和配合要求

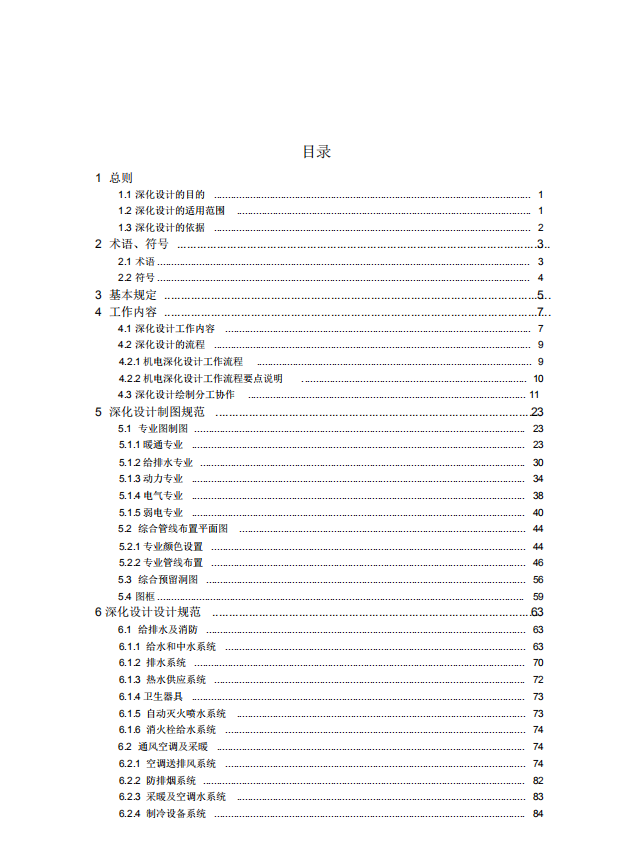

目录
1 总则
1.1 深化设计的目的 ........................... 1
1.2 深化设计的适用范围 ................... 1
1.3 深化设计的依据 .......................... 2
...........
6.4.2 燃气系统 ............................... 95
6.4.3 柴油发电机 ............................ 95
附录
