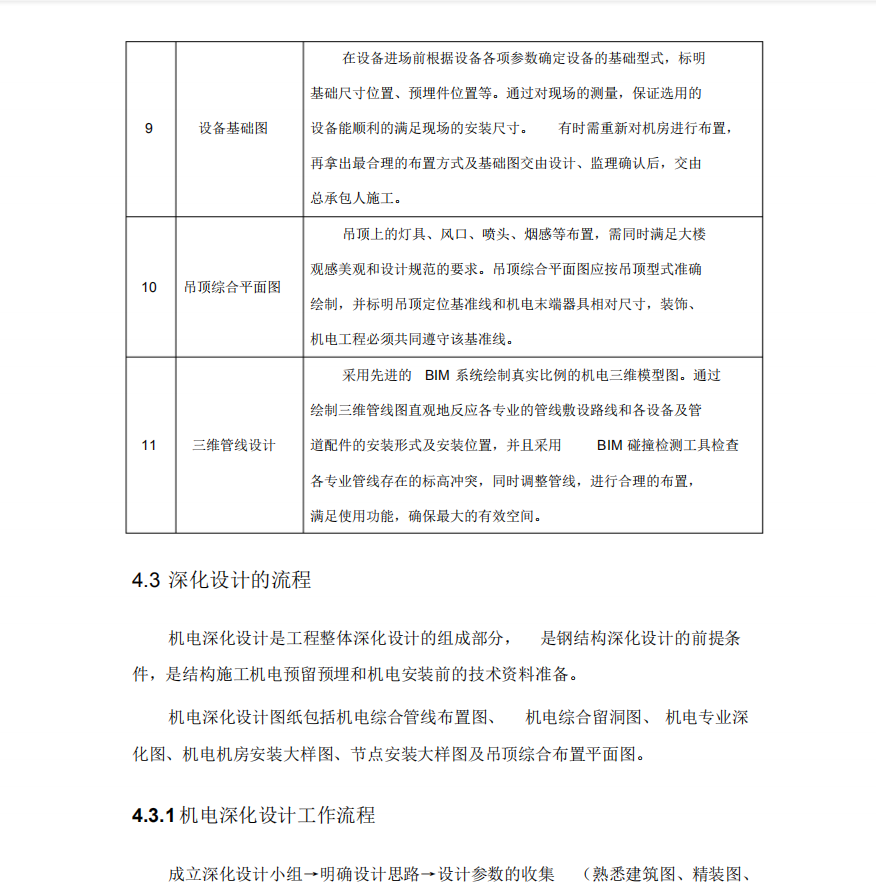

机电深化设计工作流程
成立深化设计小组→明确设计思路→设计参数的收集 （熟悉建筑图、精装图、各机电专业图纸以及功能区划分，领会业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等）→提出深化设计大纲→各专业互相提供设计参数并提出配合条件→绘制各专业深化设计图纸→各专业深化图纸送业主（顾问、咨询）和原设计单位审批→审批通过后绘制机电综合图及BIM →机电综合图与精装修核对无误后送业主（顾问、咨询）和原设计单位审批→审批通过后打印施工图并分发各专业施工班组→对现场施工人员进行设计和施工交底→配合施工及对施工过程中发现的问题及时反馈和修改图纸→绘制竣工图及修改BIM。
生活给水管活给水管道的水管的局部水头损失，宜按管道的连接方式，采用管 (配)件当量长度法计算。当管道的管 (配)件当量长度资料不足时，可按下列管件的连接状况，按管网的沿程水头损失的百分数取值 :
（1）管(配)件内径与管道内径一致，采用三通分水时 ,取材25%～30%；采用分水器分水时，取保15%～20%。
（2）管(配)件内径略大于管道内径，采用三通分水时，取50%～60%；采用分水器分水时，取30%～35%。
（3）管(配)件内径略小于管道内径，管(配)件的插口插入管口内连接 ,采用三通分水时，取 70%～80%；采用分水器分水时，取35%～40%。
给水和中水系统
1、各种管线在同一处垂直方向布置时，一般是线槽或电缆在上，水管在下。先大后小原则。生活给水管道相对其他系统管道为小管，即先布置管径较大的管线后，后布置管径较小的管线，遇管线交叉时，应小管避让大管，因小管所占空间位置较小，造价相对较低且易于安装。
2、给水管（DN15~DN32）中心起距墙表面 50mm 为宜，DN40 以上取 60mm为宜。因为距离过近，立管阀门安装不便，有时需要破坏墙面才能将阀门装上；距离过远则影响美观，且占用空间。均采用管外皮距墙表面 30mm；
3、水泵出水管安装时，变径管应采用同心变径管，在泵口接一可曲挠橡胶软管接头减少因水泵振动传到至管道上的振动力，并应在阀门安装前安装一长约15~20cm的短管。短管上安装压力表，出水管上应设置止回阀及闸阀（或截止阀），止回阀的作用是防止停泵后，出水管的水回流水泵，冲击叶轮。

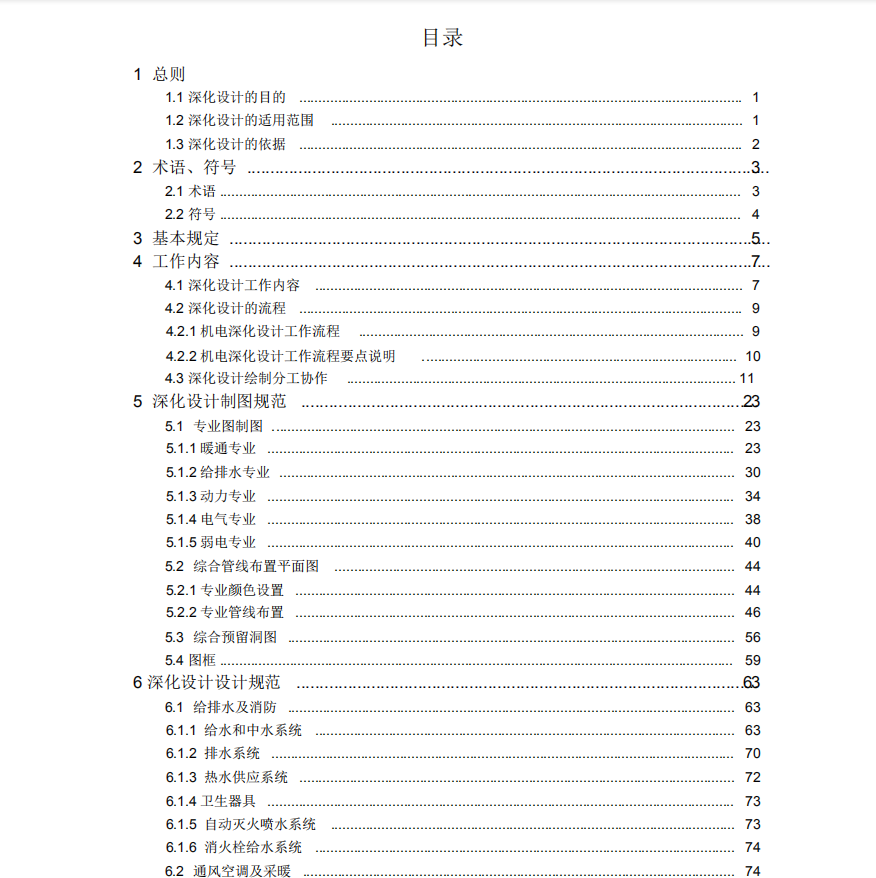

目录
1 总则
1.1 深化设计的目的
1.2 深化设计的适用范围
..............
6.4.2 燃气系统
6.4.3 柴油发电机
