高层住宅楼智能化弱电系统工程施工组织设计(PDF格式)82P
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-10-29
  • 资料类型:RAR
  • 资料大小:4.29 MB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
高层住宅楼智能化弱电系统工程施工组织设计(PDF格式)82P

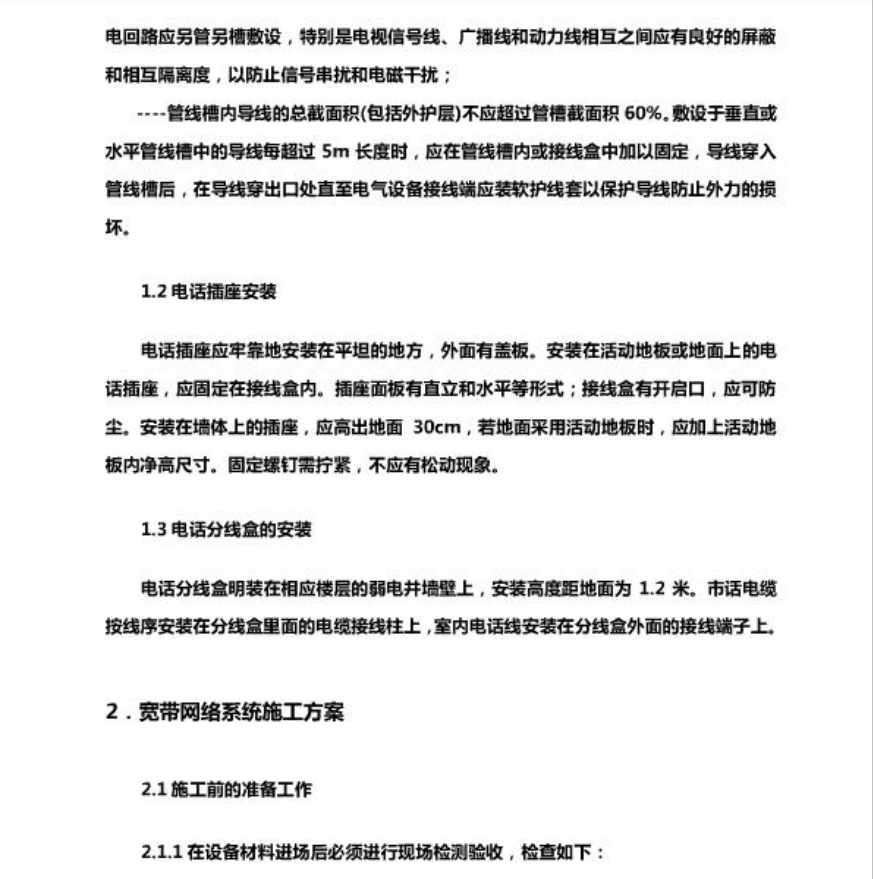

电话插座安装
电话插座应牢靠地安装在平坦的地方,外面有盖板。安装在活动地板或地面上的电话插座,应固定在接线盒内。插座面板有直立和水平等形式;接线盒有开启口,应可防尘。安装在墙体上的插座,应高出地面30cm ,若地面采用活动地板时,应加上活动地板内净高尺寸。固定螺钉需拧紧,不应有松动现象。
电话分线盒的安装
电话分线盒明装在相应楼层的弱电井墙壁上,安装高度距地面为1.2米。市话电缆按线序安装在分线盒里面的电缆接线柱上,室内电话线安装在分线盒外面的接线端子上。
线缆桥架施工方法要点
桥架间连接板两端要有铜芯接地线 ,并与接地端的镀锌扁钢相连,最小截面不小于4平方毫米,或全长安装大于4*25镀锌接地扁铁。
桥架安装时应做到安装牢固 ,横平竖直,沿桥架水平走向的支架间距1.5至3米,垂直安装支架间距不大于2米,吊支架左右偏差应不大于10毫米,高低偏差不大于5毫米。
桥架与支架间螺栓、 桥架连接板螺栓固定无遗漏,螺母位于桥架外侧,铝合金桥架与钢支架固定时,要有互相间绝缘的防电化腐蚀措施。
支架用膨胀螺栓固定时 ,选用螺栓适配,连接紧固,防松零件齐全。
桥架转弯处的弯 曲半径不小于桥架内电缆最小弯曲半径( R=100 )
管道施工方法要点
检查进场的金属管道,金属管应符合设计文件的规定,表面不应有穿孔、裂缝和明显的凹凸不平,内璧应光滑,不允许有锈蚀。在易受机械损伤的地方和在受力较大处直埋时,应采用足够强度的管材。
管煨弯可采用冷煨和热煨法,管径20mm及其以下可采用手扳煨管器,管径25mm及其以上使用液压煨管器;箱体装应牢固平整,开孔整齐并与管径项吻合,要求一管-孔不得开长孔,铁制盒、箱严禁用电气焊开孔

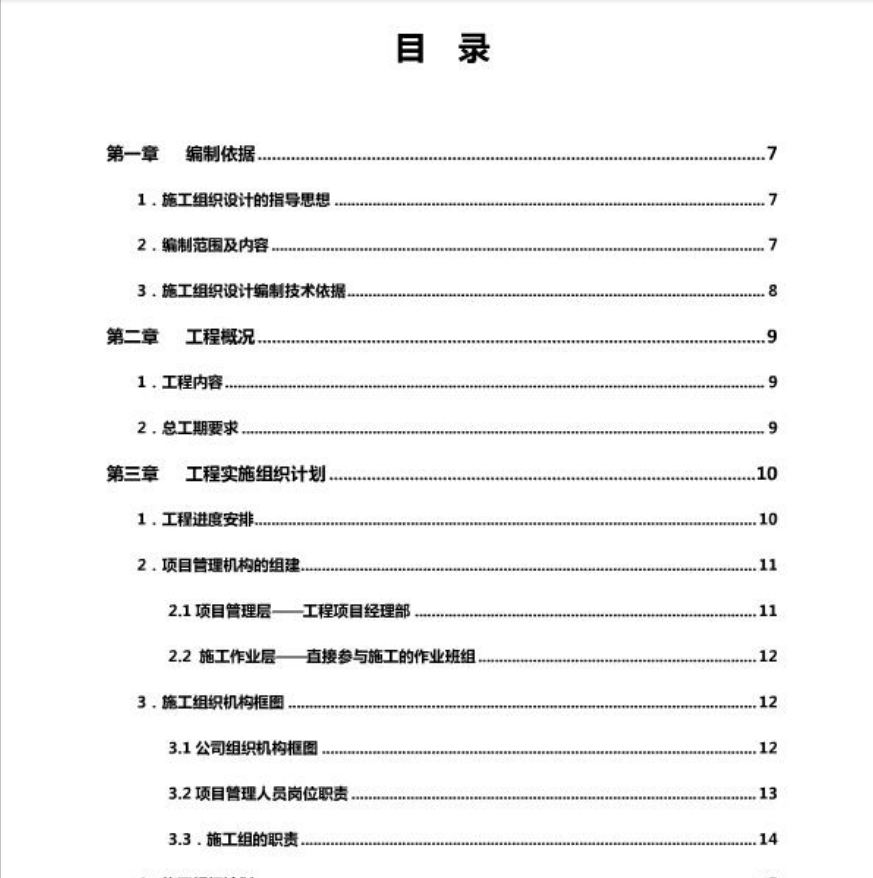

目录
第一章
编制依据
1.施工组织设计的指导思想
2.编制范围及内容
...........
2.工程售后服务方案
3.紧急异常情况的及时处理

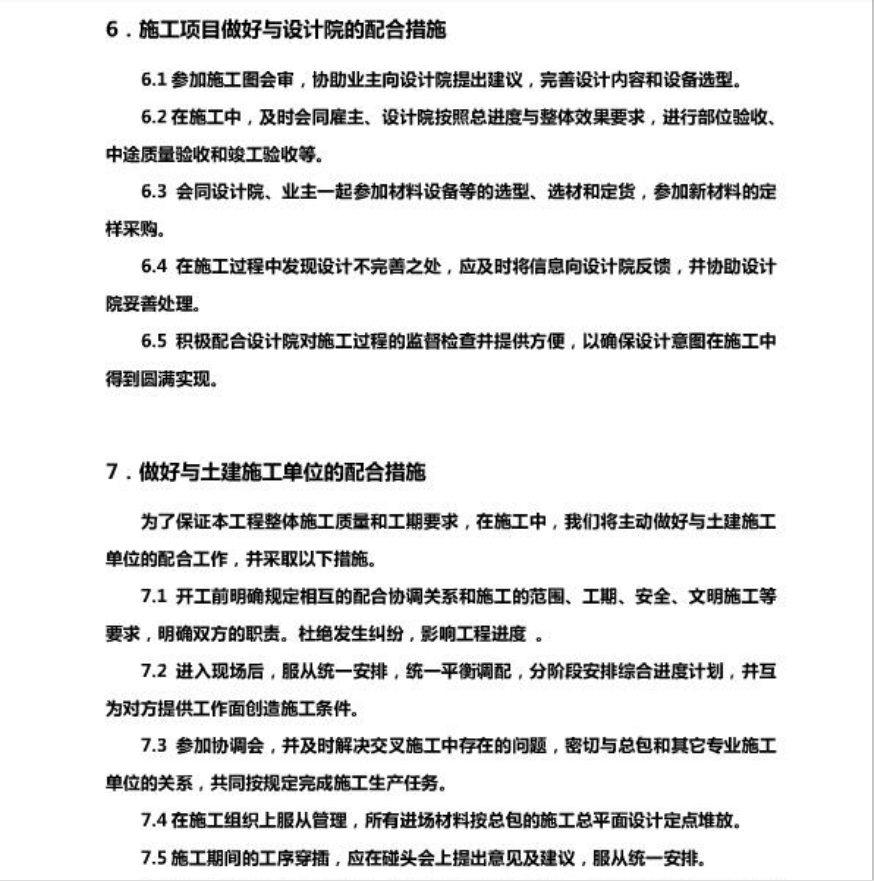

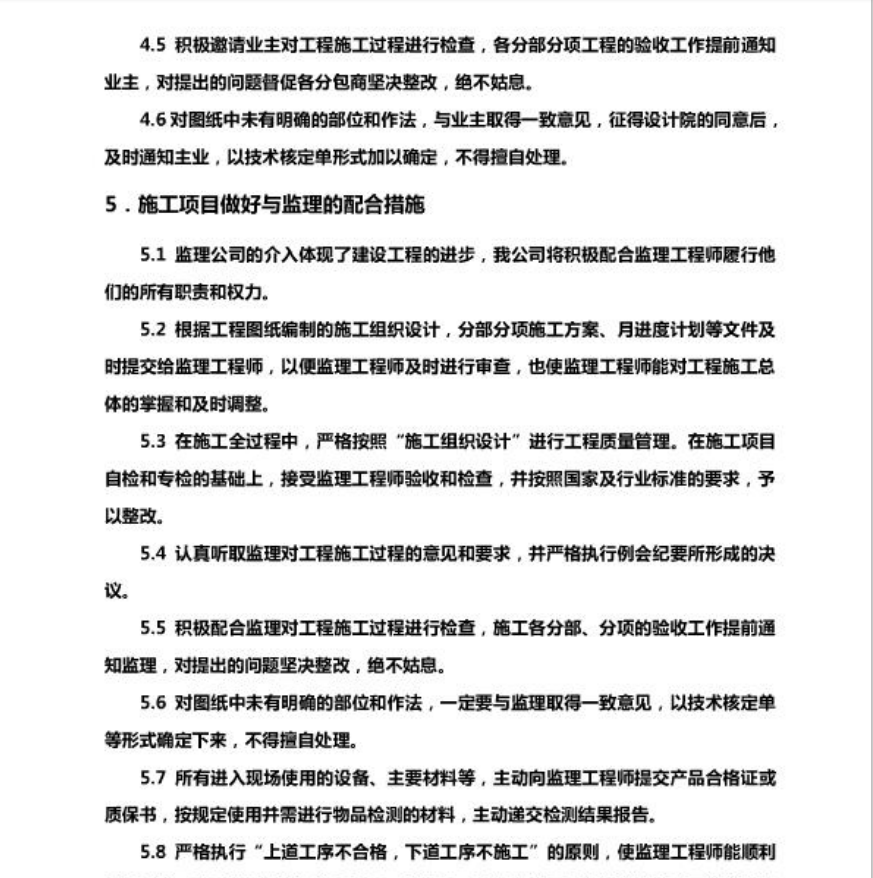

资料截图
