二十五层畜产高档商住楼空调系统安装工程施工组织设计
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-21
  • 资料类型:RAR
  • 资料大小:57.3 KB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com

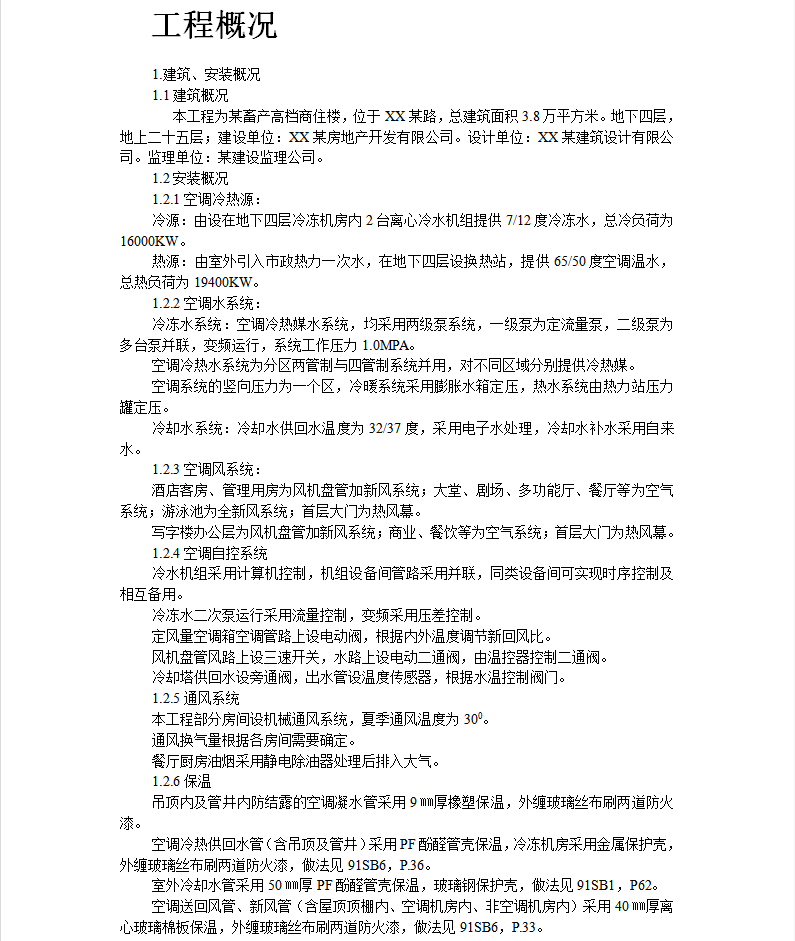

二十五层畜产高档商住楼空调系统安装工程施工组织设计
本工程为某畜产高档商住楼,位于XX某路,总建筑面积3.8万平方米。地下四层,地上二十五层;建设单位:XX某房地产开发有限公司。设计单位:XX某建筑设计有限公司。监理单位:某建设监理公司。
1.2安装概况
1.2.1空调冷热源:
冷源:由设在地下四层冷冻机房内2台离心冷水机组提供7/12度冷冻水,总冷负荷为16000KW。
热源:由室外引入市政热力一次水,在地下四层设换热站,提供65/50度空调温水,总热负荷为19400KW。
1.2.2空调水系统:
冷冻水系统:空调冷热媒水系统,均采用两级泵系统,一级泵为定流量泵,二级泵为多台泵并联,变频运行,系统工作压力1.0MPA。
空调冷热水系统为分区两管制与四管制系统并用,对不同区域分别提供冷热媒。
空调系统的竖向压力为一个区,冷暖系统采用膨胀水箱定压,热水系统由热力站压力罐定压。
冷却水系统:冷却水供回水温度为32/37度,采用电子水处理,冷却水补水采用自来水。

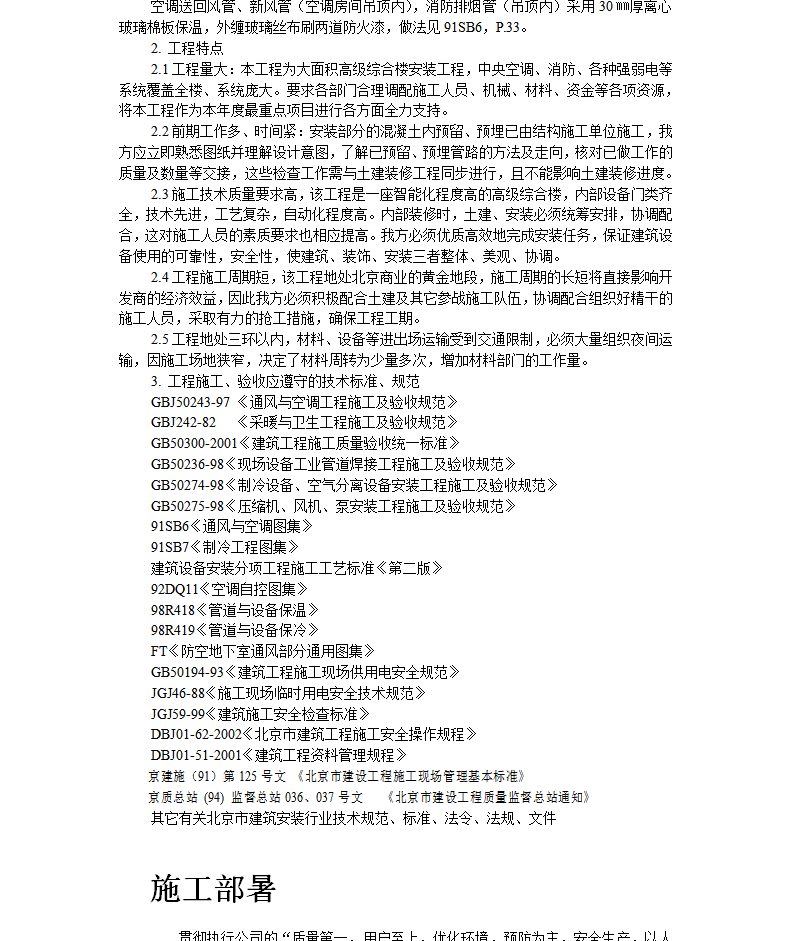

资料截图
  • 二十五层畜产高档商住楼空调系统安装工程施工组织设计
  • 二十五层畜产高档商住楼空调系统安装工程施工组织设计
  • 二十五层畜产高档商住楼空调系统安装工程施工组织设计
