六层教学楼设备安装工程施工组织设计
  • 资料等级:
  • 授权方式:资料共享
  • 发布时间:2020-11-21
  • 资料类型:RAR
  • 资料大小:79.5 KB
  • 资料分类:电气工程
  • 运行环境:WinXp,Win2003,WinVista,Win ;
  • 解压密码:gc5.com
六层教学楼设备安装工程施工组织设计
1 工程简介:
XXX某教学楼位于某院内,总建筑面积11296.72平方米,建筑高度为22.65米,地下一层为人防和设备房,地上六层为教室,设计单位为中旭建筑设计事务所,安装总造价为359.6万元。
2 主要工程内容
(给排水、雨水、消火栓给水系统;采暖、通风系统;强、弱电系统;火灾自动报警系统;防雷接地)
给排水、雨水、消火栓给水系统
给水:由院内给水管网上引两根DN150的管道经水表井后形成环状,以满足消防灭火时双向供水的要求。室内给水系统竖向分为二个区:四至六层为高区,由变频调速供水设备供水;地下一层至三层为低区,由室外管网直接供水。
排水:一层及一层以上污、废水采用重力自流排水,地下室排入排水泵坑,再由潜水泵提升排出。
雨水:屋面雨水采用外落水排水;室外地面雨水经雨水口及管道排入校内雨水管道。
消火栓给水:室内消火栓给水平时压力由屋顶水箱维持,消防时由消火栓加压泵供水,消防泵由消火栓处的按钮直接启动,室外消防用水由室外给水管网上的室外消火栓供给。
采暖、通风系统:
采暖:热源来源于校内锅炉房,供回水温度为95/70℃,采用杌械循环双管下供下回同程系统,供暖干管部分敷设在半通行地沟内,部分走一层吊顶。散热器均采用四柱760型铸铁散热器,落地安装。
通风:共有一个机械排风系统和一个机械排烟系统;P-1为排风系统,负责地下一层变配电室及水泵房排水;PY-1为排烟系统,负责地下一层内走廊的排烟。

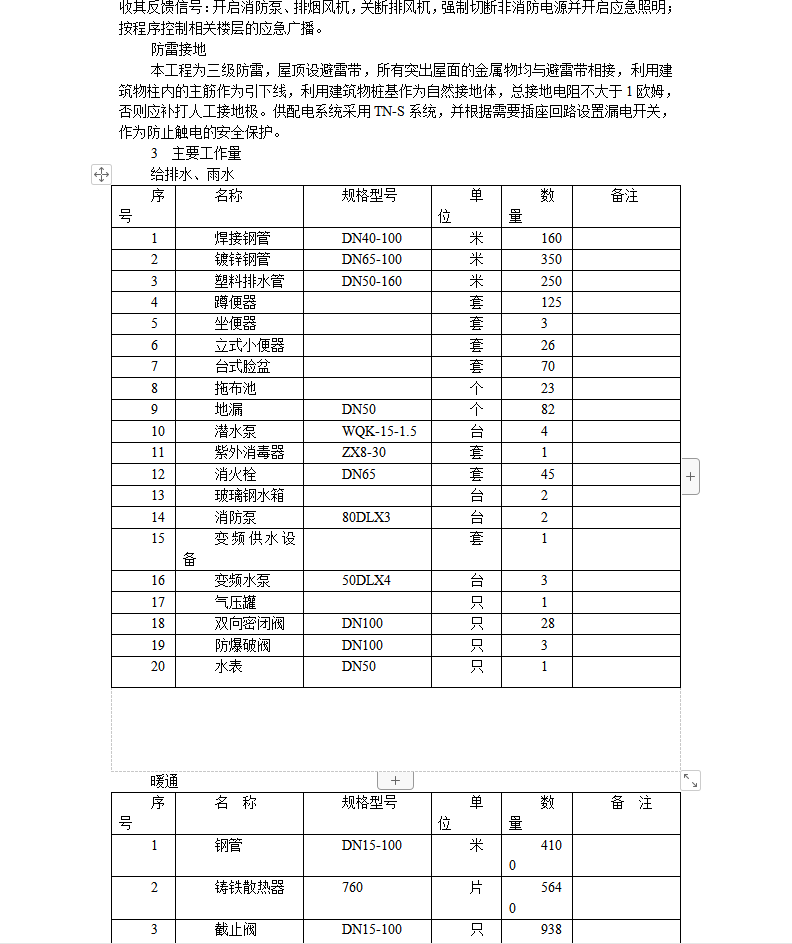

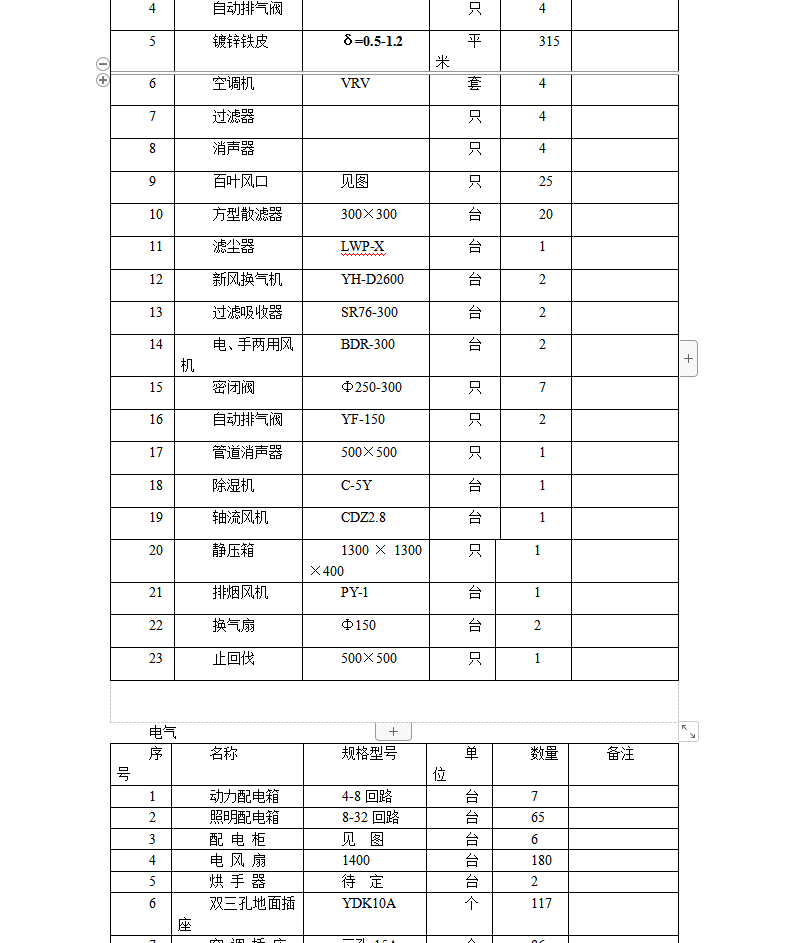

资料截图
  • 六层教学楼设备安装工程施工组织设计
  • 六层教学楼设备安装工程施工组织设计
  • 六层教学楼设备安装工程施工组织设计
