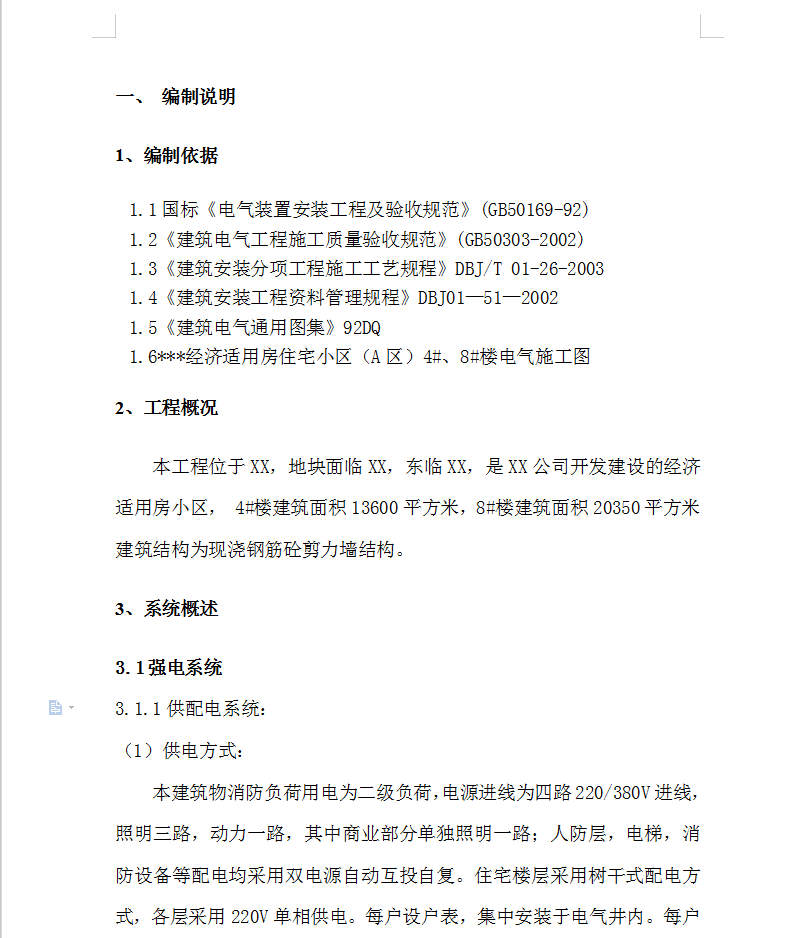

本工程位于XX，地块面临XX，东临XX，是XX公司开发建设的经济适用房小区， 4#楼建筑面积13600平方米，8#楼建筑面积20350平方米，建筑结构为现浇钢筋砼剪力墙结构。
供配电系统：
（1）供电方式：

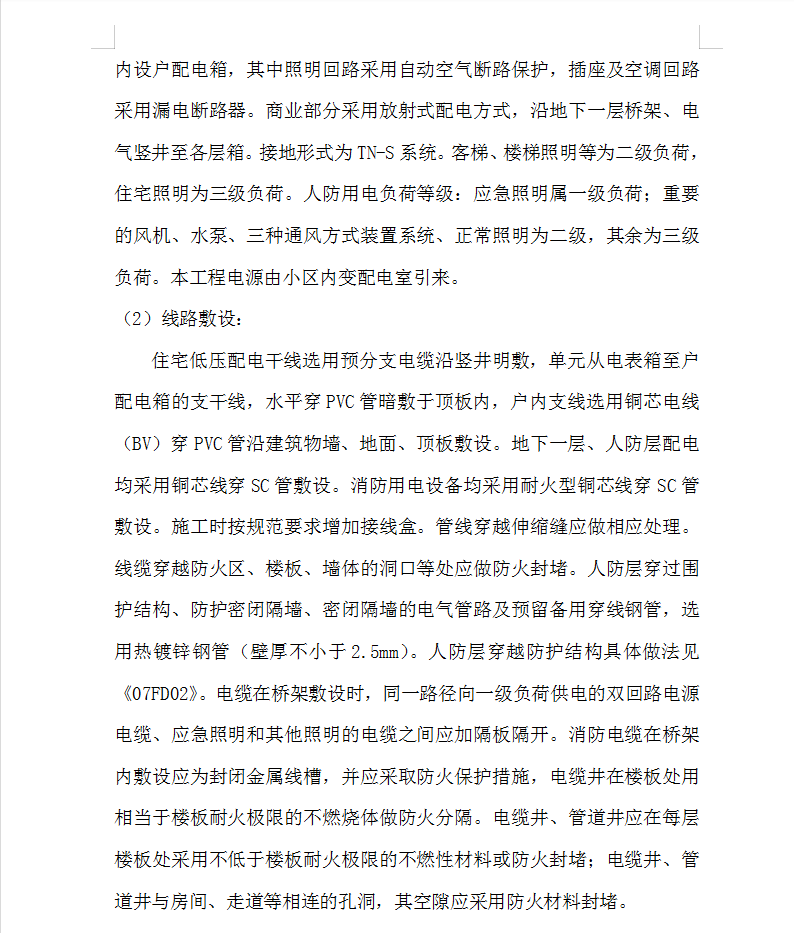

本建筑物消防负荷用电为二级负荷，电源进线为四路220/380V进线，照明三路，动力一路，其中商业部分单独照明一路；人防层，电梯，消防设备等配电均采用双电源自动互投自复。住宅楼层采用树干式配电方式，各层采用220V单相供电。每户设户表，集中安装于电气井内。每户内设户配电箱，其中照明回路采用自动空气断路保护，插座及空调回路采用漏电断路器。商业部分采用放射式配电方式，沿地下一层桥架、电气竖井至各层箱。接地形式为TN-S系统。客梯、楼梯照明等为二级负荷，住宅照明为三级负荷。人防用电负荷等级：应急照明属一级负荷；重要的风机、水泵、三种通风方式装置系统、正常照明为二级，其余为三级负荷。本工程电源由小区内变配电室引来。
（2）线路敷设：
住宅低压配电干线选用预分支电缆沿竖井明敷，单元从电表箱至户配电箱的支干线，水平穿PVC管暗敷于顶板内，户内支线选用铜芯电线（BV）穿PVC管沿建筑物墙、地面、顶板敷设。地下一层、人防层配电均采用铜芯线穿SC管敷设。消防用电设备均采用耐火型铜芯线穿SC管敷设。施工时按规范要求增加接线盒。管线穿越伸缩缝应做相应处理。线缆穿越防火区、楼板、墙体的洞口等处应做防火封堵。人防层穿过围护结构、防护密闭隔墙、密闭隔墙的电气管路及预留备用穿线钢管，选用热镀锌钢管（壁厚不小于2.5mm）。人防层穿越防护结构具体做法见《07FD02》。电缆在桥架敷设时，同一路径向一级负荷供电的双回路电源电缆、应急照明和其他照明的电缆之间应加隔板隔开。消防电缆在桥架内敷设应为封闭金属线槽，并应采取防火保护措施，电缆井在楼板处用相当于楼板耐火极限的不燃烧体做防火分隔。电缆井、管道井应在每层楼板处采用不低于楼板耐火极限的不燃性材料或防火封堵；电缆井、管道井与房间、走道等相连的孔洞，其空隙应采用防火材料封堵。

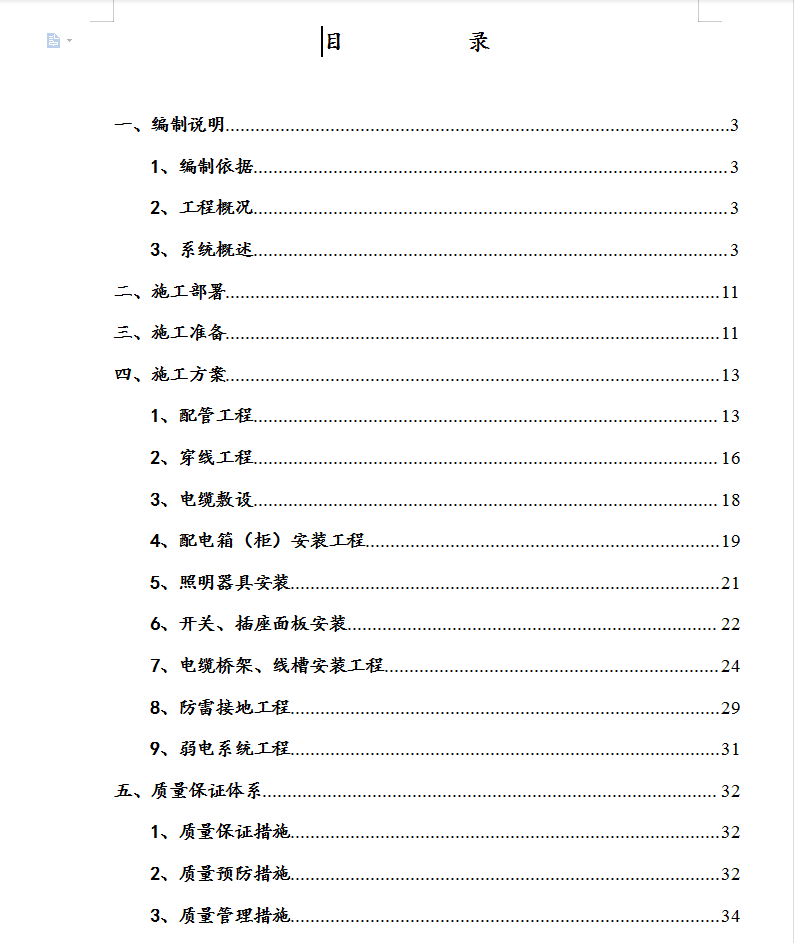

目录
一、编制说明
1、编制依据
2、工程概况
............
九、原材料节约措施
十、施工进度计划
