某市档案中心施工总承包工程机电安装施工组织设计 111P

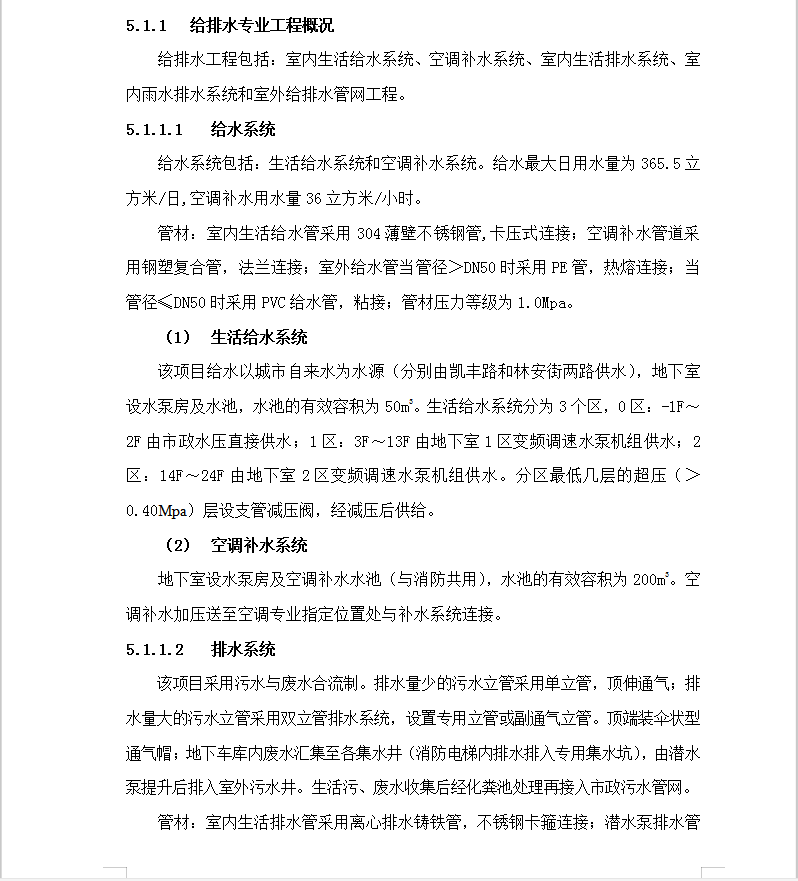

5.1.1 给排水专业工程概况
给排水工程包括:室内生活给水系统、空调补水系统、室内生活排水系统、室内雨水排水系统和室外给排水管网工程。
5.1.1.1 给水系统
给水系统包括:生活给水系统和空调补水系统。给水最大日用水量为365.5立方米/日,空调补水用水量36立方米/小时。
管材:室内生活给水管采用304薄壁不锈钢管,卡压式连接;空调补水管道采用钢塑复合管,法兰连接;室外给水管当管径>DN50时采用PE管,热熔连接;当管径≤DN50时采用PVC给水管,粘接;管材压力等级为1.0Mpa。
(1)生活给水系统
该项目给水以城市自来水为水源(分别由凯丰路和林安街两路供水),地下室设水泵房及水池,水池的有效容积为50m3。生活给水系统分为3个区,0区:-1F~2F由市政水压直接供水;1区:3F~13F由地下室1区变频调速水泵机组供水;2区:14F~24F由地下室2区变频调速水泵机组供水。分区最低几层的超压(>0.40Mpa)层设支管减压阀,经减压后供给。
(2)空调补水系统
地下室设水泵房及空调补水水池(与消防共用),水池的有效容积为200m3。空调补水加压送至空调专业指定位置处与补水系统连接。

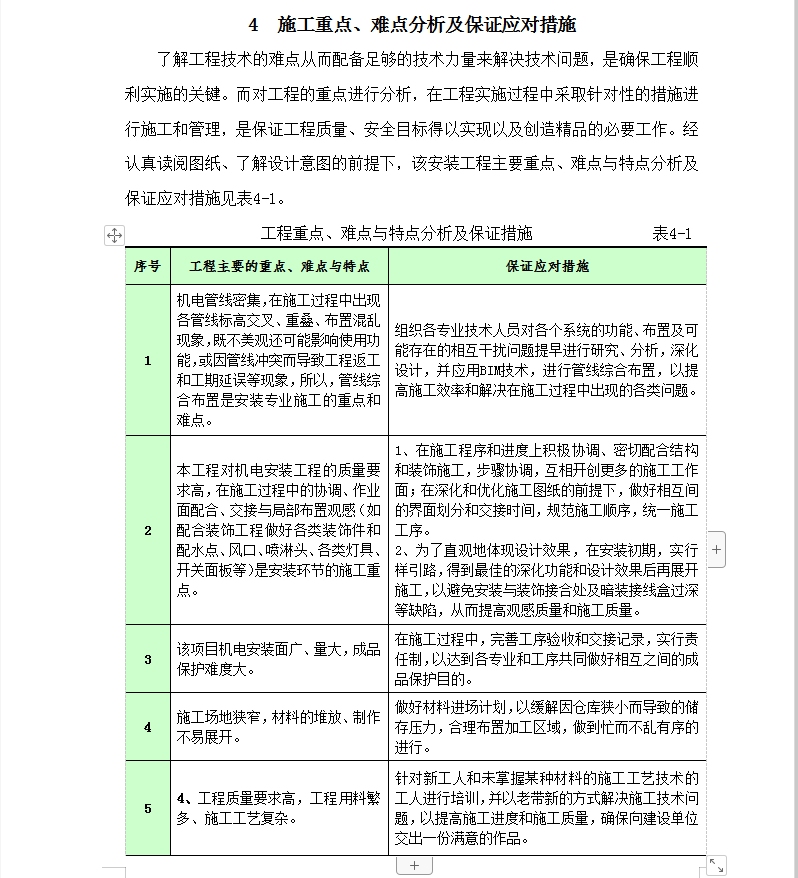

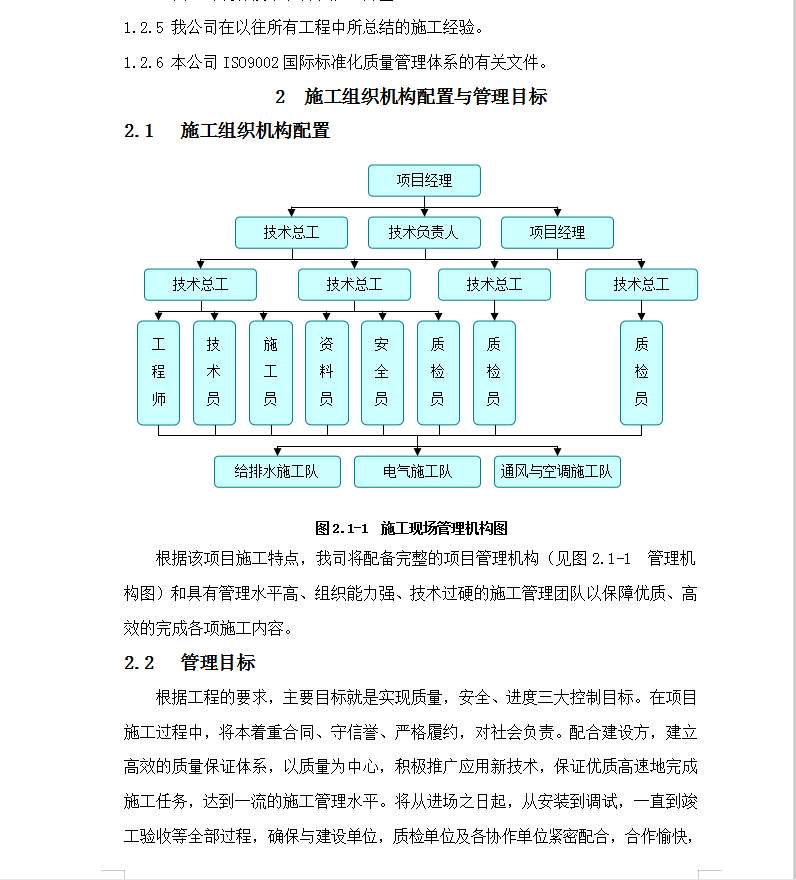

资料截图
