框架-剪力墙住宅小区人防地下室水电安装专项施工方案 26P

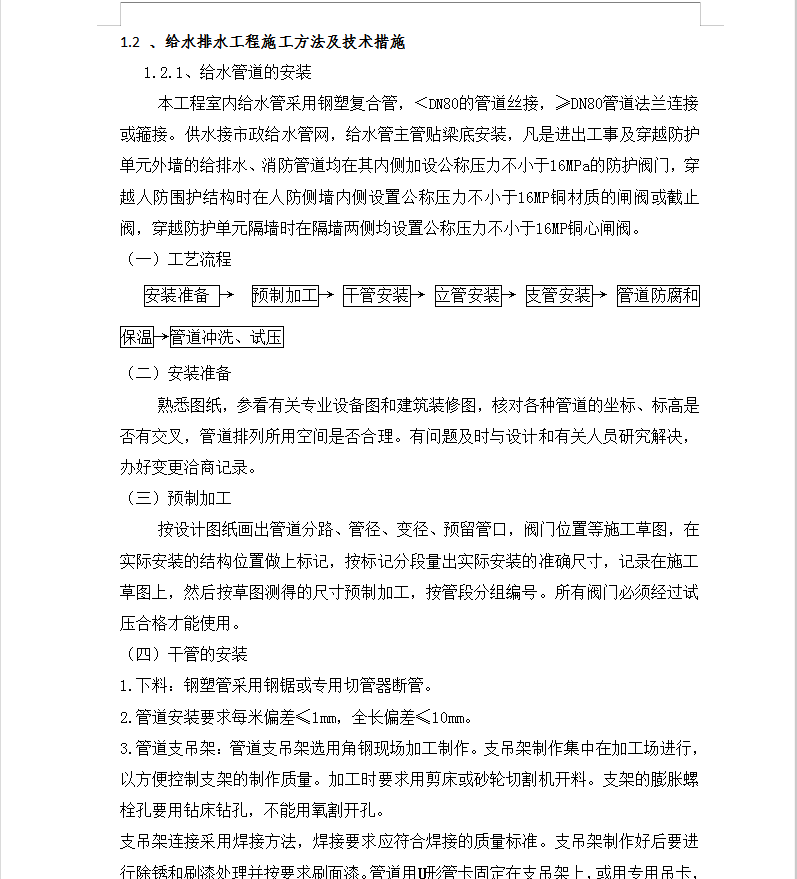

1.2.1、给水管道的安装
本工程室内给水管采用钢塑复合管,<DN80的管道丝接,≥DN80管道法兰连接或箍接。供水接市政给水管网,给水管主管贴梁底安装,凡是进出工事及穿越防护单元外墙的给排水、消防管道均在其内侧加设公称压力不小于16MPa的防护阀门,穿越人防围护结构时在人防侧墙内侧设置公称压力不小于16MP铜材质的闸阀或截止阀,穿越防护单元隔墙时在隔墙两侧均设置公称压力不小于16MP铜心闸阀。
(一)工艺流程
安装准备 → 预制加工→ 干管安装→ 立管安装→ 支管安装→ 管道防腐和保温→管道冲洗、试压
(二)安装准备
熟悉图纸,参看有关专业设备图和建筑装修图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理。有问题及时与设计和有关人员研究解决,办好变更洽商记录。
(三)预制加工
按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工,按管段分组编号。所有阀门必须经过试压合格才能使用。
