2.1.1总体系统简介
本工程为**国际大厦工程，总建筑面积为54732平米，结构形式为钢筋砼剪力墙结构，电气系统配有变配电系统、电力配电系统、照明系统、防雷及接地系统等，智能建筑系统有火灾报警及消防联动控制、有线电视、通信系统、广播系统、安全技术防范系统、综合布线系统、建筑设备监控、智能计量系统、车库管理系统、移动通信信号覆盖系统等。
2.1.2分项工程设计简介
2.1.2.1、10/0.4kV变配电系统：

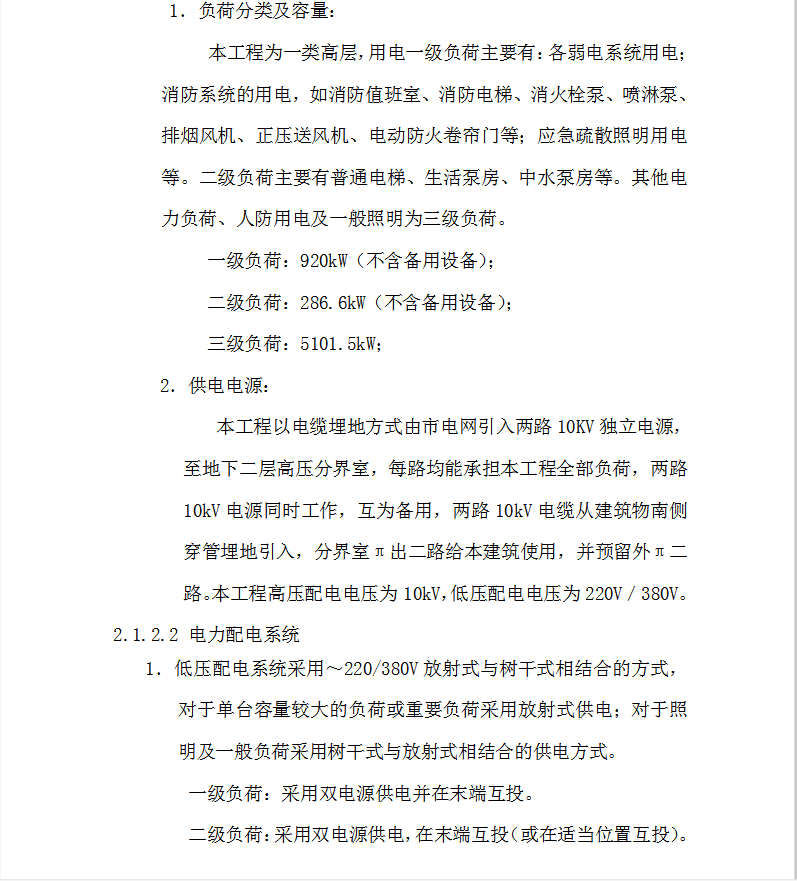

1．负荷分类及容量：
本工程为一类高层，用电一级负荷主要有：各弱电系统用电；消防系统的用电，如消防值班室、消防电梯、消火栓泵、喷淋泵、排烟风机、正压送风机、电动防火卷帘门等；应急疏散照明用电等。二级负荷主要有普通电梯、生活泵房、中水泵房等。其他电力负荷、人防用电及一般照明为三级负荷。
一级负荷：920kW（不含备用设备）；
二级负荷：286.6kW（不含备用设备）；
三级负荷：5101.5kW；
2．供电电源：
本工程以电缆埋地方式由市电网引入两路10KV独立电源，至地下二层高压分界室，每路均能承担本工程全部负荷，两路10kV电源同时工作，互为备用，两路10kV电缆从建筑物南侧穿管埋地引入，分界室π出二路给本建筑使用，并预留外π二路。本工程高压配电电压为10kV，低压配电电压为220V／380V。
