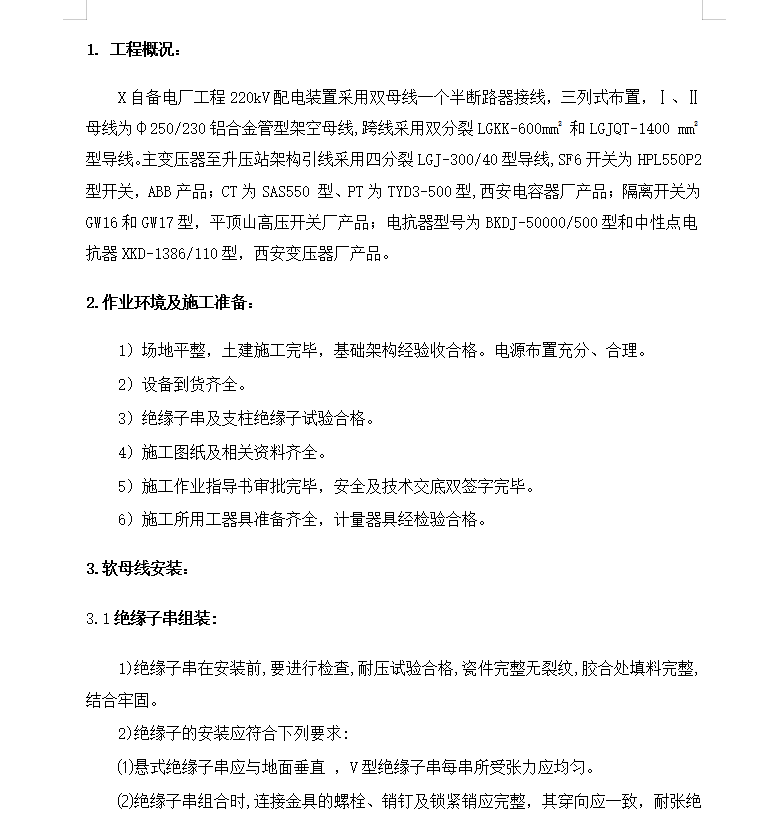

X自备电厂工程220kV配电装置采用双母线一个半断路器接线，三列式布置，Ⅰ、Ⅱ母线为φ250/230铝合金管型架空母线,跨线采用双分裂LGKK-600mm2 和LGJQT-1400 mm2 型导线。主变压器至升压站架构引线采用四分裂LGJ-300/40型导线,SF6开关为HPL550P2型开关，ABB产品；CT为SAS550 型、PT为TYD3-500型
绝缘子串组装:
1)绝缘子串在安装前,要进行检查,耐压试验合格,瓷件完整无裂纹,胶合处填料完整,结合牢固。
2)绝缘子的安装应符合下列要求:
⑴悬式绝缘子串应与地面垂直 ，V型绝缘子串每串所受张力应均匀。
⑵绝缘子串组合时,连接金具的螺栓、销钉及锁紧销应完整，其穿向应一致，耐张绝缘子串的碗口应朝上。
⑶弹簧销应有足够的弹性，开口销必须分开，开口角度为60～90度，严禁用线材及铅丝代替。
⑷均压环、屏蔽环等保护金具应安装牢固，位置正确，绝缘子串吊装前应清理干净。

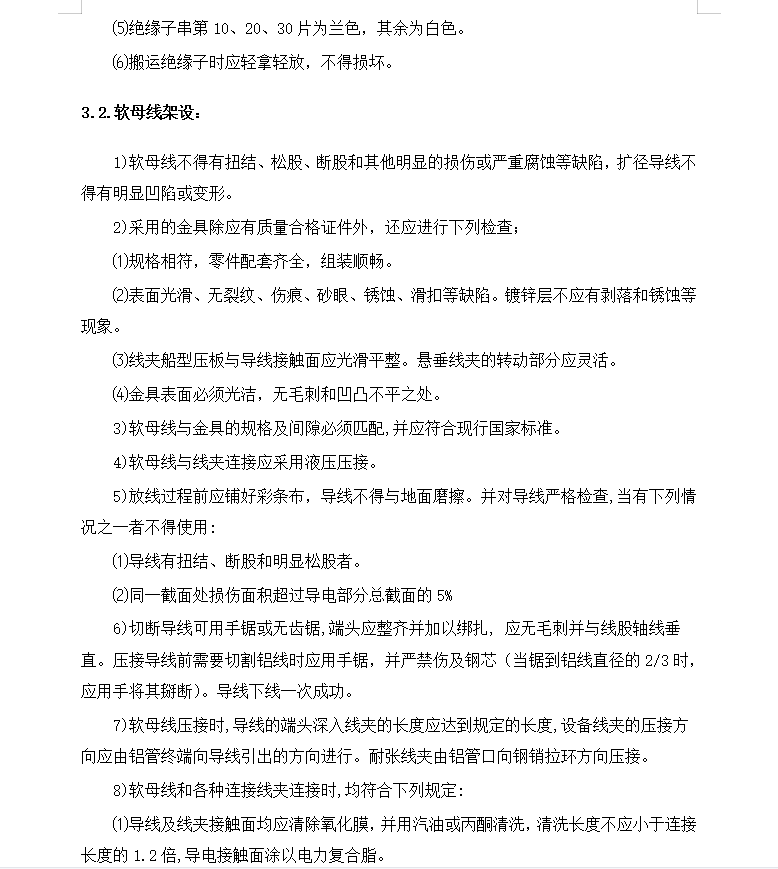

⑸绝缘子串第10、20、30片为兰色，其余为白色。
