大厦机电施工方案 69P
发展中心大厦为综合办公楼项目,建筑面积为77828m2,建筑物之总高由±0.00 起计至主屋顶面为149m。标准层高为4m,裙楼层高为4~4.60m 不等。三层地下室,均为停车场;七层高的裙楼,一层~三层为银行,四层~五层为餐厅,六层~七层为会议室和办公室,屋面层为平台花园;一栋三十层高座落在群房上的办公楼;顶层为直升机停机坪。
通风系统
1.写字楼采用机械排风系统,每由四台排风机通过风管连接至外墙排至室外。
2.卫生间均设机械排风系统。裙楼及会所由天花型排气扇通过风管排至外墙至室外。上、下区办公楼由天花型排气扇通过风管排至每层土建坚井,在十八、十九层设二次排风机集中排至室外。
3.裙楼餐厅、会议室设排风系统,由排风机经排风管道排至室外。
4.地下汽车库、自行车库根据消防规范分两个防火分区,共用一个排风、排烟系统,风管穿防火区处设防火阀。地库高低压配电房、变压器室、水泵房设机械送、排风系统。新鲜刷首层经土建坚井入各层送风机房送入至车库,排风也经土建坚井排至首层室外。
5.十八层冷冻主机房设机械制排风系统,排至室外,自然补风。
6.地下三层为五级人防工事,设置一套战时清洁式通风、滤毒式通风及隔绝式通风系统。

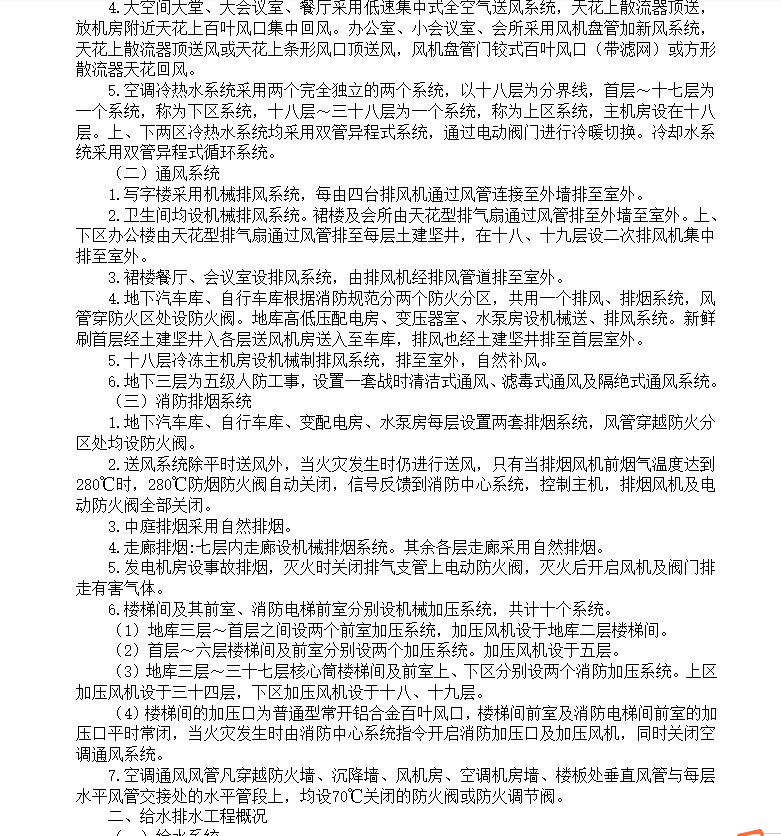

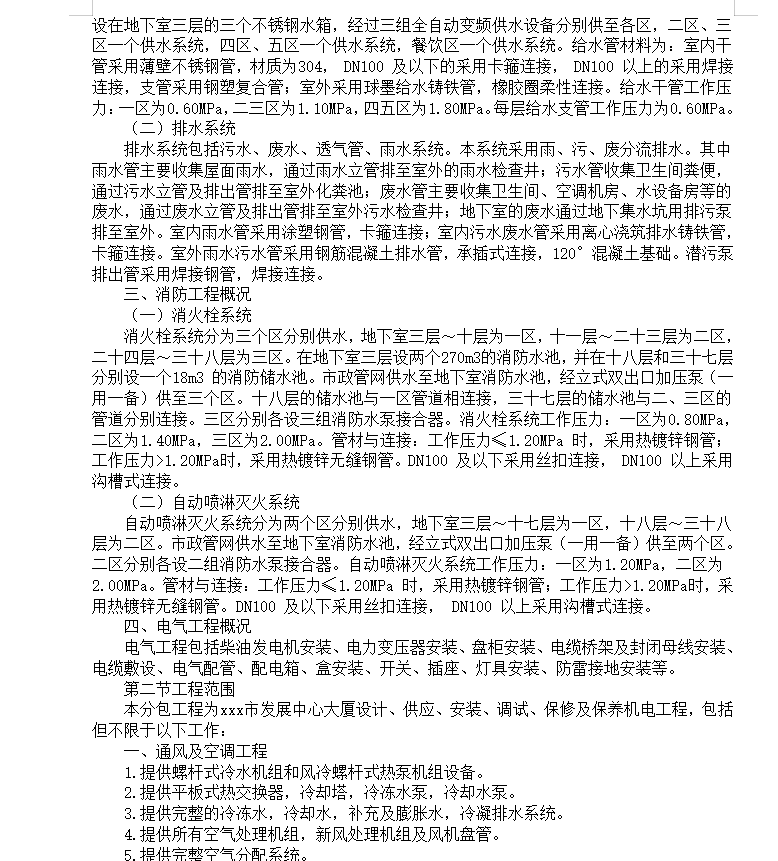

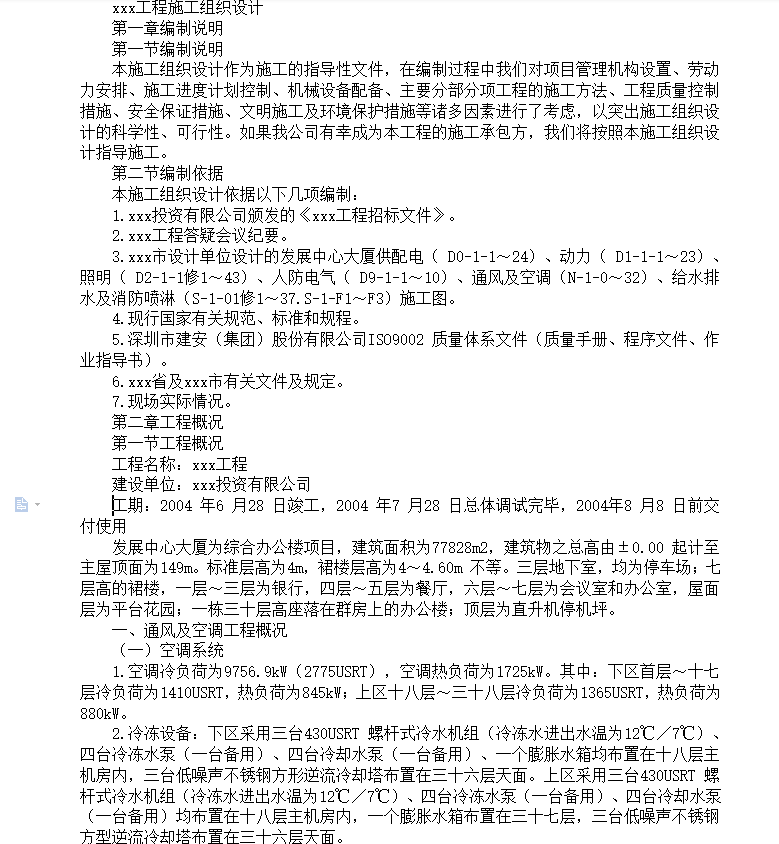

资料截图
  • 大厦机电施工方案 69P
  • 大厦机电施工方案 69P
  • 大厦机电施工方案 69P
