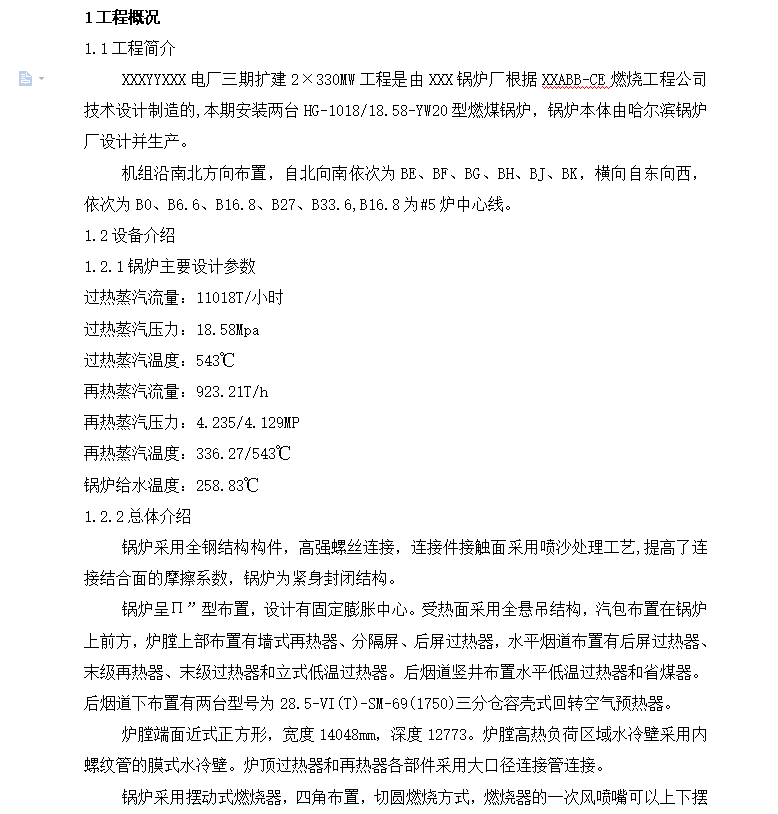

锅炉采用全钢结构构件，高强螺丝连接，连接件接触面采用喷沙处理工艺,提高了连接结合面的摩擦系数，锅炉为紧身封闭结构。
锅炉呈П”型布置，设计有固定膨胀中心。受热面采用全悬吊结构，汽包布置在锅炉上前方，炉膛上部布置有墙式再热器、分隔屏、后屏过热器，水平烟道布置有后屏过热器、末级再热器、末级过热器和立式低温过热器。后烟道竖井布置水平低温过热器和省煤器。后烟道下布置有两台型号为28.5-VI(T)-SM-69(1750)三分仓容壳式回转空气预热器。
炉膛端面近式正方形，宽度14048mm，深度12773。炉膛高热负荷区域水冷壁采用内螺纹管的膜式水冷壁。炉顶过热器和再热器各部件采用大口径连接管连接。
锅炉采用摆动式燃烧器，四角布置，切圆燃烧方式，燃烧器的一次风喷嘴可以上下摆动±20°，二次风喷嘴可以摆动±30°，锅炉采用二级点火系统，油枪的最大出力按30%MC工况设计。过热器汽温主要靠一、二喷水减温器调节，再热器汽温主要以燃烧器摆动调节为主。
