范围
本工艺标准适用于额定载重量5000kg及以下、额定速度3m/s及以下的各类国产曳引驱动电梯电气设备安装工程。

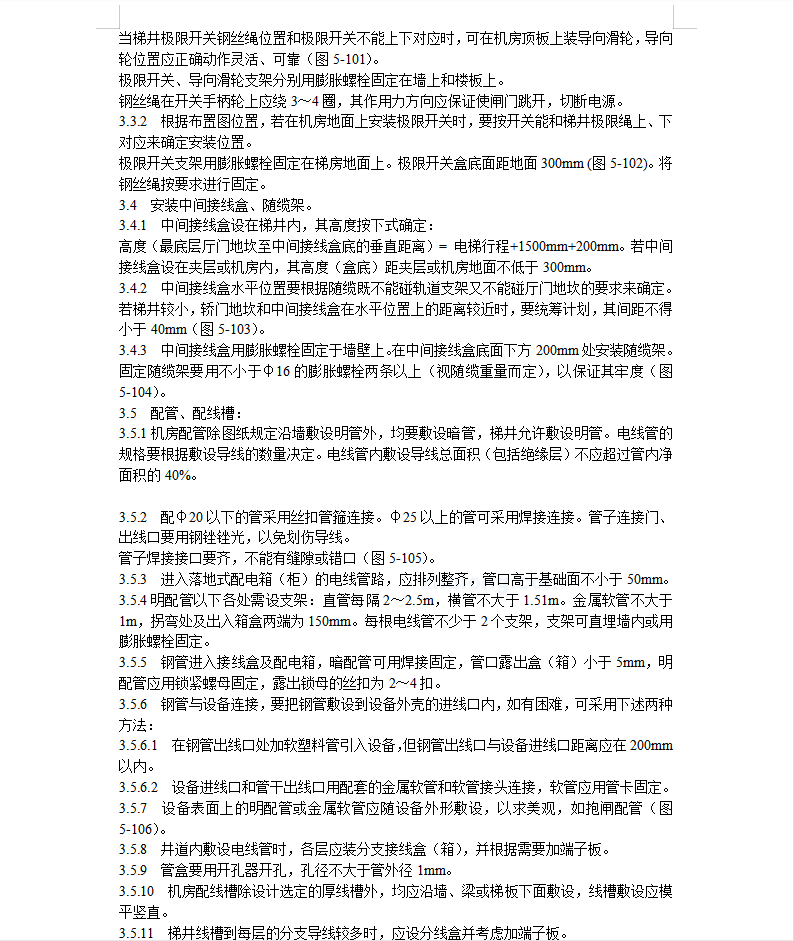

安装中间接线盒、随缆架。
1 中间接线盒设在梯井内，其高度按下式确定：
高度（最底层厅门地坎至中间接线盒底的垂直距离）= 电梯行程+1500mm+200mm。若中间接线盒设在夹层或机房内，其高度（盒底）距夹层或机房地面不低于300mm。
2 中间接线盒水平位置要根据随缆既不能碰轨道支架又不能碰厅门地坎的要求来确定。若梯井较小，轿门地坎和中间接线盒在水平位置上的距离较近时，要统筹计划，其间距不得小于40mm（图5-103）。
3 中间接线盒用膨胀螺栓固定于墙壁上。在中间接线盒底面下方200mm处安装随缆架。固定随缆架要用不小于φ16的膨胀螺栓两条以上（视随缆重量而定），以保证其牢度（图5-104）。
