AA高速路主线设计参数

序号 设计参数 D-Z北互通 D-Z南互通 Modjo互通
桩号区间 2500-8500 8500-16500 16500-17600 17600-33300 33300-34500 34500-50000 50000-57000 51800-53100 57000-65000
1 车道数 6 6 进出口加宽 6 进出口加宽 6 6 进出口加宽 6
2 设计速度 (Km/h) 100 100 120 120 120 120 120 120 100
3 行车道宽度 (m) 2×3×3.75 2×3×3.75 3×3.75+4 2×3×3.75 3×3.75+4 2×3×3.75 2×3×3.75 3×3.75+4 2×3×3.75
4 路基总宽度 (m) 31 31 2×15.5+4 31 2×15.5+4 31 31 2×15.5+4 31
5 中央分隔带宽度 (m) 2 2 2 2 2 2 2 2 2
6 左侧路缘带宽度 2×0.75 2×0.75 2×0.75 2×0.75 2×0.75 2×0.75 2×0.75 2×0.75 2×0.75
7 路肩总宽度 (m) 2×2.5 2×2.5 2×2.5 2×2.5 2×2.5 2×2.5 2×2.5 2×2.5 2×2.5
8 最小平曲线半径（m) 900 900 2600 6000 2100 1670 1670 1200
9 最小缓和曲线长度（m） 160 160 160 160 160 160
10 最大纵坡 (%) 5 5 0.65 4 1.52 4 4 3.8 5
11 最大纵坡坡长 (m) 400@5% 1200@5% 550@4% 670@4% 700@4% 1200@5%
12 最小纵坡 (%) 0.3 0.5 0.3 0 0.55 0 0.3 0.3 0.3
13 最大超高 (%) 4.5 4.5 2.5 2.5 3 3.5
14 标准路面横坡 (%) 行车道 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
路肩 4 4 4 4 4 4 4 4 4
15 最小竖曲线半径 (m) 凸曲线 10000 11000 120000 17000 17000 15000 17000 10000
凹曲线 8000 6000 64000 10000 32000 6000 6000 6000
16 桥下净空 (m) 5.4 5.4 5.4 5.4 5.4 5.4 5.4 5.4 5.4

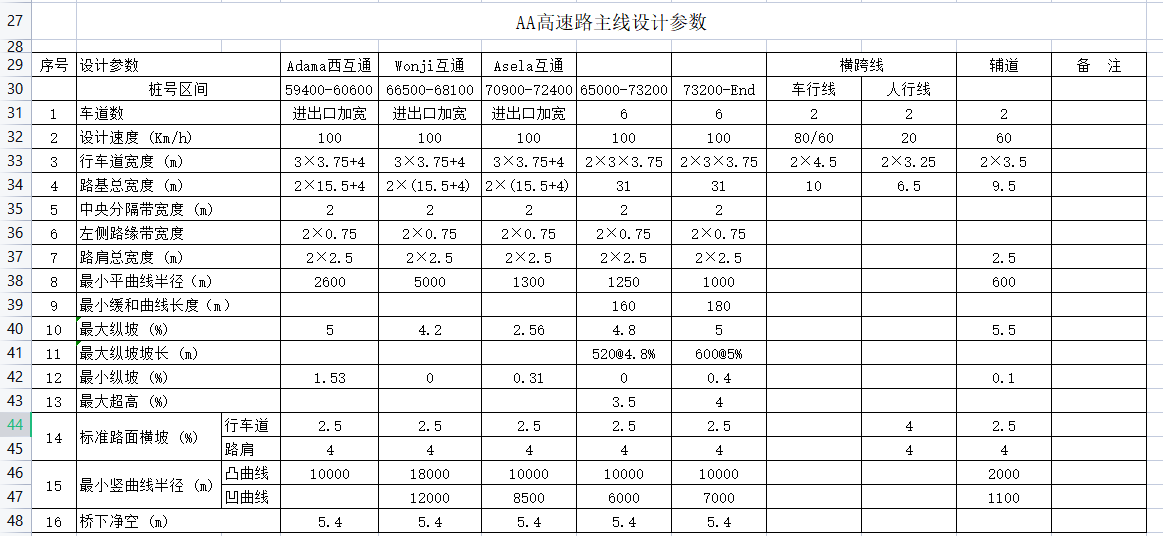

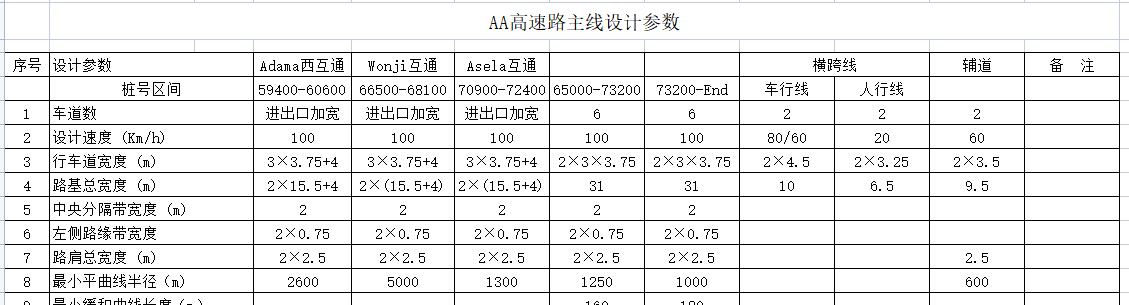

AA高速路主线设计参数

序号 设计参数 Adama西互通 Wonji互通 Asela互通 横跨线 辅道 备 注
桩号区间 59400-60600 66500-68100 70900-72400 65000-73200 73200-End 车行线 人行线
1 车道数 进出口加宽 进出口加宽 进出口加宽 6 6 2 2 2
2 设计速度 (Km/h) 100 100 100 100 100 80/60 20 60
3 行车道宽度 (m) 3×3.75+4 3×3.75+4 3×3.75+4 2×3×3.75 2×3×3.75 2×4.5 2×3.25 2×3.5
4 路基总宽度 (m) 2×15.5+4 2×(15.5+4) 2×(15.5+4) 31 31 10 6.5 9.5

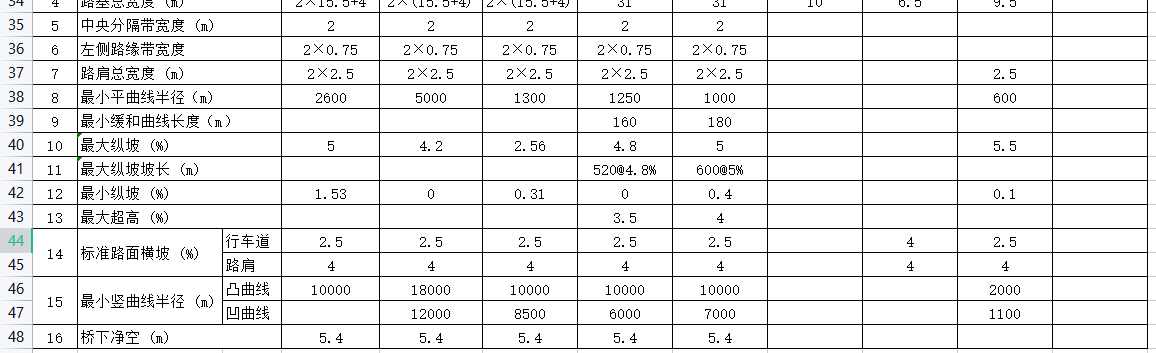

5 中央分隔带宽度 (m) 2 2 2 2 2
6 左侧路缘带宽度 2×0.75 2×0.75 2×0.75 2×0.75 2×0.75
7 路肩总宽度 (m) 2×2.5 2×2.5 2×2.5 2×2.5 2×2.5 2.5
8 最小平曲线半径（m) 2600 5000 1300 1250 1000 600
9 最小缓和曲线长度（m） 160 180
10 最大纵坡 (%) 5 4.2 2.56 4.8 5 5.5
11 最大纵坡坡长 (m) 520@4.8% 600@5%
12 最小纵坡 (%) 1.53 0 0.31 0 0.4 0.1
13 最大超高 (%) 3.5 4
14 标准路面横坡 (%) 行车道 2.5 2.5 2.5 2.5 2.5 4 2.5
路肩 4 4 4 4 4 4 4
15 最小竖曲线半径 (m) 凸曲线 10000 18000 10000 10000 10000 2000
凹曲线 12000 8500 6000 7000 1100
16 桥下净空 (m) 5.4 5.4 5.4 5.4 5.4
