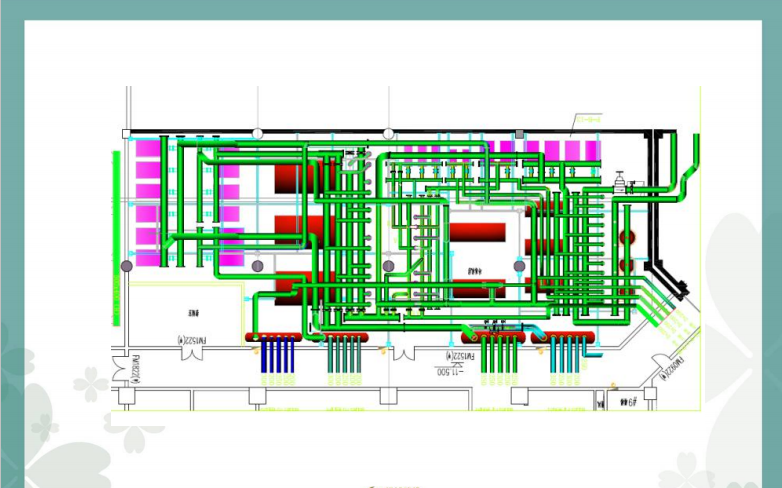

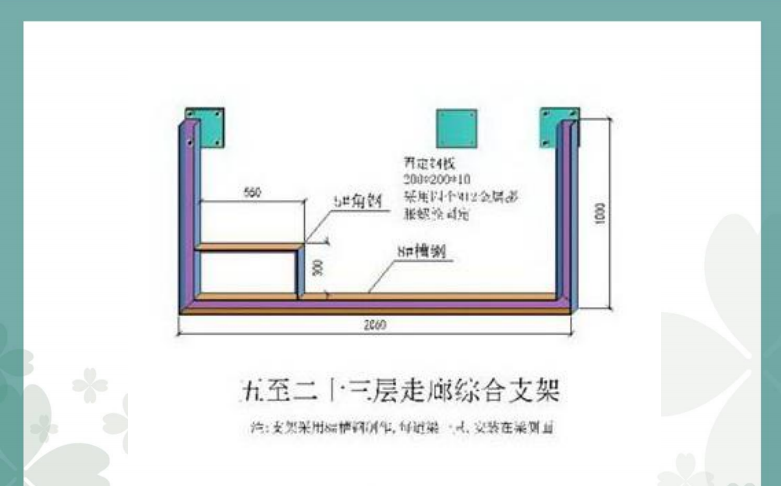

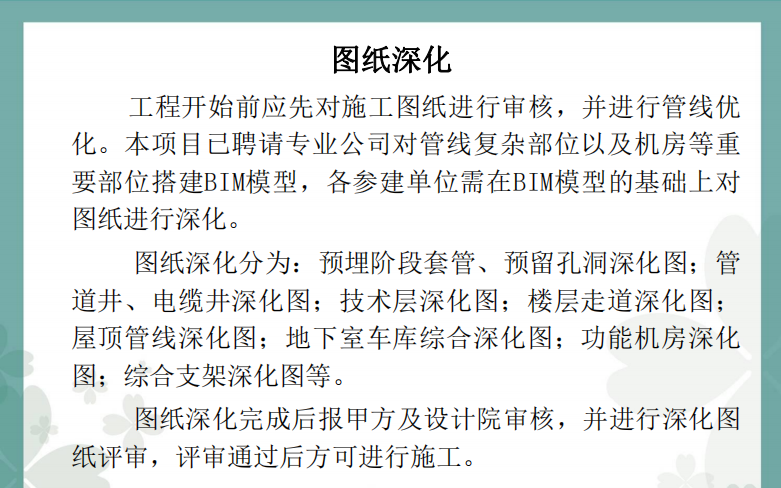

工程开始前应先对施工图纸进行审核，并进行管线优 化。本项目已聘请专业公司对管线复杂部位以及机房等重 要部位搭建BIM模型，各参建单位需在BIM模型的基础上对 图纸进行深化。 图纸深化分为：预埋阶段套管、预留孔洞深化图；管 道井、电缆井深化图；技术层深化图；楼层走道深化图； 屋顶管线深化图；地下室车库综合深化图；功能机房深化 图；综合支架深化图等。 图纸深化完成后报甲方及设计院审核，并进行深化图 纸评审，评审通过后方可进行施工。

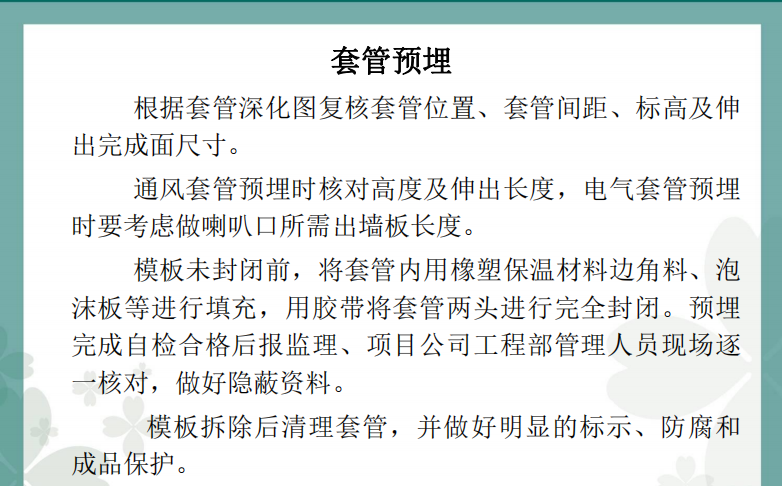

根据套管深化图复核套管位置、套管间距、标高及伸出完成面尺寸。

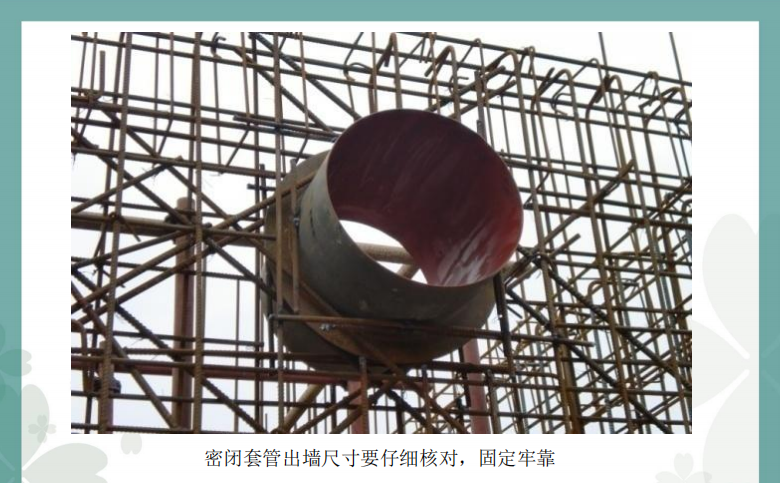

通风套管预埋时核对高度及伸出长度，电气套管预埋时要考虑做喇叭口所需出墙板长度。
模板未封闭前，将套管内用橡塑保温材料边角料、泡沫板等进行填充，用胶带将套管两头进行完全封闭。预埋完成自检合格后报监理、项目公司工程部管理人员现场逐一核对，做好隐蔽资料。
模板拆除后清理套管，并做好明显的标示、防腐和成品保护。
电气管线预埋根据深化图先放样弹线固定线盒，配管需做到连接接口牢固及严密，管线顺直，少弯头少交叉，与线盒锁母固定牢固，做好接地跨接。PVC线管预埋胶粘严密，预埋时严防压扁及变形。
浇捣前拍好照片及做好隐蔽资料，浇捣时专人监护；拆模后在项目工程管理人员、监理工程师监督下按图纸上打勾的方式逐一清理线盒及疏通管线，做好防腐及标示，线管预埋处板底做好标示。
